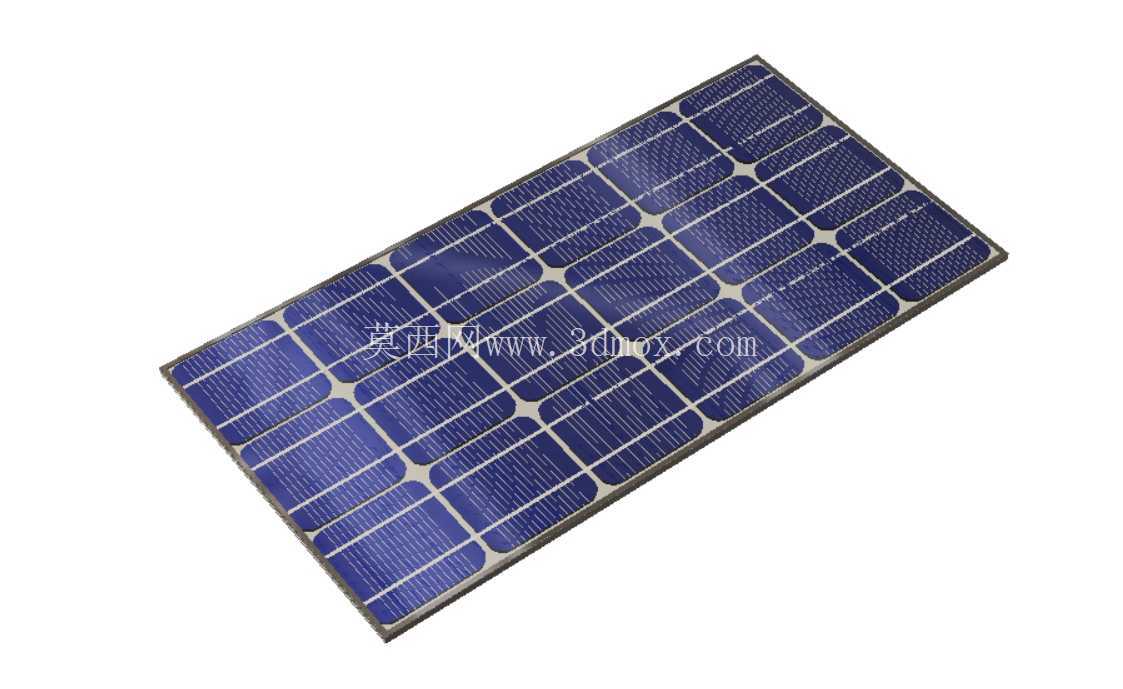

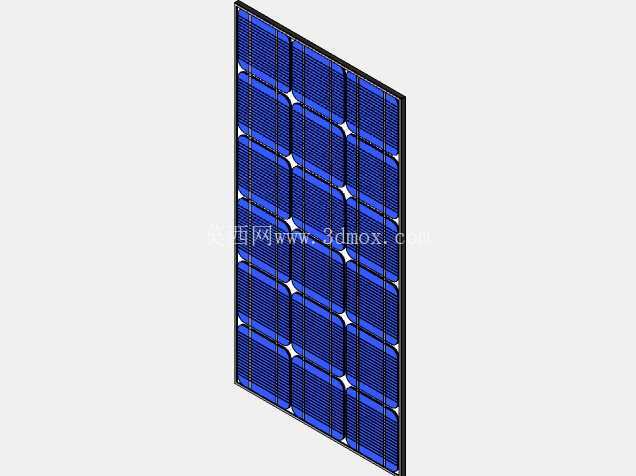

100cm×50cm规格晶硅光伏太阳能电池板

　　做分布式光伏项目结构设计快八年，经手的组件选型、安装支架适配案例少说也有上百个，这次建模的100厘米×50厘米规格太阳能电池板，是针对户用侧装、小型离网供电场景做的标准化结构还原，完全贴合现场安装的实际边界条件。先从尺寸边界说起，这个规格的组件长宽严格控制在1000mm×500mm，厚度方向包含铝合金边框、封装层、电池片层、背板层总厚度控制在35mm，边框采用常规阳极氧化铝合金型材，型材截面壁厚1.4mm，四个角位预留的安装孔位中心距边框边缘25mm，孔径φ8.2mm，适配市面上绝大多数M8规格的支架压块、挂钩紧固件，不管是彩钢瓦屋面的夹具固定、平屋顶的支架导轨安装，还是户外离网供电杆的侧装支架，都不需要额外做孔位改制，能直接匹配常规安装辅材的尺寸公差。

　　从实际应用场景来看，这个尺寸的组件不像常规大尺寸组件那样动辄两三个平方、重量超过20kg，它单块重量控制在7.8kg，单人就能完成搬运、安装作业，特别适合农村户用阳台侧装、房车顶部供电、户外监控设备离网供电、小型太阳能路灯阵列扩容这些对安装空间、承重有严格限制的场景——比如老小区阳台外立面的可用安装宽度往往只有600mm以内，常规1200mm宽度的大组件根本装不下，这个500mm宽度的组件刚好能嵌入阳台护栏的预留空间，不会超出外立面的规划红线；再比如野外环境监测设备的供电系统，受立杆承重限制，单块组件重量不能超过10kg，这个规格的组件刚好满足承重要求，同时单块标称功率能做到100W左右，配合12V储能电池就能满足低功耗监测设备的全天供电需求。

　　设计思路上完全还原量产组件的实际结构，没有做任何简化失真：电池片层采用6列×12行的单晶电池片排布，每片电池片之间的汇流带宽度、间距都严格按照量产工艺还原，相邻电池片的间隙控制在2mm，既保证有效受光面积最大化，也预留了热胀冷缩的形变空间，避免户外高低温循环下出现电池片隐裂；封装层采用常规EVA胶膜结构，表面覆盖3.2mm厚的钢化超白玻璃，玻璃表面的减反膜纹理也做了结构还原，建模时特意把玻璃边缘的倒角、边框的卡槽配合间隙都做了出来，边框和玻璃层之间的密封胶层厚度控制在1mm，完全贴合实际生产的密封工艺要求，不会出现模型里边框和玻璃硬接触的失真问题。

　　功能特性层面，这个规格的组件输出端预留了标准MC4接头的安装位，接头位置在组件背面下方距离边框100mm的位置，接线盒的尺寸、固定孔位也完全按照行业通用规格还原，做系统布线设计时可以直接调用这个模型做线缆走向模拟，不需要额外调整接线盒位置；组件背面的背板采用TPT材质结构，边框上的排水孔位也做了还原——下边框每隔300mm设置一个φ5mm的排水孔，避免雨天组件边框槽内积水结冰，胀裂边框密封层，这些细节都是实际项目里踩过坑之后特意在建模时还原的，之前做项目时就遇到过模型没做排水孔，现场安装后冬季积水冻裂边框的问题，所以这次建模把这些容易被忽略的工艺细节都做了进去。

　　做安装适配校核的时候，特意把组件的安装受力边界做了明确：采用压块固定时，压块的夹持位置必须距离组件角部100-200mm区间内，不能压在电池片区域，也不能超出边框的夹持面，模型里特意把边框的夹持面宽度做了明确标注，做支架设计时可以直接参照这个边界设置压块位置，避免出现压块压到电池片导致组件隐裂的问题；另外组件的最大风载、雪载受力边界也通过结构尺寸做了体现，边框的型材截面惯性矩完全匹配100cm×50cm尺寸下的受力要求，能承受2400Pa的风载荷、5400Pa的雪载荷，和实际量产产品的受力参数完全一致，做结构强度仿真时可以直接用这个模型的边框截面参数做仿真输入，不需要重新测绘。

　　很多新手建模的时候容易把太阳能电池板做成一个简单的蓝色薄板，忽略边框、接线盒、安装孔、排水孔这些实际结构，导致模型拿到现场根本没法用来做安装模拟、干涉检查，这次的模型从一开始就是面向实际工程应用做的，不管是做分布式光伏的排布设计、离网供电系统的结构适配，还是做新能源相关的教学演示、方案展示，都能直接调用，不需要再做二次结构修改。比如做房车顶部供电设计时，可以直接把这个模型导入装配体，模拟车顶行李架和组件的安装间隙，检查组件和车顶天窗、空调外机的干涉情况，因为尺寸完全准确，模拟出来的间隙和实际安装后的效果误差不会超过5mm，完全能满足工程设计的精度要求。

　　另外在细节处理上，电池片表面的栅线结构也做了还原，主栅线宽度0.15mm，副栅线间距1.8mm，虽然这些细节对结构安装影响不大，但做渲染展示、方案汇报的时候，能让模型看起来更真实，不会出现一眼假的塑料感；边框表面的阳极氧化层质感、玻璃的透光属性也在建模时做了对应的材质区分，导入渲染软件后不需要重新调整材质参数就能直接出效果图，对做方案汇报的设计人员来说能省不少调整材质的时间。
