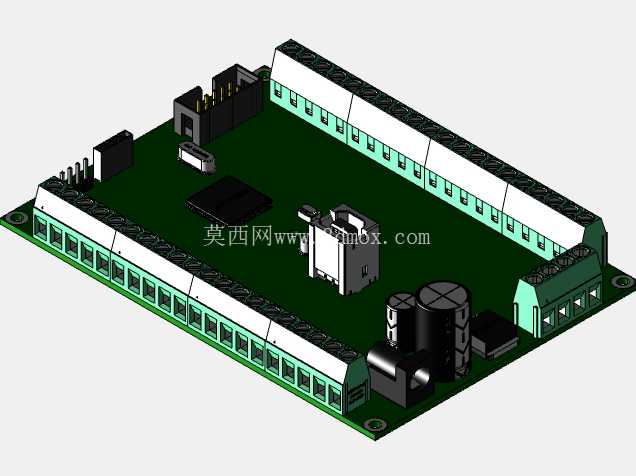

Outseal Mega V3 Slim型PLC控制板结构设计

　　板载元件布局遵循强弱电分离、信号路径最短的设计原则，电源输入模块布置在板体一端，与另一侧的IO输出端口形成物理分隔，减少电源回路对弱信号采集回路的电磁干扰；中间区域布置核心主控单元与存储模块，周边预留散热间隙，避免高发热元件堆叠造成局部温升过高。板体边缘设置的等距安装固定孔，既支持标准DIN导轨卡扣安装，也支持螺丝直接固定在安装背板上，适配不同的柜内安装方式；端口侧的接口全部采用防呆设计，接线端子排布与常规PLC端子定义保持兼容，现场接线时无需重新适配线序，降低现场施工的出错概率。在工业自动化控制场景中，PLC作为核心控制单元承担着信号采集、逻辑运算、指令输出的关键作用，这款Outseal品牌的窄版PLC控制板，主要面向紧凑型电控柜安装场景设计，适配空间受限的小型自动化设备、分布式IO控制站点、小型生产线改造等对安装体积有严格要求的应用场合。从结构设计层面来看，整体采用长条形窄边布局，充分利用电控柜内DIN导轨安装的横向空间，压缩纵向占用尺寸，能够在标准导轨上并排安装多台同类型设备，最大化利用柜内安装空间。

　　从实际功能落地的角度，这款窄版PLC保留了常规中型PLC的核心IO通道数量，数字量输入输出通道沿板体长边单侧排布，方便外部线缆统一走线整理，模拟量通道单独做了屏蔽隔离处理，适配工业现场传感器的微弱信号采集需求；板载的通讯模块布置在板体端部，预留的通讯接口位置不会与周边安装的其他设备产生干涉，方便连接上位机、HMI触摸屏或者分布式IO扩展模块。设计过程中对板上所有元件的安装高度做了统一管控，最高元件的高度控制在标准外壳的容纳范围内，外壳侧边预留的通风槽与板上发热元件的位置一一对应，形成自然对流的散热风道，无需额外加装散热风扇即可满足常规工业环境下的长期运行需求，减少风扇带来的粉尘吸入、机械故障等额外维护点。

　　安装边界尺寸上，整体宽度控制在单倍标准PLC安装位的尺寸范围内，长度适配常规小型电控柜的安装深度，接线完成后线缆的弯曲半径不会超出板体的安装投影范围，多台并排安装时相邻设备之间无需预留额外间隙，进一步提升柜内空间利用率。板体四角做了圆弧倒角处理，避免安装过程中锐角划伤操作人员或者线缆绝缘层，接口处的标识采用激光蚀刻工艺，长期使用不会因为擦拭、粉尘附着出现标识模糊的问题，方便后期运维排查。从结构强度角度，PCB板采用加厚板材设计，在较重的电容、接口元件位置增加了支撑固定点，避免运输、安装过程中震动造成元件引脚脱焊；外壳采用阻燃工程材质，满足工业电控设备的阻燃等级要求，同时具备一定的抗冲击能力，适配车间、设备旁等复杂安装环境的使用需求。

　　在实际选型适配过程中，这款窄版PLC特别适合旧设备电控系统改造场景，很多老旧设备的原有电控柜内部剩余安装空间有限，常规尺寸PLC无法装入，这种窄体设计可以在不更换原有柜体、不重新加工安装背板的前提下完成控制单元的升级替换，大幅降低改造成本与施工周期。同时对于小型单机设备，比如小型输送线、单机检测设备、小型包装工位等，本身电控柜体积设计得非常紧凑，这款PLC的尺寸可以完美适配这类小型柜体的安装需求，在有限空间内集成足够的IO通道与通讯能力，无需额外扩展IO模块，简化整个电控系统的接线复杂度。设计时也充分考虑了现场运维的便利性，所有状态指示灯都布置在板体正面的可视区域，柜门关闭后透过观察窗就可以直接查看设备运行状态、IO通道通断状态、通讯状态，无需打开柜门即可完成初步的故障排查；存储卡、调试接口的位置也设置在方便操作的区域，调试程序、更新固件时不需要拆卸设备，直接在柜内即可完成操作。
