带光电检测的三相驱动平皮带输送装置

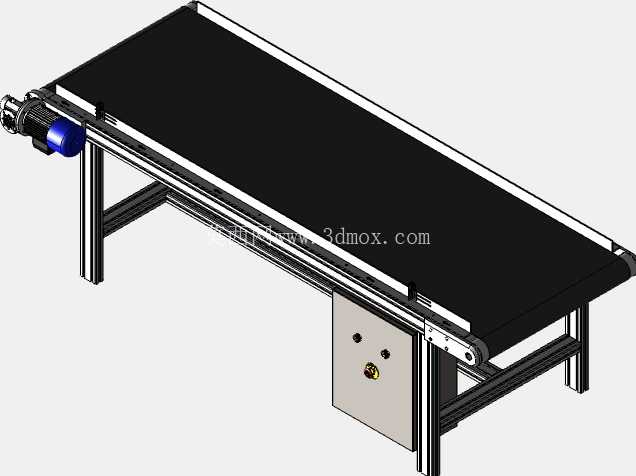

这款平皮带输送设备的设计，最初是面向汽车冲压车间工序间的工件转序需求做的适配，在做整体结构排布的时候，首先要考虑的是冲压线旁的安装空间限制——车间里冲压设备的出料端到下一工位的缓存台间距刚好在2.2米左右，所以整机长度直接锁定这个数值，避免额外占用通道空间，宽度设为78厘米，刚好适配常见的中小型汽车冲压件的轮廓尺寸，不会因为皮带过窄导致工件卡滞，也不会因为过宽浪费机架材料、增加不必要的驱动负载。整机高度设定为68厘米，这个高度是匹配多数冲压设备出料口的标准高度，同时也适配人工取件的操作高度，不需要额外做垫高或者挖地坑处理，落地后调平脚杯就能直接对接工位。

驱动端采用侧装三相电机的布局，没有选择传统的电机下置结构，主要是考虑冲压车间地面难免有油污、切削液滴落，侧装的方式能让电机远离地面污染源，减少电机进液损坏的概率，同时电机和驱动辊之间的传动结构做了隐藏式处理，外部没有裸露的传动部件，避免车间里的边角料、废料卷入传动结构造成设备故障。皮带选用的是哑光黑色平皮带，表面摩擦系数适中，既能保证冲压件放置后不会在输送过程中打滑偏移，也不会因为摩擦力过大导致工件到位后无法被挡停机构拦截，皮带下方全程布置了支撑托板，避免长时间输送较重工件时皮带出现下凹变形，保证输送面的平面度误差控制在合理范围内，防止工件在输送过程中出现倾斜、滑落的情况。

设备配置的两个光学传感器，分别布置在进料端和出料端的位置，进料端的传感器用于检测上一工位是否有工件送出，触发设备启动输送，出料端的传感器用于检测工件是否到达指定位置，触发设备停转同时给下一工位发送到位信号，不需要人工持续值守操作，能直接接入车间的工位自动化联动系统。机身中部下方挂载的独立控制面板，把启停按钮、调速旋钮、状态指示灯都集成在这个箱体上，面板的安装高度刚好在操作人员站立时伸手可及的位置，不需要弯腰或者抬手就能操作，箱体做了折边密封处理，能阻挡冲压车间的粉尘进入内部，保护电气元件的触点不会因为积尘出现接触不良的问题。

机架部分采用标准工业铝型材搭配方钢焊接支腿的组合结构，铝型材做主体框架的好处是后期如果需要调整传感器位置、加装挡停或者导向机构，不需要重新焊接打孔，直接利用型材的T型槽就能快速调整安装位置，适配不同尺寸规格的工件输送需求；支腿底部配置了可调脚杯，能适应车间地面不平整的情况，调整范围在正负20毫米左右，保证整机安装后输送面处于水平状态，不会出现工件往一侧偏移的问题。两侧的皮带侧边都做了导向挡边，挡边高度略高于皮带表面，能避免工件在输送过程中从皮带侧边滑落，尤其是针对一些轮廓不规则的冲压件，能有效减少掉件的概率。

在做三维建模的时候，特意把所有的安装配合间隙都按照实际装配公差做了预留，比如驱动辊和轴承座的配合、皮带张紧机构的调节行程，张紧机构采用的是尾部螺杆调节结构，调节行程有50毫米，后期皮带出现松弛的时候，不需要拆卸机架就能直接调整张紧度，维护起来非常方便。电气布线全部走机架内部的型材槽内，外部没有裸露的线缆，既美观也能避免线缆被工件剐蹭造成破损短路。这款输送设备除了用在汽车冲压工序间，也能适配电子装配、包装分拣等行业的轻型物料输送场景，只要根据输送物料的重量调整电机功率和皮带材质，就能快速适配不同的生产需求，整体结构没有复杂的定制化零件，大部分都是标准件，加工和装配的难度都比较低，后期维护更换配件也很容易采购，不需要专门定制特殊备件。
