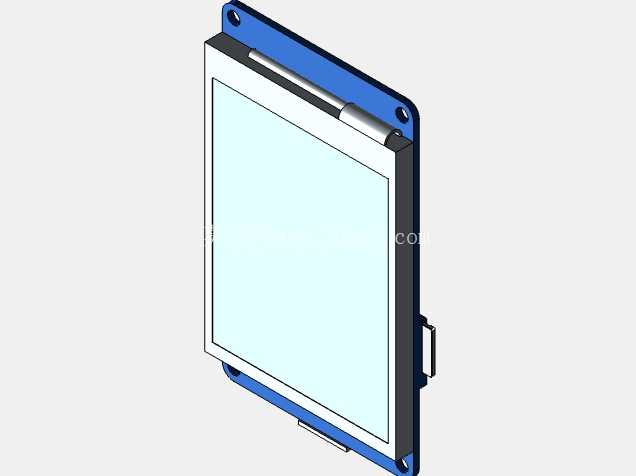

嵌入式串口彩屏显示模组结构设计

　　这款显示模组的结构设计，核心围绕工业嵌入式场景的安装适配需求展开，日常多应用在小型手持调试设备、工业控制终端、便携检测仪器这类需要可视化人机交互的场景里，承担参数显示、操作反馈、状态提示的核心交互功能，替代传统段码屏实现更丰富的图形化信息输出。从实际使用场景出发，设计时优先考虑了设备内部的安装空间约束，模组整体采用带安装耳的边框式结构，四个边角预留的固定孔位可直接通过螺丝锁附在设备壳体的安装柱上，不需要额外设计转接支架，能有效压缩整机内部的装配空间，适配外壳壁厚1.5-2mm的常见手持类设备结构，安装时屏幕显示面与壳体视窗的贴合间隙可控制在0.3mm以内，避免出现漏光、视窗偏移的问题。

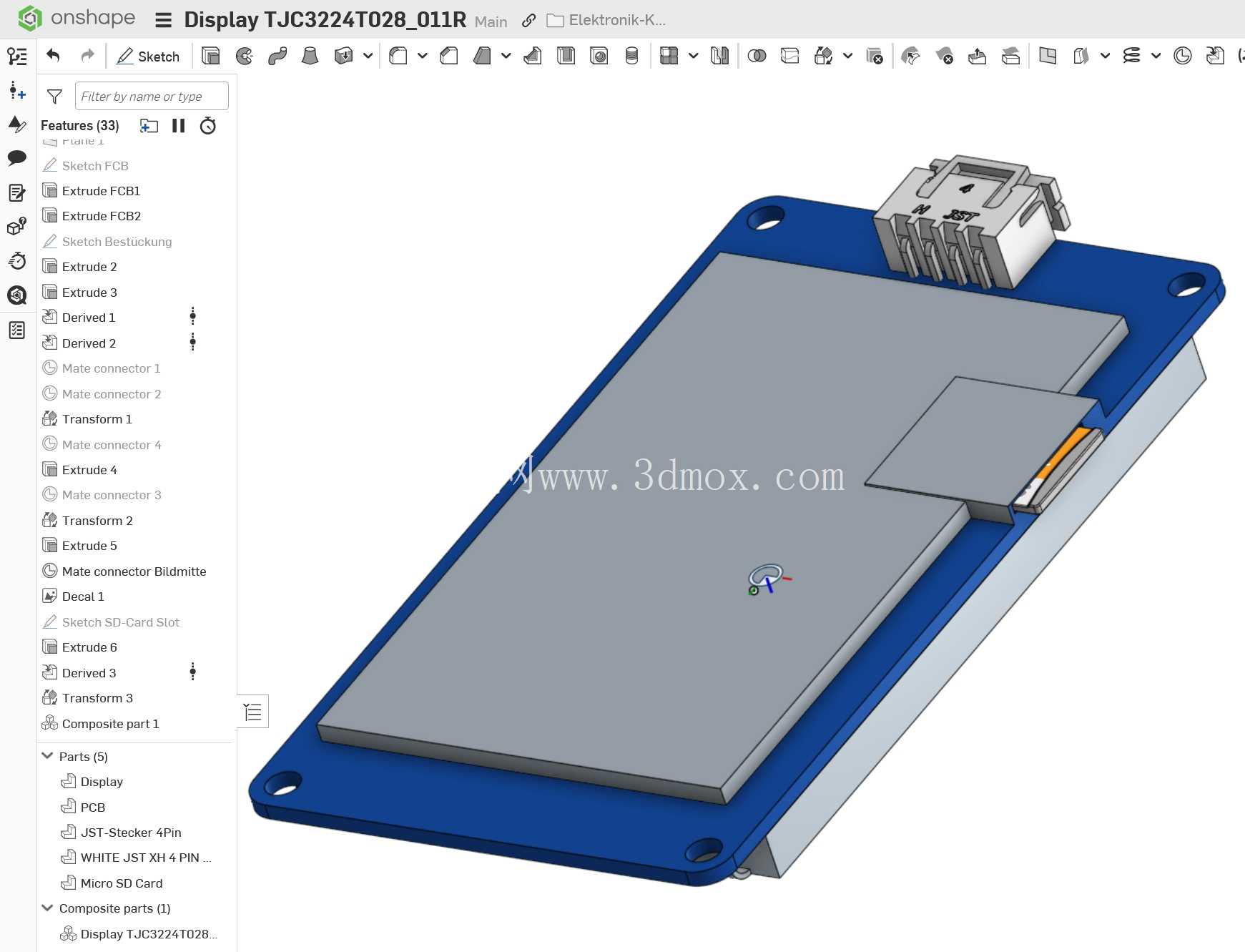

　　结构建模过程中，完全参照实物组件的实际尺寸进行1:1还原，PCB部分的背面SMD元件区域做了一体化体积简化处理，没有单独拆分每一个贴片元件的细节，这种处理方式既保证了整体装配尺寸的准确性，也能避免在整机结构干涉检查时，因为细碎元件的建模误差导致误判，结构工程师在做整机布局时，可以直接调用这个模型做堆叠验证，快速确认屏幕与主板、电池、按键组件之间的安全间隙，不需要反复核对实物样品的尺寸。

　　从功能特性来看，这款彩屏模组自带显示驱动电路，边框部分的结构做了阶梯式限位设计，屏幕本体嵌入到蓝色塑胶边框的凹槽内，凹槽深度刚好匹配屏幕的厚度，装配时可以通过点胶或者卡扣的方式完成屏幕与边框的固定，侧边预留的FPC排线出口位置做了避空缺口，不会出现排线弯折半径过小导致的信号传输故障，底部的金属连接结构可直接与主板的对应连接器对接，减少飞线连接带来的可靠性问题。设计思路上没有做多余的装饰性结构，所有结构特征都服务于装配可靠性与安装便利性，安装耳的厚度与边框主体保持一致，避免注塑生产时出现厚薄不均导致的缩水变形，固定孔位周边做了局部加厚处理，锁附螺丝时不会出现柱位开裂的问题。

　　实际选型适配时，需要注意模组的整体厚度方向尺寸，屏幕表面到背部PCB元件面的总高度，要和设备壳体的内部腔体深度匹配，预留0.2mm的装配公差余量，避免屏幕被壳体挤压出现显示异常；视窗开口尺寸要略小于屏幕显示区域的边界，保证屏幕边缘的黑边完全被壳体遮挡，不会出现露白的情况。另外，建模时保留了屏幕表面的丝印标识位置，结构工程师在做整机外观验证时，可以直观确认屏幕安装后标识的朝向是否正确，避免出现装配反向的低级错误。对于需要做防水设计的设备，还可以在边框与壳体接触的位置预留0.5mm的密封胶条安装槽，直接基于现有模型做局部特征修改即可，不需要重新调整整体的安装孔位与边界尺寸，能大幅缩短结构改型的周期。
