树莓派薄型热管塔式冷却散热结构

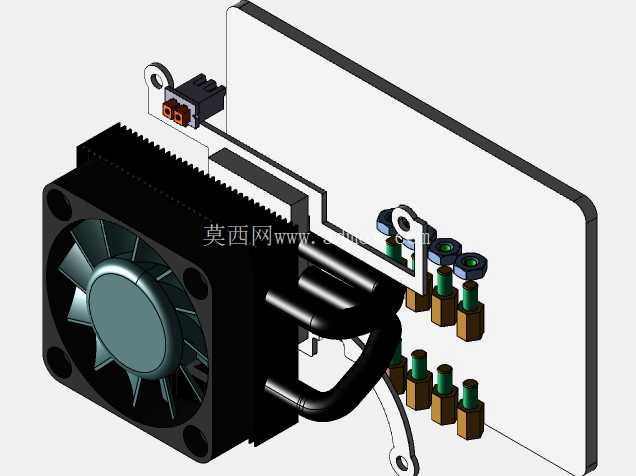

这套散热结构是针对单板计算机这类紧凑型嵌入式计算设备开发的主动散热方案，核心解决高负载工况下主控芯片、内存颗粒的积热问题，避免因过热触发的主频降频、运行稳定性下降等问题，适配对持续算力输出有要求的边缘计算、小型工控、嵌入式开发场景。从结构组成来看，整套模组包含轴流风扇、铝制挤型鳍片、弯折式烧结热管、多组独立导热压块以及配套安装固定件，各部件的布局完全贴合目标单板的元件排布逻辑，没有额外占用单板的外接接口空间。

设计阶段首先要梳理单板上的发热源分布，除了核心的主控SoC之外，板载的内存颗粒、电源管理芯片同样是持续发热的点位，因此没有采用单底座接触的常规散热方案，而是通过多根热管将不同位置的热量统一传导至主鳍片区域，再由轴流风扇形成的定向气流将热量带出鳍片间隙。热管的弯折路径经过反复调整，既保证热管的弯曲半径在工艺允许范围内，避免内部毛细结构受损导致导热效率下降，同时也避让开了板上的电容、接插件等凸起元件，不会出现安装干涉的问题。

轴流风扇采用薄型规格，厚度控制在极低的范围内，配合鳍片的整体高度，整套散热模组安装完成后不会超出单板的常规外壳安装边界，适配多数第三方树莓派外壳的内部空间预留。风扇的供电接口直接对应单板上的针脚定义，不需要额外的转接线材，接线位置避开了内存卡插槽、HDMI接口等常用外接端口，不会影响用户后续外接设备。鳍片采用挤型铝工艺加工，齿片间距经过气流仿真优化，在风扇低转速工况下也能保证足够的通风量，同时兼顾运行噪音控制，适合长时间连续运行的嵌入式场景。

安装固定结构采用弹性压合设计，配套的固定压柱对应单板上的原生安装孔位，不需要对单板进行钻孔、打磨等二次加工，通过绝缘垫圈隔离金属部件与PCB板，避免出现短路风险。每个独立导热压块的接触面都做了平面度处理，配合导热介质可以充分贴合芯片表面，减少接触热阻，针对不同高度的芯片，压块的高度差做了精准匹配，安装后各发热点的压力均匀，不会出现个别芯片压合不实、个别芯片受压过大的问题。

实际应用中，这套散热结构可以支撑单板在满负载超频工况下的稳定运行，相比常规的被动散热片，核心温度可以降低二十摄氏度以上，风扇的转速可以根据单板的温度传感器数据做动态调节，低负载下风扇停转或者低转速运行，不会产生额外的噪音干扰。整套结构的所有部件都做了轻量化处理，整体重量控制在合理范围内，安装后不会对单板的PCB板产生过大的弯曲应力，长时间使用也不会出现板型变形的问题。气流的流向经过专门设计，风扇吹出的气流除了穿过主鳍片之外，还可以顺带覆盖板载的其他发热元件，带动板卡表面的整体空气流动，避免局部区域出现热量淤积。
