适配乐高引脚的树莓派驱动安装板

在创客教育、小型智能机器人搭建以及嵌入式开发验证场景中，经常会遇到主控板、驱动模块与乐高结构件的适配安装问题，这款安装板正是针对这类场景设计的结构连接件。日常做小型移动机器人、桌面级机械臂原型验证时，很多开发者会选用乐高结构件快速搭建机身框架，搭配树莓派作为主控，搭配ln298电机驱动器实现动力控制，但常规的电路板固定方式要么需要额外打孔破坏乐高结构，要么用扎带捆绑存在固定不稳、接线杂乱的问题，这款安装板就解决了不同部件之间的安装衔接痛点。

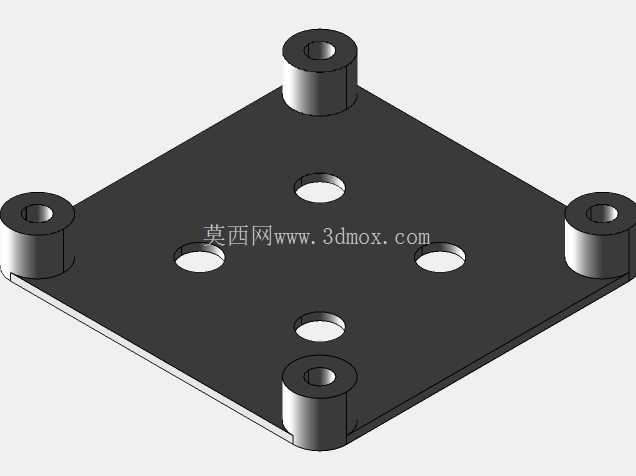

从功能特性来看，这款安装板的核心作用是作为中间转接载体，一端适配乐高标准引脚结构，另一端预留对应主控板、驱动板的安装孔位，不需要对原有乐高结构做任何改装，也不需要额外加工电路板，就能实现树莓派3代、4代、零代以及ln298电机驱动器的稳固固定。板体四个角设计了带通孔的凸台柱，凸台柱的内径和间距完全匹配乐高4274号引脚的尺寸标准，安装时直接将凸台柱对准乐高梁上的对应孔位压入即可，不需要额外螺丝紧固，拆装都很方便，适合原型开发阶段频繁调整结构的需求。

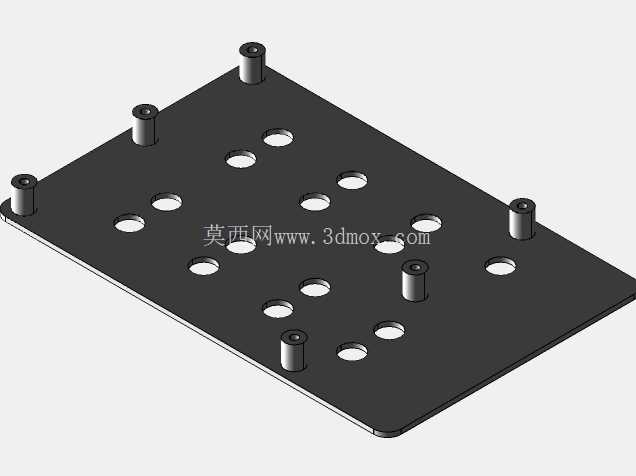

设计思路上，这款安装板没有做多余的冗余结构，整体采用方形平板作为主体基底，在保证结构强度的前提下尽可能做轻量化处理，板身厚度控制在既能承托电路板重量、又不会过多占用搭建空间的范围。板面上的多个通孔并非随意排布，是对应树莓派各版本的固定孔位以及ln298驱动板的安装孔位做的精准对位，每个孔的孔径都适配M2规格的固定螺丝，安装电路板时直接用螺丝从板底穿入锁紧即可，不会出现孔位错位无法安装的问题。四个角的凸台柱高度做了统一设定，安装后板体和乐高梁之间会留出足够的间隙，方便电路板底部的接线、散热片布置，不会出现线路被挤压、散热空间不足的情况。

从安装边界来看，这款安装板的整体外形尺寸和乐高标准4x6孔位梁的覆盖范围匹配，不会超出乐高结构的安装边界，搭建时不会和周边的齿轮、连杆等运动部件产生干涉。凸台柱的插入深度经过测算，压入乐高孔位后不会出现松脱晃动，同时也不会因为插入过深导致拆卸困难。板面上的安装孔做了沉边处理，螺丝锁紧后螺帽不会突出板面，避免和电路板底部的焊点接触造成短路问题。实际使用时，只需要先将安装板通过四个角的凸台固定在乐高框架的预设位置，再将树莓派或者ln298驱动板对准板上的孔位，用配套的短螺丝锁紧即可，整个安装过程不需要额外的辅助工具，几分钟就能完成主控部分的固定。

在实际应用中，这款安装板除了适配树莓派和ln298驱动之外，只要安装孔位匹配的其他小型控制板、传感器模块也可以用它来固定，通用性较强。对于做教育机器人开发的从业者来说，这类转接板可以大幅缩短原型搭建的时间，不需要每次搭建都临时设计固定结构，也避免了用胶水、扎带固定带来的维护不便问题。板体的结构设计充分考虑了乐高搭建体系的尺寸标准，所有和乐高配合的尺寸都严格遵循乐高科技件的公差要求，安装后不会出现过松或者过紧的情况，反复拆装也不会出现孔位磨损导致的固定失效问题。板面的平整度控制在合理范围内，安装电路板后不会出现板体翘曲导致的电路板受力变形问题，能有效保护板上的贴片元件不会因为结构应力出现虚焊脱落。
