带前盖支架便携闪存卡收纳保护盒

　　日常外出调试设备、现场采集数据时，工程人员往往会随身携带多张SD卡、TF卡，用来存储相机拍摄的现场照片、PLC程序备份、测绘点云数据与设备运行日志。这类闪存卡体积小、触点裸露，随手放在工具包内很容易被金属碎屑刮擦，或是和钥匙、螺丝刀混放后出现弯折、遗失。这款带前盖支架的闪存卡盒，就是针对现场作业的零散存储卡收纳需求做的结构设计，整体采用一体成型的思路，适配桌面级FDM3D打印制作，不需要额外装配金属弹簧或复杂铰链，打印完成后简单去除支撑即可投入使用。

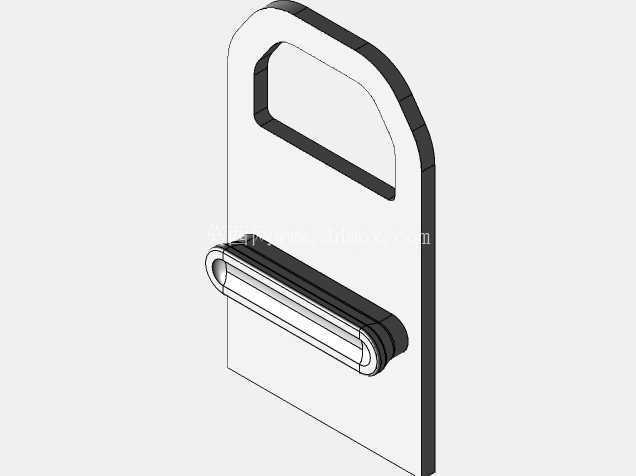

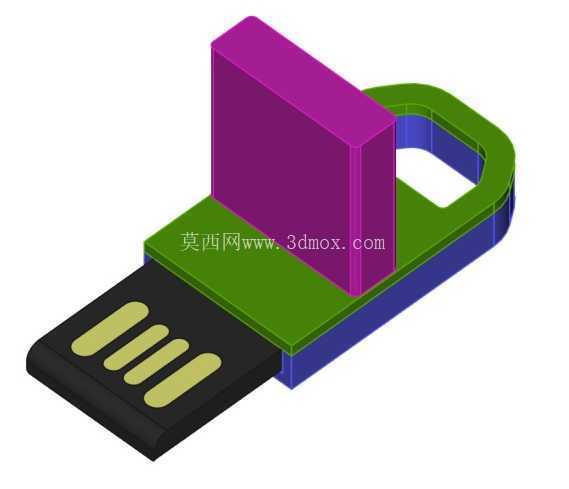

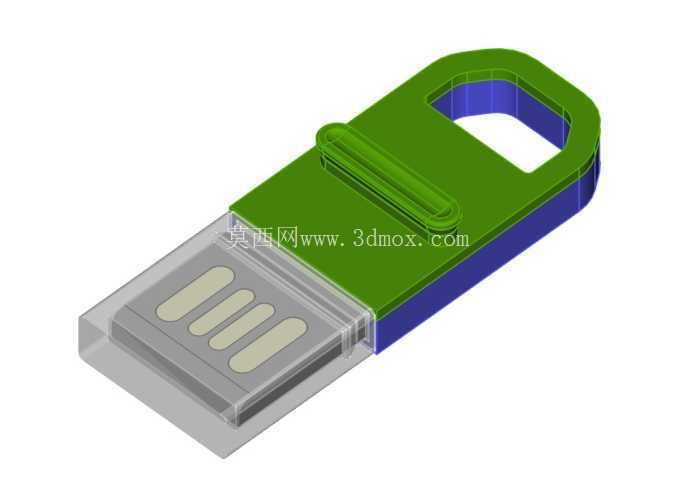

　　从实际使用场景来看，这个卡盒可以同时满足两类携带需求：尾端的挂孔可以直接穿入钥匙环、工具包挂扣，和常用的U盘、门禁卡挂在一起，进出车间、户外勘测时不用额外翻找收纳包；前端透明区域对应闪存卡的插接容纳位，内部预留的卡槽轮廓和标准SD卡外形匹配，卡片推入后由两侧的限位筋抱紧，不会在盒体内晃动。绿色上盖部分做了凸起的滑扣结构，这个凸起并非装饰：当卡盒挂在钥匙串上时，手指可以直接扣住滑扣施力，把前半段的透明保护盖从主体上抽出，不需要用指甲抠接缝，戴薄劳保手套也能完成开合操作。

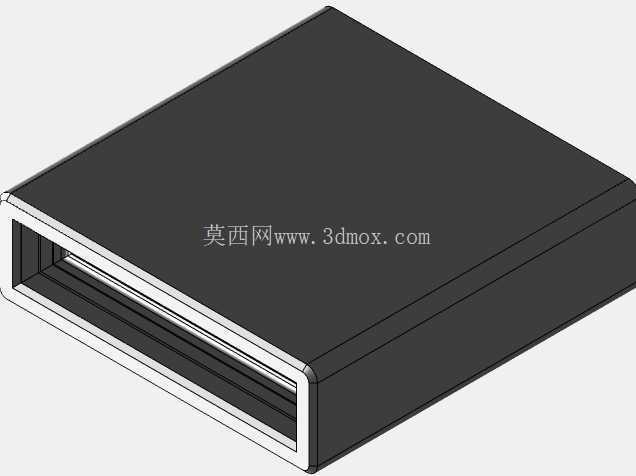

　　结构设计上特意把盒体分成了两个功能区段：后半段不透明的彩色主体承担挂装、握持和卡扣锁止功能，壁厚做了均匀加厚，挂孔周边做了圆角过渡，避免钥匙环反复拉扯时在直角位置出现应力断裂；前半段采用透明耗材打印的保护罩，一方面可以不用开盖就直接看到内部是否插有存储卡，快速清点卡片数量，另一方面透明罩的内腔和闪存卡的金手指区域完全隔开，卡片推入后触点不会和盒壁直接摩擦，也能阻挡车间内的灰尘、切削液溅到金手指表面。滑扣的配合间隙在建模时预留了0.2mm的打印公差，既不会因为耗材挤出膨胀导致卡扣卡死，也不会间隙过大出现保护盖自行滑脱的问题。

　　尺寸边界方面，整个卡盒的长度控制在普通U盘的长度范围内，宽度和标准SD卡的宽度匹配，厚度不到10mm，放在衬衫口袋、工装口袋里都不会有明显的异物感。挂孔的内径适配常规的标准钥匙环，孔边到盒体外边缘的距离留足了3mm以上的壁厚，即便是PLA耗材打印，日常挂在包上反复晃动也不会出现孔位撕裂。内部卡槽的定位台阶做了分级设计：TF卡可以通过转接卡套放入，也可以根据使用需求在腔体内追加小尺寸TF卡的限位槽，不需要改动外部的挂装和滑扣结构。

　　针对3D打印的工艺特性，建模时所有的转角都做了R角处理，没有尖锐的直角突变，打印时层间结合力更均匀，滑扣的配合面没有设计倒扣，打印时不需要在卡扣位置添加支撑，仅在透明保护罩的内腔位置添加少量易去除的支撑即可，打印完成后支撑面不会影响卡片的插拔顺滑度。盒体两侧的分模线位置做了微小的导向斜角，保护盖推入时可以自动对齐卡槽，不会出现装偏卡死的情况。在现场作业中，这类小型收纳件不需要开模，工程师可以根据自己手头存储卡的数量、常用挂扣的尺寸快速调整腔体长度和挂孔大小，打印不同颜色的盒体来区分不同用途的存储卡——比如绿色盒存放已采集完成的项目数据，蓝色盒存放空白备用卡，现场取用的时候不需要逐张插拔卡片确认，大幅减少了小配件遗失、混淆的概率。
