适配宏碁暗影骑士5的模块化笔记本散热托架

日常使用高性能游戏本时，核心硬件高负载下的积热问题一直是影响使用体验的核心痛点，尤其是标压处理器搭配独立显卡的机型，单靠机身内部的散热模组很难将满载温度压制到舒适区间，长时间高负载运行不仅会出现核心降频，键盘面的高温也会大幅降低操作手感，外接散热托架是成本最低、见效最直接的辅助散热方案。这款散热托架的外形尺寸严格匹配目标机型的底部轮廓，400mm×300mm的长宽边界刚好覆盖笔记本底部的全部进风区域，不会出现托架尺寸过大占用多余桌面空间、或是尺寸过小无法承托机身的问题，托架整体采用扁平化设计，边缘做了过渡倒角处理，放置笔记本时不会刮蹭机身底部的外壳涂层，托架的支撑高度经过反复调校，既保证了底部有足够的进风空间，也不会因为抬升过高导致打字时手腕悬空疲劳。

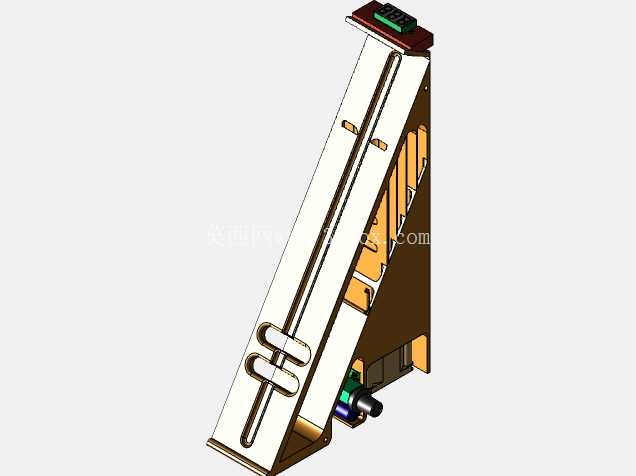

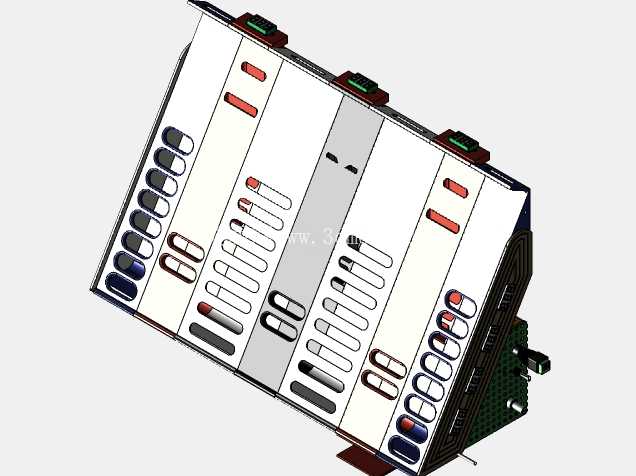

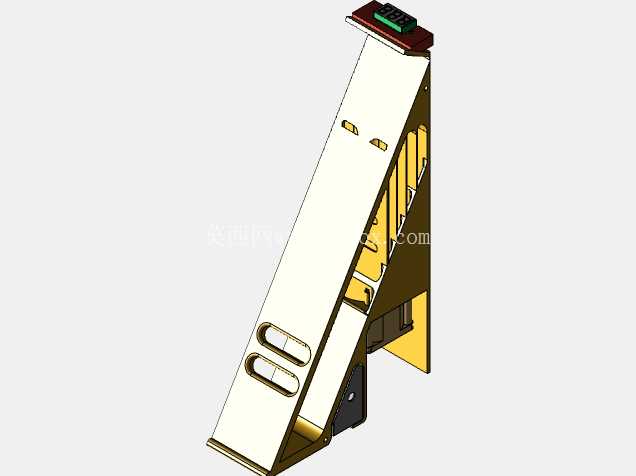

结构设计上采用了模块化的拼接思路，整个托架分为三个独立的功能模块，每个模块都可以单独拆装更换，不需要整体拆解托架就能完成风扇的维护、更换或是调整风扇的排布位置，这种设计对于后期改装非常友好，用户可以根据自己笔记本底部进风口的实际位置，灵活调整每个模块内风扇的安装点位，让风扇的出风区域精准对应机身的进风位置，避免无效送风。供电部分没有采用常规的USB供电方案，而是集成了LM2596降压转换电路，可以直接接入12V或是24V的直流电源给风扇供电，相比USB接口5V的供电上限，更高的供电电压可以让风扇达到更高的转速，提供更大的送风风量，实际测试过程中，高负载运行状态下的笔记本核心温度可以从75℃降低到68℃，降温效果非常明显，当然高转速风扇带来的风噪也会相应提升，用户可以根据自己的使用场景，通过调整输入电压来平衡风量和噪音的需求，比如日常办公低负载时降低供电电压减少噪音，游戏高负载时提升电压获得最大风量。

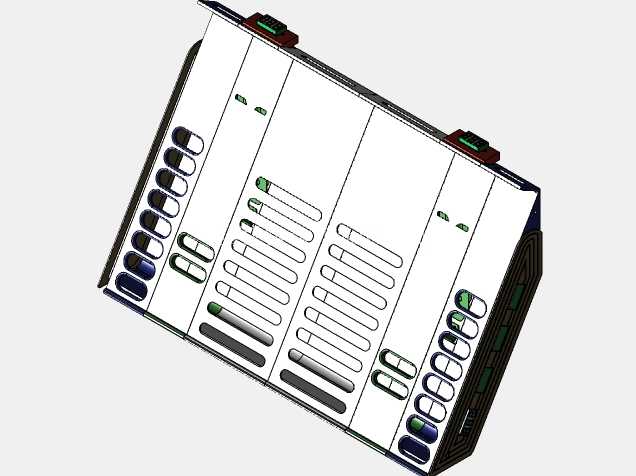

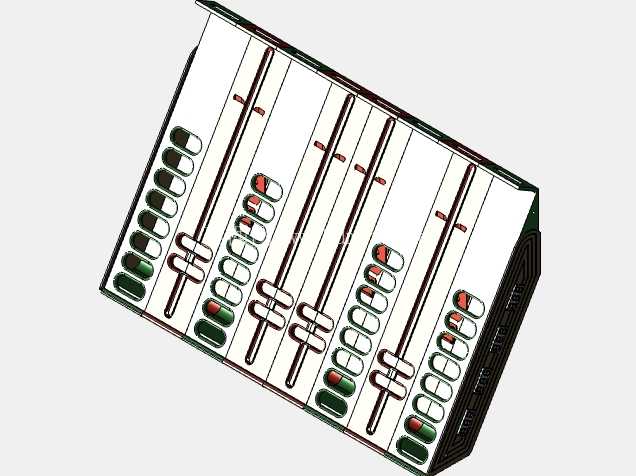

托架的表面做了多组长条型的通风开槽，开槽的位置和宽度经过反复调整，既保证了足够的通风过流面积，也不会因为开槽过大导致托架整体结构强度下降，每个模块上都设置了独立的风扇安装位，安装位预留了标准的风扇固定孔位，可以兼容常规尺寸的直流轴流风扇，不需要额外做打孔改装就能完成风扇的固定。托架的边缘设置了防滑挡块，笔记本放置在托架上之后，挡块可以卡住笔记本的前缘，避免使用过程中笔记本出现滑动移位的问题，挡块采用了高出托架平面的设计，同时做了圆角处理，不会磕碰笔记本的外壳。

从实际应用场景来看，这款散热托架不仅适用于目标型号的游戏本，只要是底部尺寸在400mm×300mm范围内的笔记本电脑都可以使用，模块化的设计也让它的适配灵活性远高于常规的一体式散热托架，对于喜欢动手改装的用户来说，还可以根据自己的需求更换更高性能的风扇、或是加装调速模块进一步优化使用体验。整个结构的建模过程充分考虑了3D打印的加工可行性，各个模块的壁厚、拼接公差都做了针对性的优化，不需要额外的支撑结构就能完成打印制作，拼接处的卡扣结构经过反复调试，装配后不会出现松动晃荡的问题，同时也方便反复拆装。在安装边界的处理上，托架底部预留了走线槽，供电线路可以沿着走线槽布置，不会出现线路被托架压住、或是线路杂乱影响桌面整洁的问题，降压模块的安装位置设置在托架的侧端，不会遮挡通风路径，同时也方便用户连接电源。
