PCB板装8.25mm间距螺丝接线端子结构

在工业控制板卡、电源模块、小型工控设备的PCB布线环节里，板载接线端子的选型一直是结构工程师需要反复核对边界的部件，既要保证接线后的爬电距离满足安规要求，又要控制板上占用空间，同时兼顾现场接线的操作便利性，这款8.25mm间距的螺丝式接线端子，就是针对这类需求设计的板载连接部件。

从实际应用场景来看，这类端子常被用在小功率变频器IO板、开关电源输出端、小型PLC扩展模块、工业传感器接线分线板上，替代传统的焊接引线方式，让现场施工人员无需携带电烙铁，仅用十字螺丝刀就能完成导线的固定与拆卸，大幅提升现场布线、后期维护的效率。相比弹片式接线端子，螺丝锁紧的结构在多尘、有轻微振动的工业现场，连接可靠性更高，不容易出现导线松脱导致的接触不良问题，尤其适合0.5-2.5平方毫米的多股铜芯导线连接，锁紧后导线拉脱力能满足常规工业设备的抗振要求。

从功能特性上看，这款端子自带相邻极之间的隔离挡墙，也就是结构上的隔离带设计，8.25毫米的极间距，刚好能满足AC380V以下电压等级的爬电距离要求，不用额外在PCB上开槽增加爬电间隙，减少了PCB布线的设计工作量。端子的导电部分采用铜质基材，表面做镀镍处理，既能降低接触电阻，又能避免长期使用后氧化导致的导通不良；螺丝部分采用标准十字槽设计，和常规电工工具匹配，锁紧时的扭矩控制在0.5-0.8N·m即可，既不会因为扭矩过大压断导线铜丝，也不会因为扭矩不足导致导线松脱。端子的基座采用黑色绝缘工程塑料，阻燃等级能达到UL94-V0级别，在设备出现过载发热的情况下，不容易出现引燃风险，满足工业电子设备的安规要求。

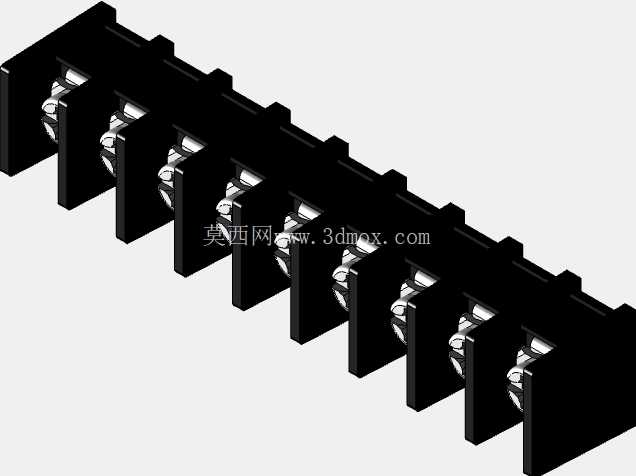

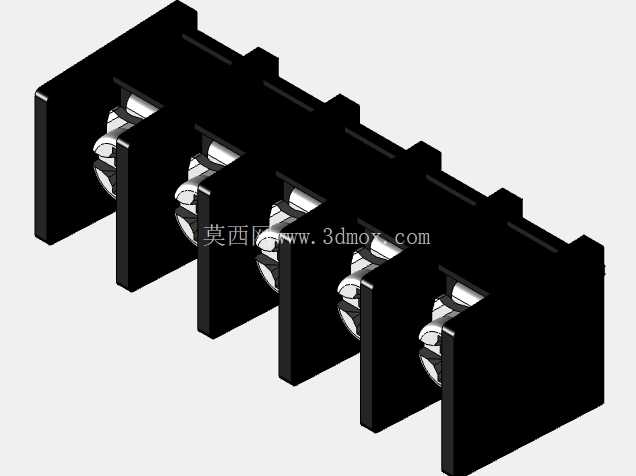

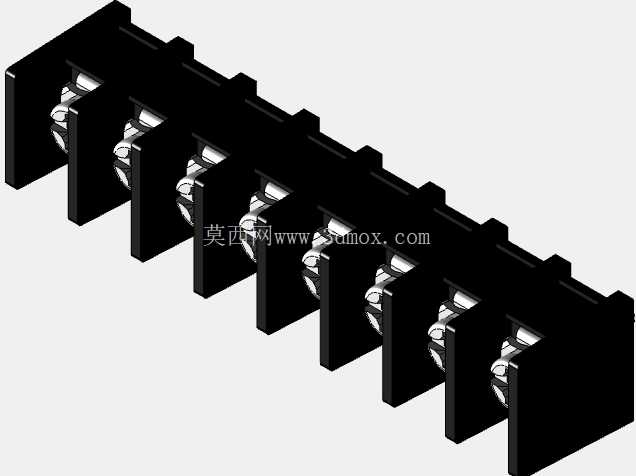

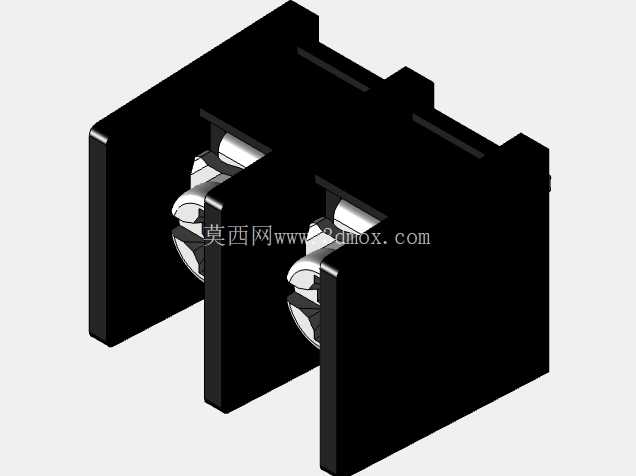

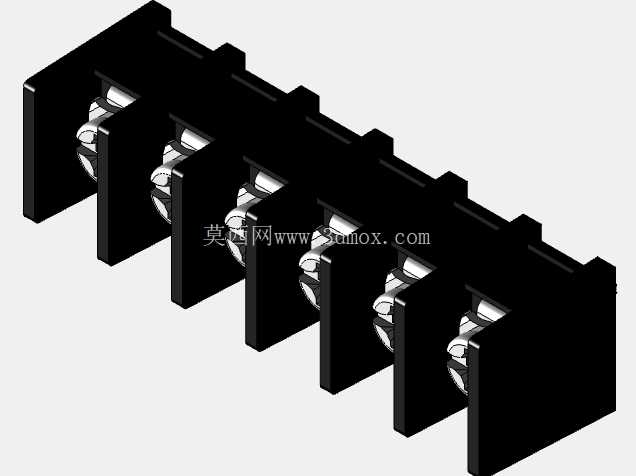

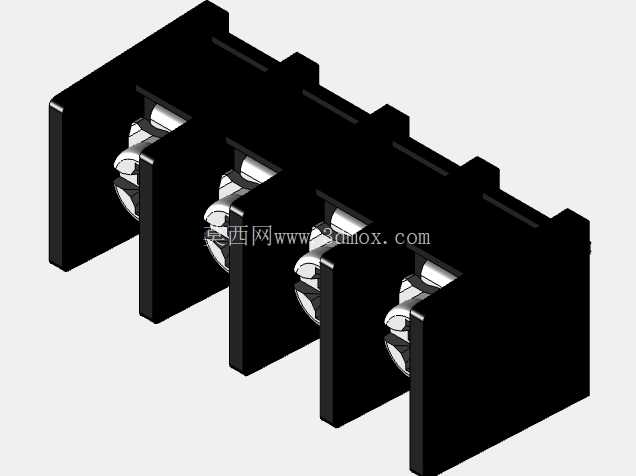

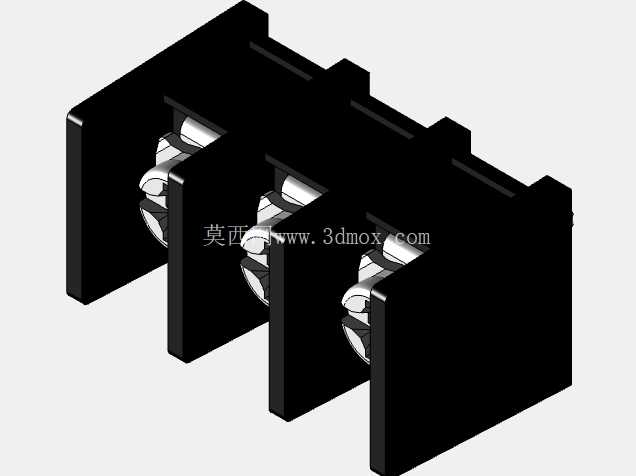

从设计思路上看，这款端子采用模块化拼接结构，单极是独立的基座单元，可以根据实际需要的极数，从1位到10位自由拼接组合，不用为不同极数的需求单独开模，大幅降低了模具成本，也能让工程师在选型时，根据PCB上实际需要的接线回路数灵活选择，不会出现极数冗余或者不足的问题。端子底部设计有两个定位插脚，在PCB焊接时可以先将插脚插入PCB对应的定位孔中，完成波峰焊或者回流焊之前的预固定，避免焊接过程中端子移位导致的引脚偏位问题；焊接引脚采用平直设计，和PCB焊盘的接触面积足够，焊接后的固定强度能承受接线时的螺丝刀扭矩，不会出现端子从PCB上脱落的情况。

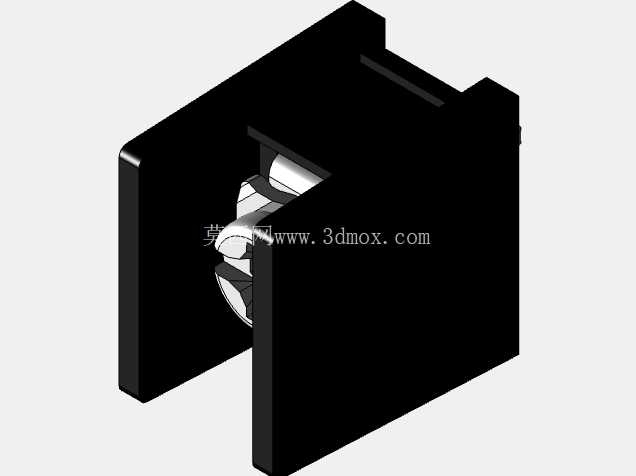

从外形尺寸与安装边界来看，单极端子的宽度为8.25mm，也就是极间距尺寸，拼接后的总宽度为极数乘以8.25mm，工程师在PCB布局时，可以直接按照这个尺寸预留安装空间；端子的总高度从PCB板面算起约13mm，在设备内部空间局促的情况下，这个高度不会和外壳或者其他板上部件产生干涉；端子的接线口朝向和PCB板面平行，接线时导线从水平方向插入，操作螺丝刀的空间在端子正上方，布局时只需要在端子上方预留15mm以上的操作空间，就能满足现场接线的操作需求，不需要额外预留过大的操作空位，能有效压缩板卡的整体尺寸。相邻两极之间的隔离挡墙高度高出螺丝顶部2mm左右，既能防止接线时多余的铜丝外露碰到相邻极导致短路，也能增加极间的绝缘距离，在潮湿、有凝露的工况下，也能降低极间打火的风险。

在实际建模过程中，需要重点注意几个配合尺寸的公差：首先是底部定位插脚和PCB定位孔的配合间隙，单边预留0.1mm的间隙，既能保证插件时顺利插入，又不会因为间隙过大导致焊接时端子歪斜；其次是螺丝孔和导电块的同轴度，控制在0.1mm以内，避免螺丝锁紧时出现偏斜，导致导线压接不牢；还有相邻拼接单元的卡扣配合尺寸，卡扣的过盈量控制在0.05mm，既能保证拼接后不会松散分离，又能让组装时轻松拼接，不需要太大的按压力。另外，接线口的倒角设计也很重要，入口处做C0.5的倒角，方便导线插入，不会出现导线铜丝被基座挡住无法插到底的情况。
