嵌入式UVC高清网络摄像头结构设计

做嵌入式视觉集成项目的工程师大多碰到过摄像头选型的痛点：要么镜头模组外露没有安装基准，装在设备外壳上歪歪扭扭，调焦后跑位；要么接口不通用，要额外写驱动适配不同系统，项目周期被拖慢。这款板载式UVC摄像头的结构设计，刚好戳中了工业集成场景里的几个核心痛点，从安装边界到功能适配都做了针对性的考量。

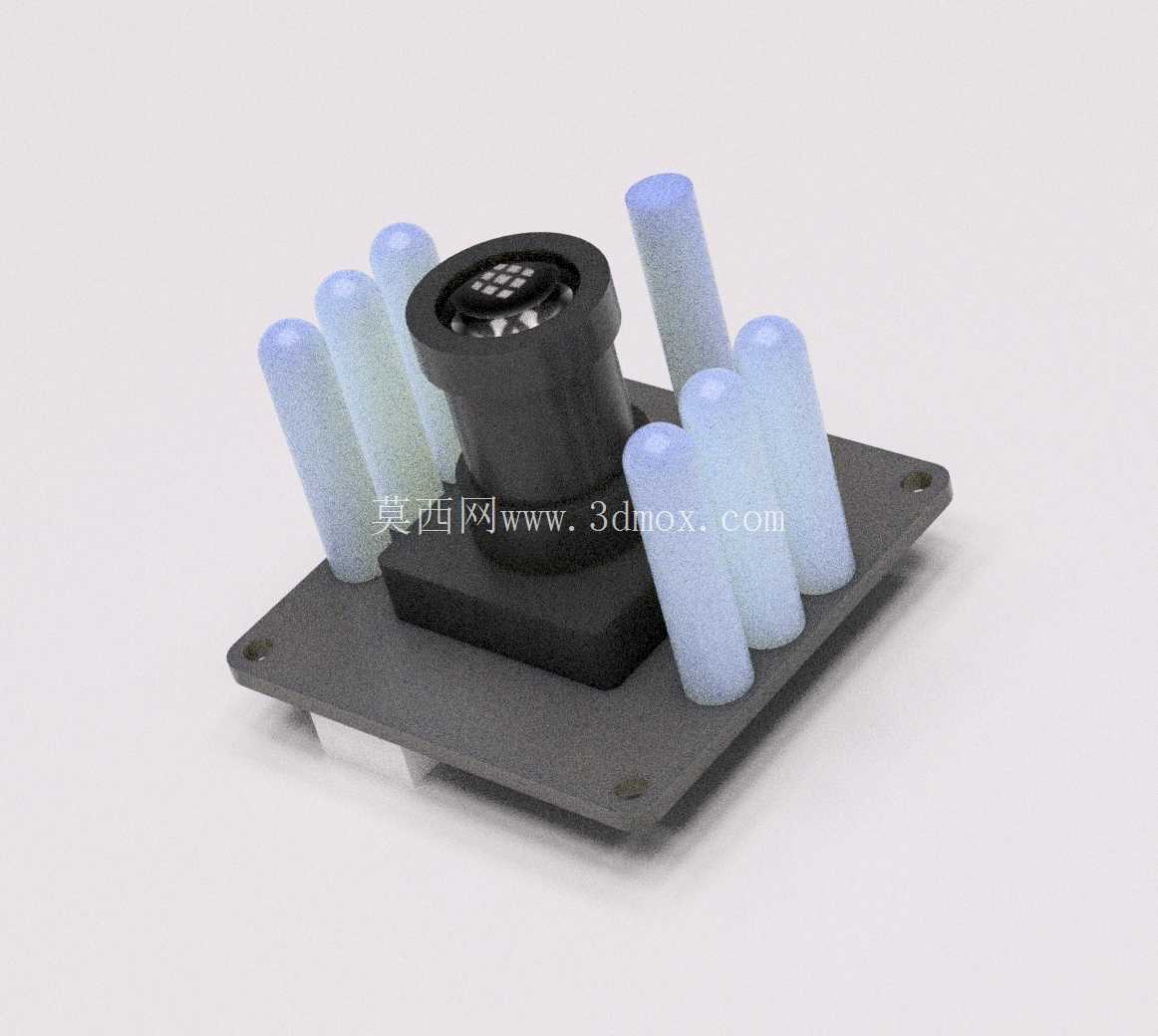

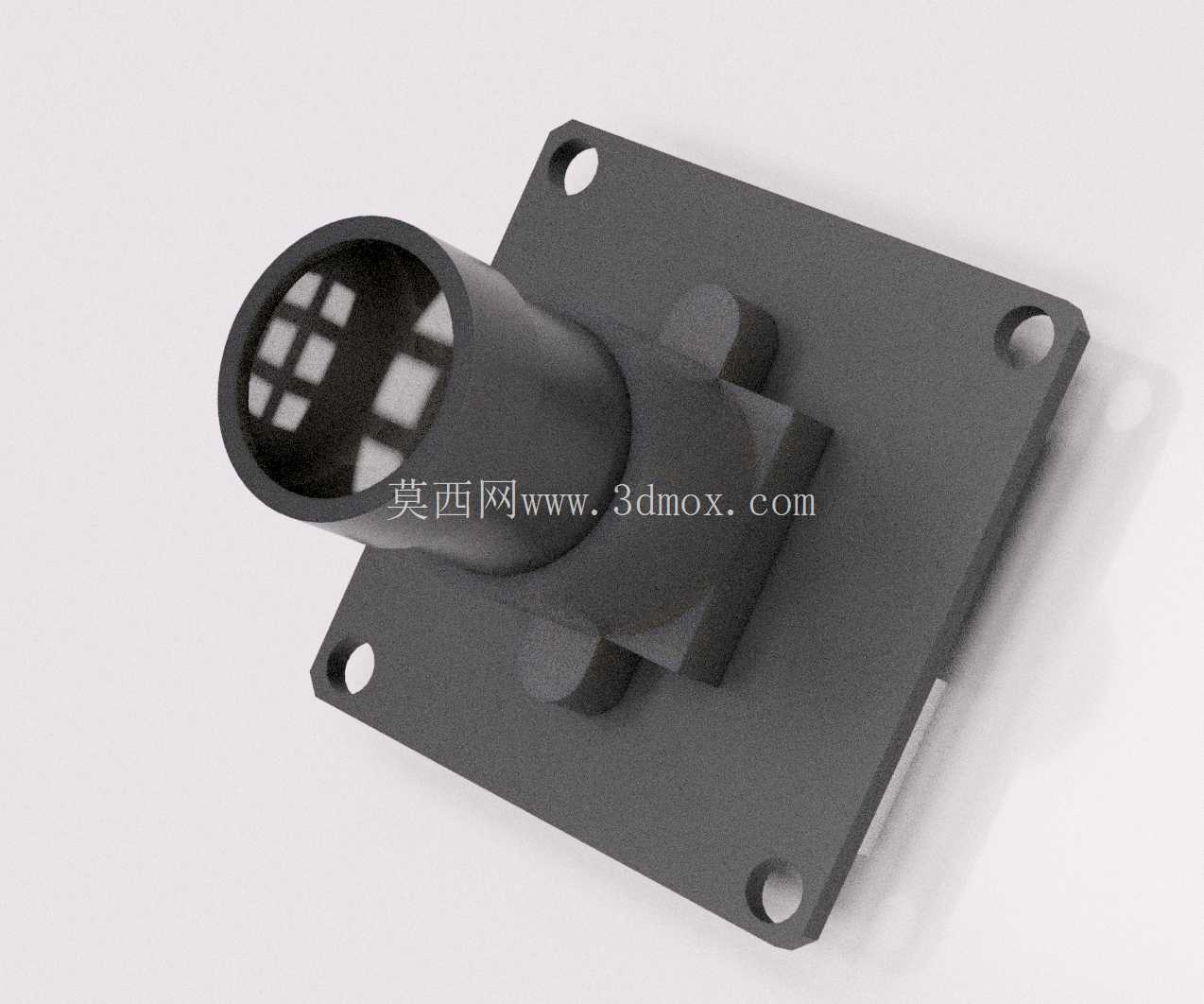

先看安装结构部分，整个模组采用方形法兰安装基座，基座四个角预留了沉头安装孔，孔位公差按照IT7级精度设计，适配M2.5规格的沉头螺丝，安装时可以直接贴附在设备外壳的内侧面，镜头部分从预先开好的圆孔穿出，法兰面和外壳内壁贴合后，能保证镜头光轴和安装面的垂直度误差控制在0.1mm以内，不会出现画面倾斜的问题。法兰基座的厚度做了精准控制，既保证了安装时的结构强度，不会因为锁附螺丝产生形变挤压内部PCB板，又不会占用过多设备内部的纵深空间，对于内部空间紧凑的嵌入式设备，比如工业检测终端、自助服务设备、智能门禁这类产品来说，这个厚度设计能省下不少结构排布的空间。

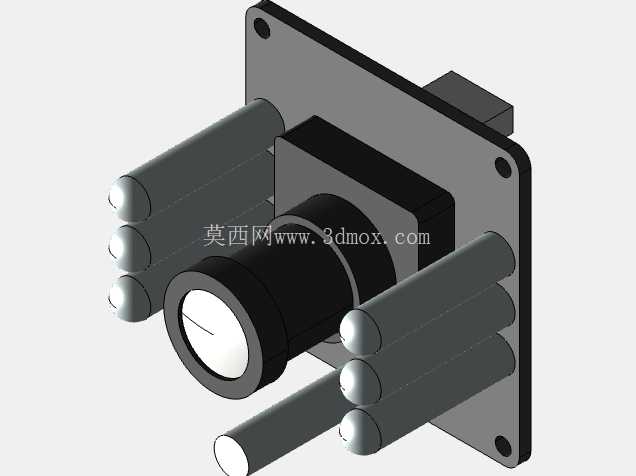

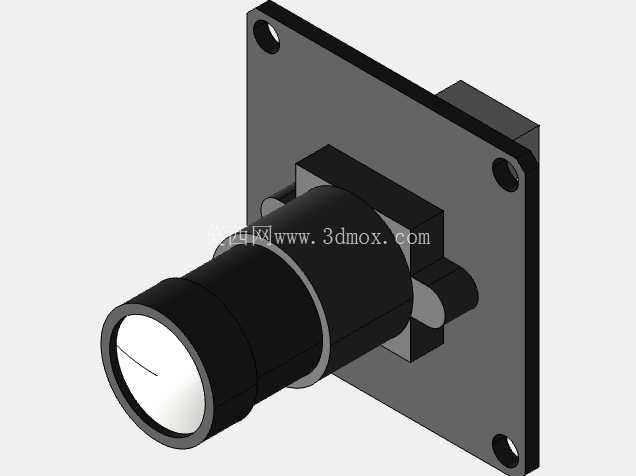

镜头部分采用了可调焦的镜筒结构，镜筒和基座之间采用细牙螺纹配合，调焦时转动阻尼均匀，没有卡顿或者松旷的问题，调焦完成后可以通过侧面的紧定螺钉锁死镜筒位置，避免设备运输或者长期运行过程中因为震动导致焦距偏移，画面模糊。镜筒前端预留了滤光片安装位，可以根据使用场景更换不同波段的滤光片，比如红外补光场景下换成850nm窄带滤光片，强光环境下换成偏光滤光片，不需要额外更换整个镜头模组，适配性更强。镜头的视场角覆盖常规的近距离识别场景，从10cm到无穷远的对焦范围，能满足大多数嵌入式视觉采集的需求，不管是近距离的条码识别、工件检测，还是中距离的人脸采集、环境监控都能适配。

接口部分采用标准USB2.0高速接口，符合UVC协议规范，不需要额外安装专用驱动，在Windows、Linux、Android等主流操作系统下都能即插即用，对于系统集成商来说，省去了驱动开发和适配的环节，能大幅缩短项目的开发周期。内部PCB板和法兰基座之间做了绝缘隔离设计，避免金属基座和PCB板上的焊点接触造成短路，同时在基座和镜头的衔接位置做了遮光处理，避免设备内部的光线从缝隙进入镜头产生眩光，影响画面质量。整个模组的外形轮廓没有突出的尖锐边角，所有棱边都做了R0.3的倒角处理，安装时不会划伤操作人员的手，也不会刮伤设备内部的其他线束。

从实际应用场景来看，这款摄像头可以直接集成在工业检测设备上做工件外观检测的图像采集，装在自助终端上做人脸识别或者二维码扫描，装在智能门禁上做访客采集，甚至可以装在小型移动机器人上做视觉导航的图像输入。安装时不需要额外设计复杂的固定支架，只需要在设备外壳上开对应尺寸的镜头过孔和螺丝孔位，直接锁附就能完成安装，后期维护时只需要拧下四颗安装螺丝就能拆下模组，更换或者调试都很方便。结构设计上没有采用易损的薄壁结构，法兰基座的厚度足够承受常规的装配应力，镜筒部分采用金属材质，比塑料镜筒的抗形变能力更强，长期使用不会因为温度变化产生形变影响焦距。电路部分的屏蔽罩和金属基座连通，能起到一定的电磁屏蔽作用，在工业现场有电磁干扰的环境下，也能保证图像传输的稳定性，不会出现画面花屏或者断连的问题。

在做结构适配的时候，需要注意镜头穿出设备外壳的长度，根据外壳壁厚调整镜筒的伸出量，保证镜头前端不会突出外壳过多，也不会因为缩进太多导致外壳边缘遮挡画面视场角。安装孔的位置度公差建议控制在0.05mm以内，避免锁附螺丝时产生额外的应力导致基座变形。如果是在户外场景使用，还可以在镜头前端加装防水玻璃片，配合法兰面的防水密封圈，就能达到IP65的防护等级，满足户外设备的使用要求。整个模组的重量很轻，安装在薄壁外壳上也不会造成外壳下垂变形，对于塑料外壳的设备来说，不需要额外做加强筋结构来支撑摄像头模组，能简化外壳的结构设计，降低开模成本。
