带双USB接口的RJ45网络连接器结构设计

在工业控制终端、嵌入式网络设备、商用交换机以及消费类电子整机的板卡设计环节，集成式网络与外设接口的选型和结构匹配，一直是结构工程师在PCB布局阶段需要重点考量的环节。这款集成了RJ45网络接口与两路USB2.0接口的组合式连接器，正是为了解决板卡接口排布空间紧张、多接口分别焊接工序繁琐的痛点而设计的一体化接插件方案。从实际应用场景来看，这类集成接口广泛用在工业网关、小型路由器、嵌入式工控主板、桌面式网络终端设备上，能够在单颗接插件的安装空间内，同时实现10/100/1000Mbps以太网连接与两路USB外设扩展功能，相比单独排布一颗RJ45插座加两颗独立USB插座的方案，能节省近40%的板端占用面积，对于紧凑型设备的内部结构排布十分友好。

从功能特性上看，这款连接器自带两个状态指示LED，可分别对应网络链路连接状态与数据传输状态，在设备运行过程中，无需额外在面板上单独开孔安装指示灯，直接通过连接器本体的导光柱将LED光线导出到设备面板侧，方便运维人员快速判断网络通断与数据传输情况。接口部分的RJ45端内置标准8P8C接触端子，弹片镀金厚度满足常规工业环境下的插拔寿命要求，可支持至少750次以上的反复插拔而不出现接触不良问题；两路USB接口采用标准Type-A接口定义，端子排布符合USB-IF规范，可兼容常规U盘、USB键鼠、加密狗等常见外设的插接需求。

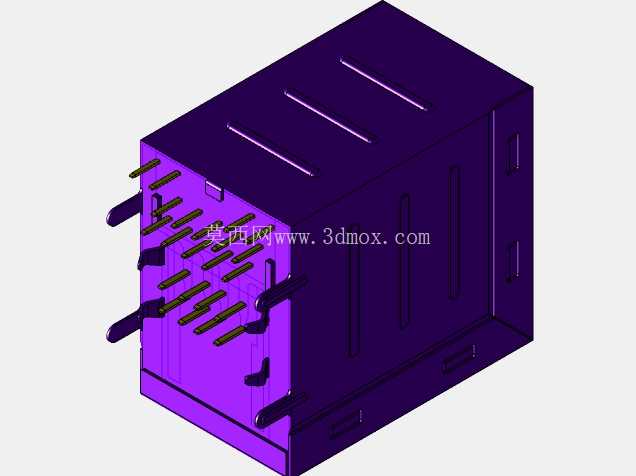

在设计思路上，这款连接器采用了上下分层的内部结构布局，RJ45端子组与USB端子组在塑胶本体内部做了隔离筋分隔，避免高频网络信号与USB信号之间出现串扰，金属屏蔽外壳采用整体冲压折弯成型，外壳上预留的多个固定插脚，在焊接时可以穿过PCB对应的定位孔后焊盘焊接，既能够增强连接器在板卡上的固定强度，防止多次插拔后出现焊盘脱落、连接器歪斜的问题，同时整体金属外壳可以实现良好的电磁屏蔽效果，降低外界电磁干扰对网络信号传输稳定性的影响，也能减少接口自身信号对外界的电磁辐射，满足常规消费类与工业类电子设备的EMC测试要求。

从安装边界与尺寸配合角度来看，这款连接器采用板端直插式焊接设计，引脚间距符合标准波峰焊工艺要求，塑胶本体的定位柱与PCB上的定位孔采用间隙配合，装配时可以快速定位，提升SMT或波峰焊工序的装配良率。连接器前端的插接面凸台尺寸，与设备面板上的开孔尺寸做了公差匹配，单边预留0.15mm的装配间隙，既可以保证连接器接口能够顺利从面板开孔处伸出，也不会出现间隙过大导致面板美观度不足的问题。连接器背部的引脚伸出长度控制在3.2mm，既可以保证焊锡能够充分浸润引脚，也不会因为引脚过长导致焊接后引脚突出PCB背面过多，影响板卡背面的元器件排布或者绝缘距离。在高度方向上，连接器整体高度控制在16mm以内，能够适配绝大多数壁厚1.2-2mm的塑料或金属设备外壳，不会出现外壳内部空间不足导致连接器顶壳的问题。

在实际选型使用过程中，结构工程师需要注意，这款连接器的金属外壳接地引脚需要与PCB的保护地网络做可靠连接，才能充分发挥其电磁屏蔽的作用；面板开孔处需要根据连接器前端凸台的实际尺寸做公差核算，避免因为外壳注塑收缩导致开孔尺寸偏小，装配时出现接口被面板挡住的问题。另外在PCB布局时，连接器下方尽量不要排布高度超过1mm的贴片元件，避免连接器装配后与下方元件产生干涉。这类集成式接口的应用，能够有效减少设备面板上的开孔数量，降低面板加工的工序成本，同时减少板卡上接插件的BOM数量，简化采购与生产装配的流程，对于批量生产的网络类电子设备来说，是兼顾结构紧凑性与生产便利性的优选接插件方案。
