适配树莓派的25mm焦距198度鱼眼镜头结构

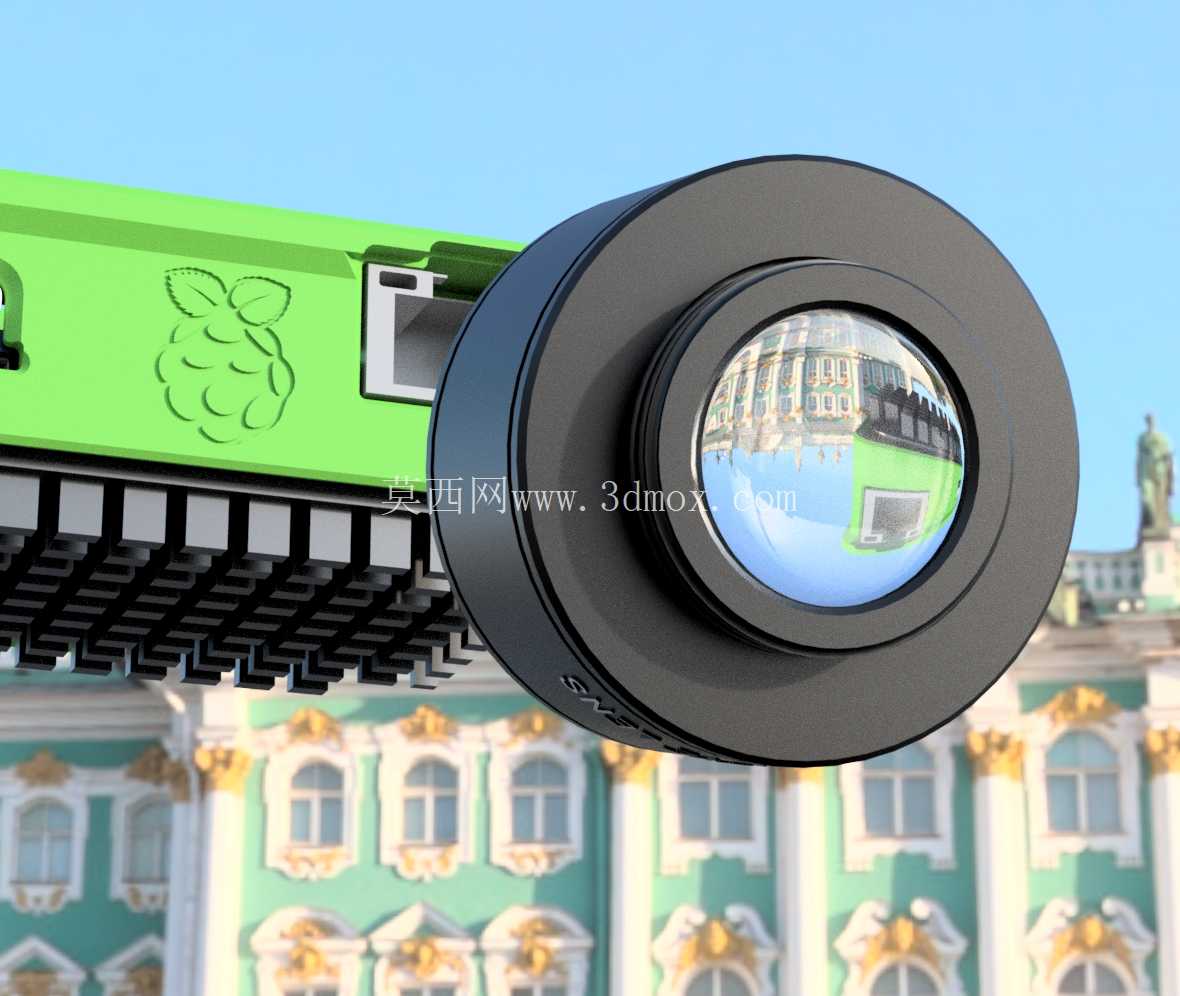

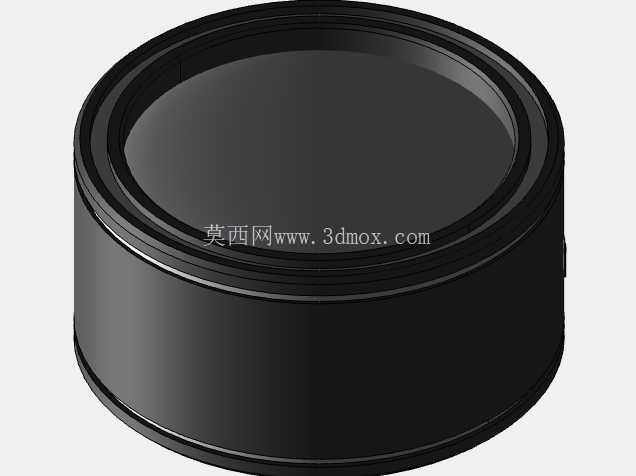

　　从功能特性上看，198度的超广视场角可以覆盖接近半球形的采集范围，不需要额外加装云台转动结构，单镜头就能完成大场景的画面捕捉，很适合用在室内移动机器人的避障视觉、小型环境监测设备的全景采集、低成本全景监控节点这类场景里，相比普通定焦镜头，它能减少视觉盲区，降低整套视觉系统的硬件成本。设计思路上，镜筒采用多层阶梯式的嵌套结构，每一层的台阶都对应内部镜片组的定位卡槽，装配的时候不需要额外打胶定位，靠台阶的轴向压紧就能固定镜片的同轴度，能有效降低装配过程中产生的光轴偏移问题；镜头前端的镜片采用凸出于镜筒的球面设计，最外层的镜片边缘做了圆弧倒角，既可以避免尖锐边缘划伤操作人员，也能减少视场边缘的光线遮挡，保证边缘视场的进光量。这款鱼眼镜头的结构设计，核心围绕嵌入式视觉采集场景的实际使用需求展开，在做三维结构梳理的时候，最先要明确的是它和树莓派开发板的适配逻辑——这类广角镜头大多用在小型智能巡检设备、桌面级视觉识别装置、全景图像采集终端上，安装空间往往非常局促，所以整个镜身的径向尺寸做了严格控制，不会超出树莓派配套CSI摄像头模组的安装边界，避免和开发板上的GPIO排针、散热片产生结构干涉。

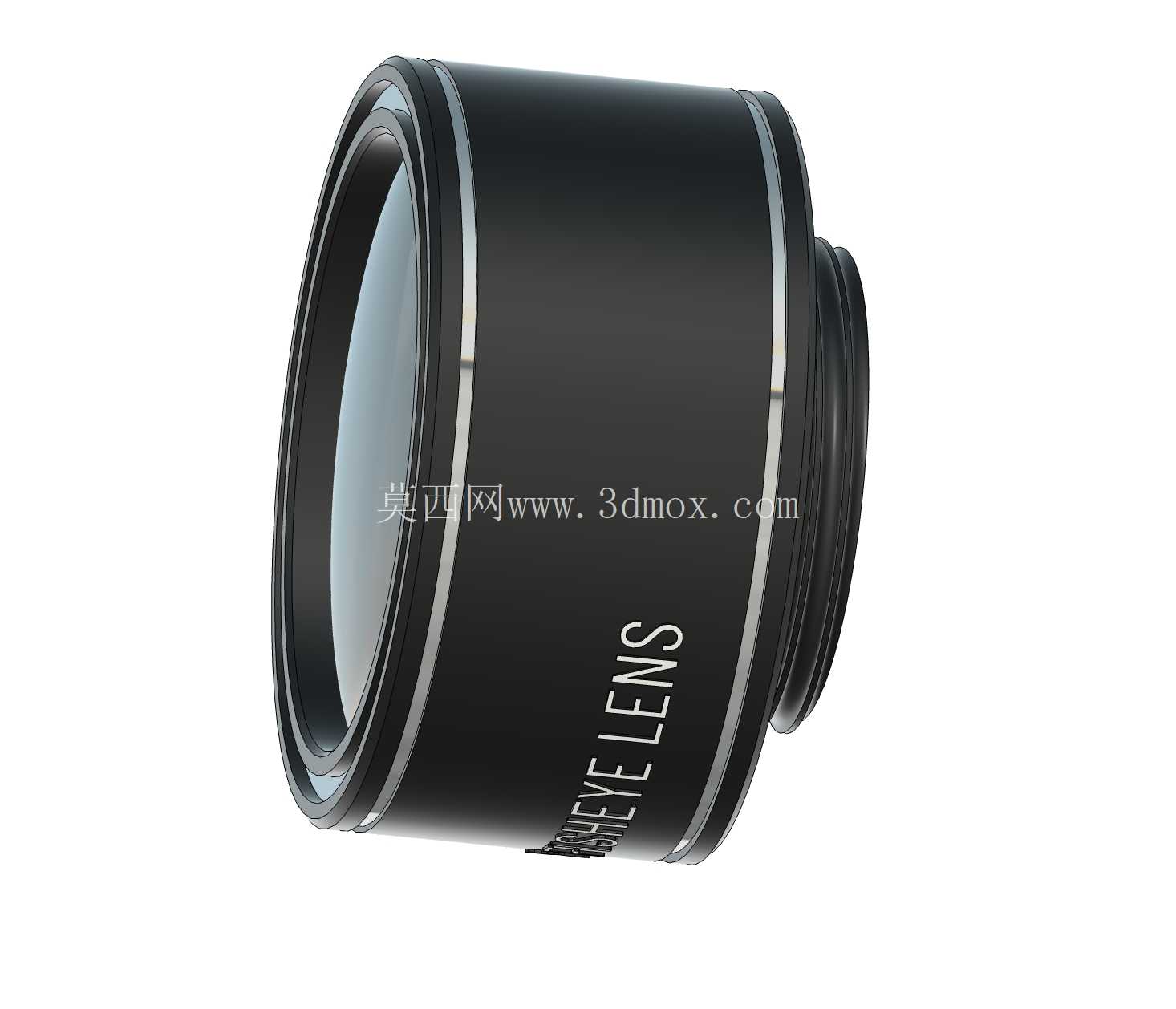

　　安装边界方面，镜头尾部采用标准的M12螺纹接口，这是嵌入式摄像头模组通用的接口规格，配套的安装座可以直接固定在树莓派摄像头的PCB板上，螺纹的有效啮合长度控制在3mm，既保证连接强度，又不会因为拧入过深顶到CMOS感光元件；镜身的最大外径控制在22mm，轴向总长度从安装基准面到镜头最前端为18mm，安装后不会突出树莓派开发板的侧边轮廓，装到小型设备外壳里的时候，只需要在外壳上开一个直径23mm的过孔就能穿出镜头，不需要额外设计复杂的避让结构。

　　实际使用中，这类镜头的结构设计还要考虑日常维护的便利性，镜筒最前端的压圈采用可拆卸结构，要是最外层镜片沾了灰尘或者污渍，可以拧下压圈直接擦拭镜片表面，不需要拆开整个镜组破坏内部的镜片同轴定位；镜身的外表面做了细磨砂处理，既可以减少环境光线在镜筒表面产生的反光干扰成像，也能在手动调焦的时候增加摩擦力，方便微调焦距让画面达到最清晰的状态。从结构可靠性角度看，整个镜组的镜片都采用边缘承托的固定方式，没有在镜片有效通光区域施加压紧力，避免长期使用后镜片因为装配应力产生形变，影响成像质量；镜筒材质选用轻量化的工程塑料，整体重量不到15g，安装在摄像头模组上之后不会因为重量过大导致PCB板弯曲变形，也不会给小型移动设备增加过多的负载。

　　在做三维建模的时候，要特别注意镜片组的各层镜片曲率和镜筒台阶的对应关系，每一片镜片的定位面都要和镜筒的轴线保持垂直，公差控制在0.02mm以内，不然装配后会出现画面一侧清晰一侧模糊的问题；另外镜头尾部的螺纹和安装座的配合间隙要控制在合理范围，既要保证能顺畅拧入调整焦距，又不能间隙过大导致光轴歪斜，调焦到位后可以通过侧面的紧定螺钉固定焦距，避免设备移动过程中因为震动导致焦距偏移。这类镜头的应用场景还在不断拓展，除了常规的图像采集，现在很多做AI视觉识别的项目也会用这类鱼眼镜头做手势识别、人体姿态捕捉，因为大视场角可以让用户在镜头前更大的范围内活动，不需要刻意对准镜头中心，这就要求结构设计的时候，镜头的光心要尽量和安装基准面的中心对齐，减少后期算法做图像畸变校正的时候的坐标偏移量，降低算法的处理难度。
