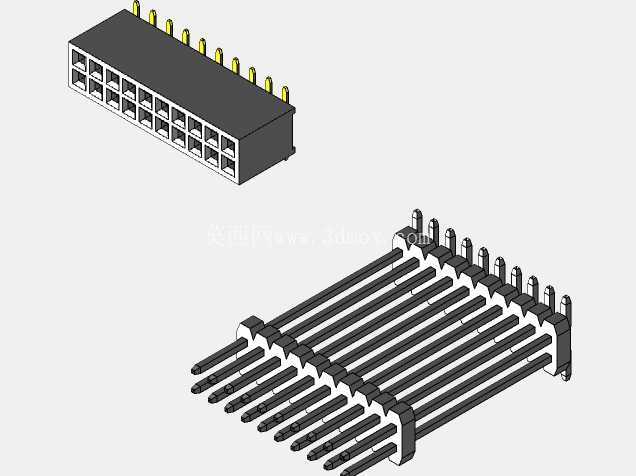

双排20针直插式板对板连接接插件结构

　　这类双排20针的接插件，是工业控制板卡、仪器仪表内部电路连接里用量极大的基础互连元件，日常做设备电控部分设计时，几乎每块需要外接信号、做板间堆叠的板子都会用到。从实际使用场景来看，它主要承担两块印制电路板之间的信号与小电流传输任务，常见于减压阀配套的控制模块、小型检测仪表的信号转接板、工业传感器的接线转接单元里，不需要额外的锁止结构，靠插针与插孔的过盈配合就能实现稳定连接，拆装维护时直接插拔即可，不需要焊接工序，适合产线组装、后期运维的快速操作需求。

　　从结构设计逻辑来看，这个接插件采用2*10的针位排布，两排针脚平行错位布置，相邻针脚的间距遵循通用板对板连接器的标准间距，能兼容市面上绝大多数同规格排针的插接匹配，不会出现针位错配、插不进的问题。塑壳部分采用高温尼龙材质建模时做了均匀的壁厚设计，每个插孔位置都做了导向倒角，插针插入时能自动导正，避免歪针、弯针的情况，塑壳两侧的挡边做了限位凸起，插接到PCB板上时能卡到板边的定位槽里，焊接时不会出现偏移，过波峰焊的时候也不会因为高温出现塑壳移位的问题。

　　针脚部分采用直插式设计，插针的尾部做了十字滚花结构，压入塑壳的时候能和塑壳紧密结合，不会出现针脚松动、退针的情况，插针的接触端做了圆弧收口，和排针对插时接触面积足够，接触电阻控制在极小范围内，传输弱信号的时候不会出现信号衰减、接触不良的问题。从安装边界来看，这个接插件的塑壳本体宽度、长度都严格遵循标准尺寸，插针伸出塑壳底部的长度适配1.6mm标准厚度PCB的焊接需求，插针顶部伸出塑壳的长度预留了足够的插拔余量，不会出现对插时插不到位、或者插接过深顶坏塑壳的问题。

　　建模的时候特意还原了实际产品的细节，比如塑壳表面的脱模斜度、插针表面的镀层质感、每个插孔内部的弹片结构，做结构干涉检查的时候，能清晰看到对插时的配合间隙，不会出现结构干涉。实际选型的时候，这个规格的接插件能满足大部分低压小信号的传输需求，不需要额外做固定结构，靠焊接在PCB上的强度就能承受日常插拔的受力，在振动幅度不大的工业设备内部使用时，连接可靠性完全能满足要求。如果是用在振动较大的场景，只需要在塑壳两侧增加固定焊片就能提升抗振性能，基础结构不需要做改动，适配性很强。

　　做三维建模的时候，针脚的位置度公差按照实际生产的精度要求做了约束，每个针脚的同轴度、位置度都控制在允许的公差范围内，导出的模型能直接导入PCB设计软件做封装匹配，不需要重新调整尺寸。塑壳的内部空腔做了避让设计，每个插孔之间都有隔离筋，避免相邻针脚之间出现爬电距离不足的问题，满足低压电器的绝缘要求，即使在潮湿的工业环境下使用，也不会出现相邻针脚短路的问题。
