基于ESP8266的MQTT智能双路供电风扇装置

这款智能风扇装置的设计初衷，是解决小型嵌入式设备集群、桌面级电子实验平台、紧凑型工控终端的局部精准散热需求，区别于常规市售USB风扇的固定转速、无远程控制能力的短板，它可以直接接入MQTT物联网链路，实现远程转速调节、供电通断控制，适配多场景下的动态散热需求。在实际工程应用中，这类装置常部署在弱电箱内部、开放式硬件测试台、3D打印机控制仓、小型服务器旁侧，针对局部发热点做定向送风，避免密闭空间内热量堆积导致的电子元件性能漂移、寿命折损问题。

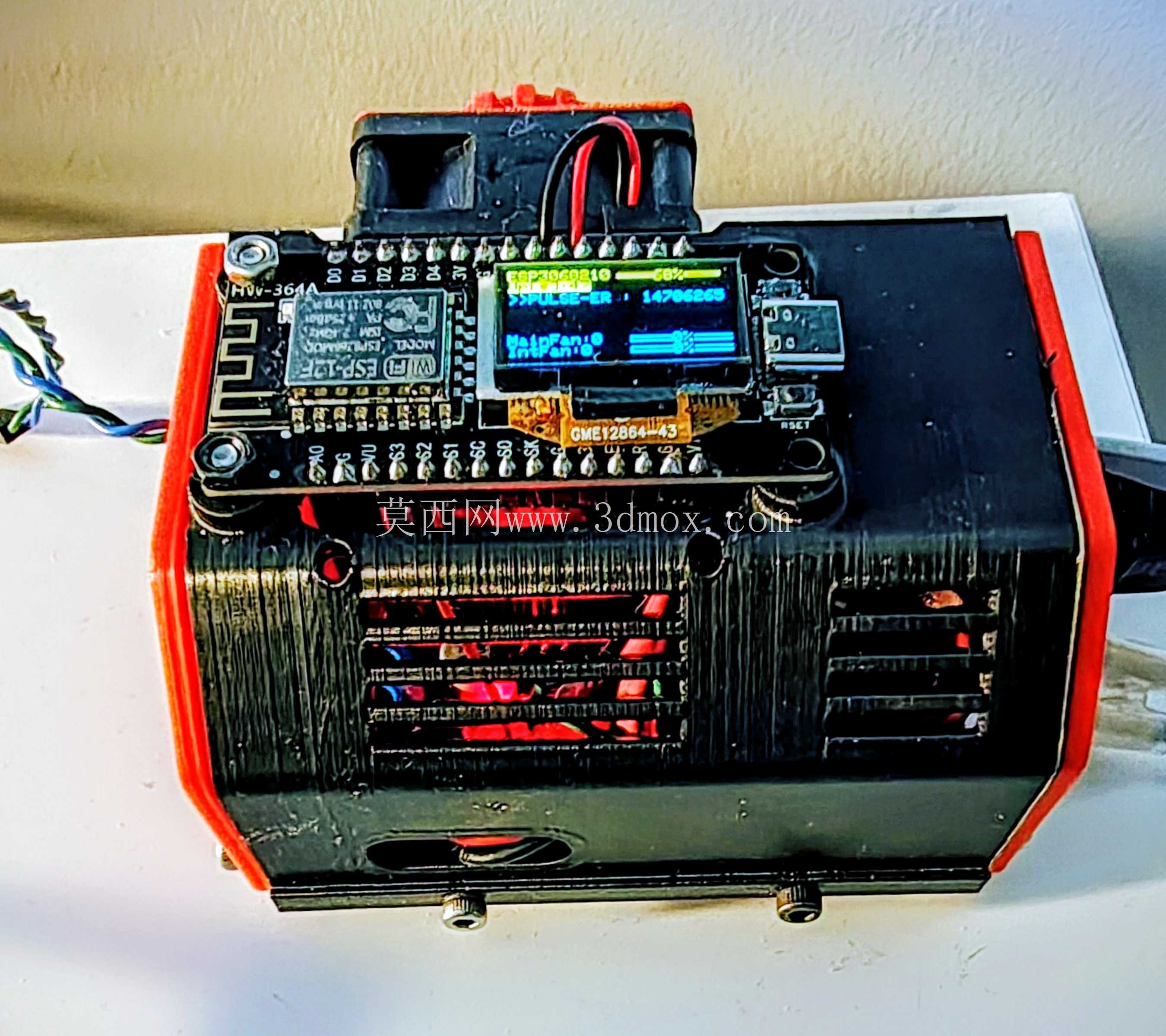

从功能特性来看，装置核心采用L298桥接驱动架构搭配ESP8266主控单元，预留2路独立PWM风扇输出接口，可同时驱动两个直流风扇独立调速，单路输出的驱动能力足以覆盖常规40mm至80mm规格的直流轴流风扇，无需额外增设驱动模块。供电输入端支持最高30V直流电压接入，能够直接适配工业场景下常见的24V供电回路，也可兼容桌面场景的12V、5V供电规格；桥接板载集成5V稳压输出回路，除了给自身主控、显示模块供电外，还可对外提供5V取电接口，给外接的传感器、小型通讯模块供电，减少额外布线的复杂度。板载的OLED显示屏可以实时显示当前两路风扇的转速占空比、输入电压数值、MQTT连接状态，现场调试时无需连接上位机就能直观获取设备运行参数，排查接线故障时效率更高。

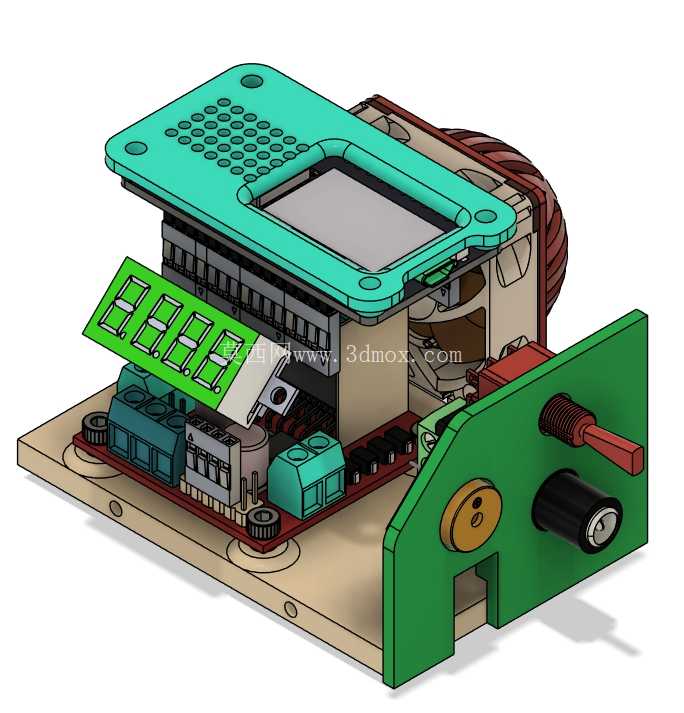

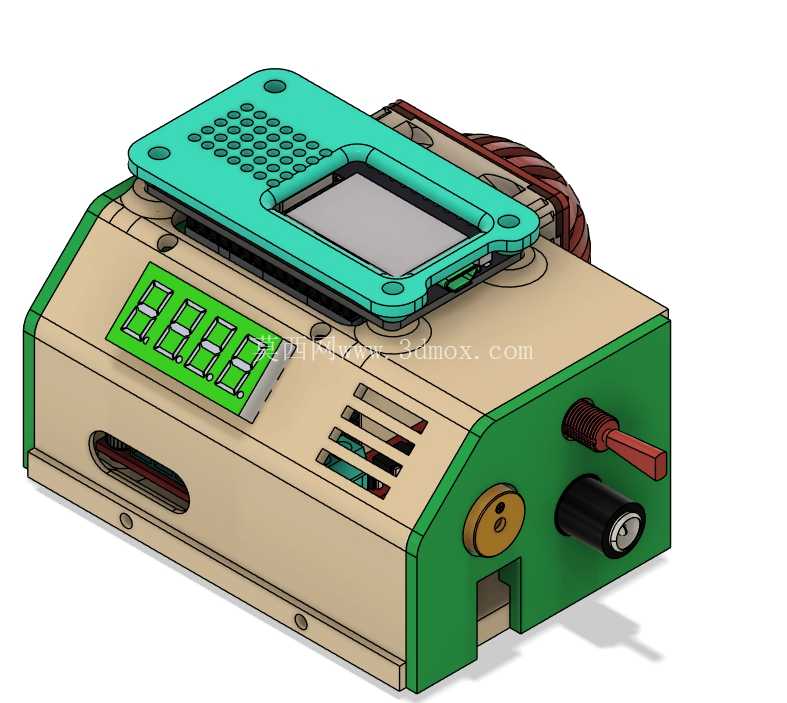

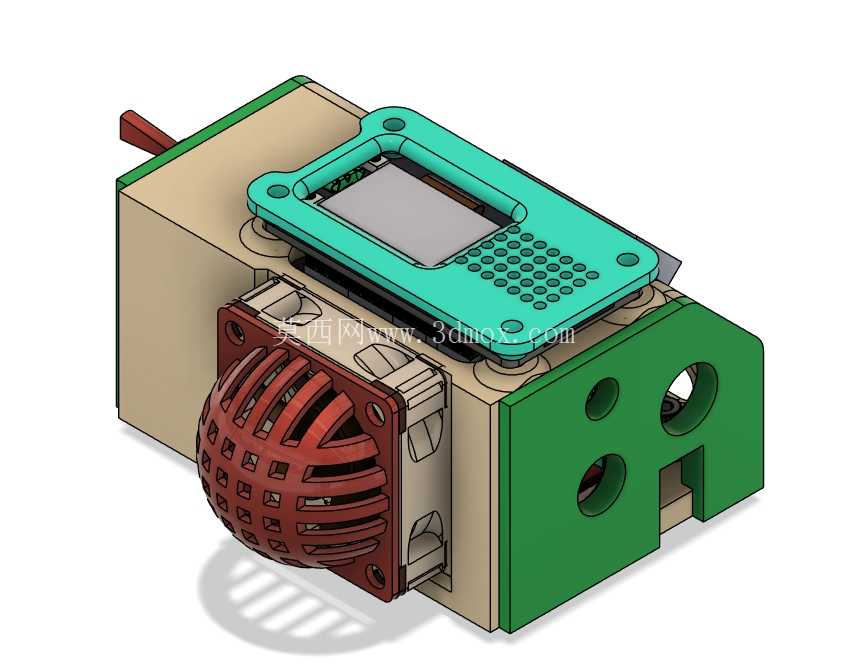

设计思路上，这版结构做了针对性的装配优化，相比前代版本，内部腔体的预留空间更充裕，驱动板、主控板、接线端子的排布间距做了重新调整，避免组装时线束挤压导致的绝缘层破损、端子接插不到位的问题。外壳主体采用分层卡扣加螺丝固定的组合结构，侧边预留多组通风栅格，进风侧对应风扇安装位做了沉台设计，风扇安装后不会突出外壳表面，既可以平放使用，也能通过侧边的安装孔固定在型材机架、设备仓壁上。安装边界方面，装置整体外形控制在紧凑型尺寸范畴，长度方向不超过120mm，宽度方向不超过80mm，高度方向包含顶部接线端子的凸起部分不超过50mm，安装孔位采用通用的M3螺丝孔规格，孔距适配常规3D打印安装支架、铝型材配套的固定件，不需要额外定制转接件就能完成固定。

实际使用过程中，两路风扇的调速范围可以覆盖0到100%占空比，通过MQTT下发指令就能实现单路独立调速，也可以设置温度联动规则，搭配外接温度传感器实现根据测点温度自动调整转速，在散热需求低的时候降低转速减少运行噪音，温度升高时自动提高转速保证散热效率。接线端采用快接式端子设计，现场接线不需要焊接，剥线后直接压入端子就能完成接线，维护更换时拆装效率更高。内部的走线槽做了限位设计，高压输入回路和低压信号回路分开排布，减少强电对主控通讯信号的干扰，避免MQTT连接出现频繁断连的问题。外壳边角做了圆角处理，没有尖锐的飞边毛刺，日常调试挪动时不会划伤手部，表面的纹理处理也能减少日常使用中划痕的产生，长期使用外观保持性更好。针对不同场景的安装需求，底部预留了磁吸安装的嵌槽，可以嵌入强磁片直接吸附在铁质机柜表面，不需要打孔就能完成临时部署，适合测试阶段的快速点位调整，也可以通过螺丝做永久固定，适配长期运行的部署场景。
