壁挂式指纹生物识别考勤门禁终端结构

日常在做楼宇弱电配套、厂区出入口管控类项目的结构适配时，这类壁挂式生物识别终端是出镜率极高的终端部件，很多刚入行的结构工程师容易把它当成简单的塑料壳体件，实际落地时要考量的边界细节非常多。先从实际应用场景说起，这类设备主要部署在企业办公区出入口、生产车间通道门、涉密资料室门口、公寓单元门禁点位，替代传统的刷卡、密码验证方式，通过活体指纹特征比对完成身份核验，同时兼具考勤打卡、门禁触发双重功能，部分适配场景下还会对接梯控系统，实现核验后自动呼梯、权限楼层开放的联动。

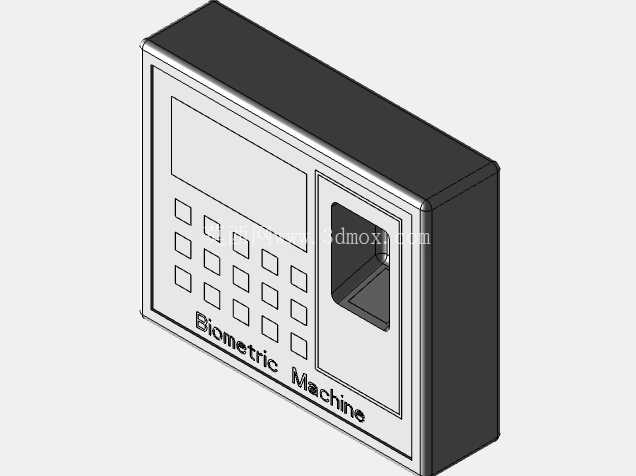

从功能特性的结构落地来看，设备正面做了明确的人机交互分区：上方预留的矩形区域是液晶显示屏安装位，用来展示核验结果、时间信息、操作指引，屏幕做了内嵌式的沉台设计，边缘预留0.8mm的贴合台阶，方便粘贴防刮亚克力面板，避免日常擦拭、磕碰造成屏幕刮花；屏幕下方的矩阵式按键区是功能操作区，包含数字输入、功能确认、取消按键，每个按键的键帽做了0.3mm的凸起弧度，按键下方预留轻触开关的安装柱位，柱位高度严格匹配轻触开关的触发行程，避免出现按键卡滞、触发力度过大的问题；右侧独立的内凹区域是指纹采集模块的安装腔，做了15度的倾斜导向角，方便用户手指自然贴合采集窗口，腔体内侧预留了模块排线的走线路径，同时在采集窗口边缘做了挡边结构，避免灰尘、水渍顺着缝隙渗入壳体内部。壳体正面下方丝印的标识区域，做了细微的磨砂纹理处理，避免长期触摸留下明显的指纹痕迹，保持外观整洁度。

说到设计思路，这款终端的壳体采用前后壳扣合的结构形式，后壳预设了四个壁挂安装孔位，孔位间距符合常规86型暗装底盒的安装标准，同时额外预留了两个挂装孔，适配没有预埋底盒的墙面直接打膨胀螺丝挂装，安装孔位周边做了加厚的筋位处理，避免长期悬挂出现壳体变形。前后壳的配合面做了一圈止口结构，止口配合间隙控制在0.15mm，既可以保证装配时的定位精度，又能提升壳体的防尘防水能力，满足日常室内场景的使用防护要求。壳体内部做了分腔设计，主板安装区、电池备用区、指纹模块区各自独立，筋位高度刚好顶住PCB板，避免设备受到撞击时PCB出现移位，同时分腔结构可以减少不同模块之间的电磁干扰，提升指纹识别的响应稳定性。

再说到外形尺寸与安装边界，这款设备整体为薄型长方体结构，厚度控制在35mm以内，突出墙面的尺寸不会过大，避免人员通行时发生磕碰；整体宽度控制在120mm左右，成年人单手握持调试时也能轻松托住，安装时底部距离地面的建议高度为1.3m-1.4m，刚好匹配大多数人站立时手指自然抬起的高度，不需要抬手或者弯腰就能完成指纹核验。设备侧边做了R3的圆角过渡，没有尖锐的棱角，避免安装和日常使用时划伤人员。接线口设置在壳体底部，预留了网线、电源线的穿线缺口，缺口处做了橡胶护线圈的安装槽，避免穿线时划伤线缆绝缘层，同时底部的接线位置也能减少灰尘、淋水直接进入接口的概率。

很多工程师在建模这类终端时容易忽略的细节是按键区与指纹区的操作干涉问题，这款模型在布局时将指纹采集区设置在按键区右侧，距离按键边缘预留了20mm的操作空间，用户按按键时不会误碰到指纹采集窗口，录入指纹时手腕也不会压到按键造成误触发。另外壳体表面的处理工艺上，前壳采用细晒纹的哑光质感，不会因为光线反射造成屏幕看不清的问题，后壳做了防滑的纹理处理，安装时手持不容易滑落。内部的PCB安装柱都预设了铜嵌件的安装位，反复拆装维修也不会出现螺柱滑牙的问题，适合长期使用的场景需求。
