绝缘监测用等距仪外壳结构三维设计

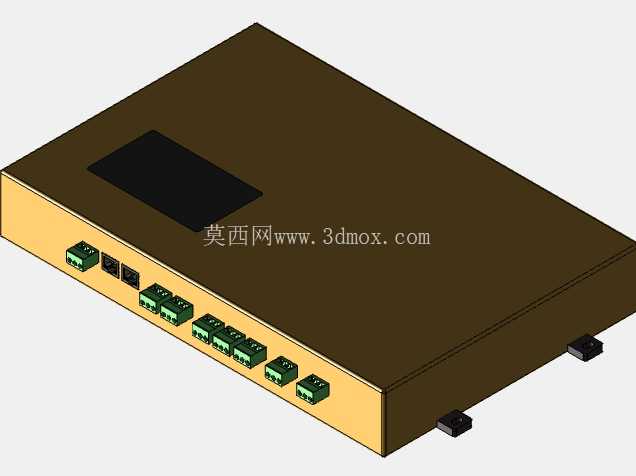

　　在工业供配电系统的现场运维环节，未接地交流、交直流混合以及纯直流供电回路的绝缘状态监测，一直是关系到供电可靠性与现场作业安全的核心环节，本次设计的等距仪，正是面向这类场景开发的绝缘监测装置配套结构件。从现场安装的实际需求出发，这款设备的外壳采用了扁平长方体的整体构型，上盖为深棕色哑光面，既可以减少工业现场强光照射下的反光干扰，方便运维人员快速识别设备状态，也能在多尘的车间环境下降低积灰的视觉显脏程度，侧面围边采用暖黄色调，和同机柜内的其他配电、控制设备形成明确的视觉区分，巡检人员可以在密集排布的机柜设备中快速定位到该监测装置。

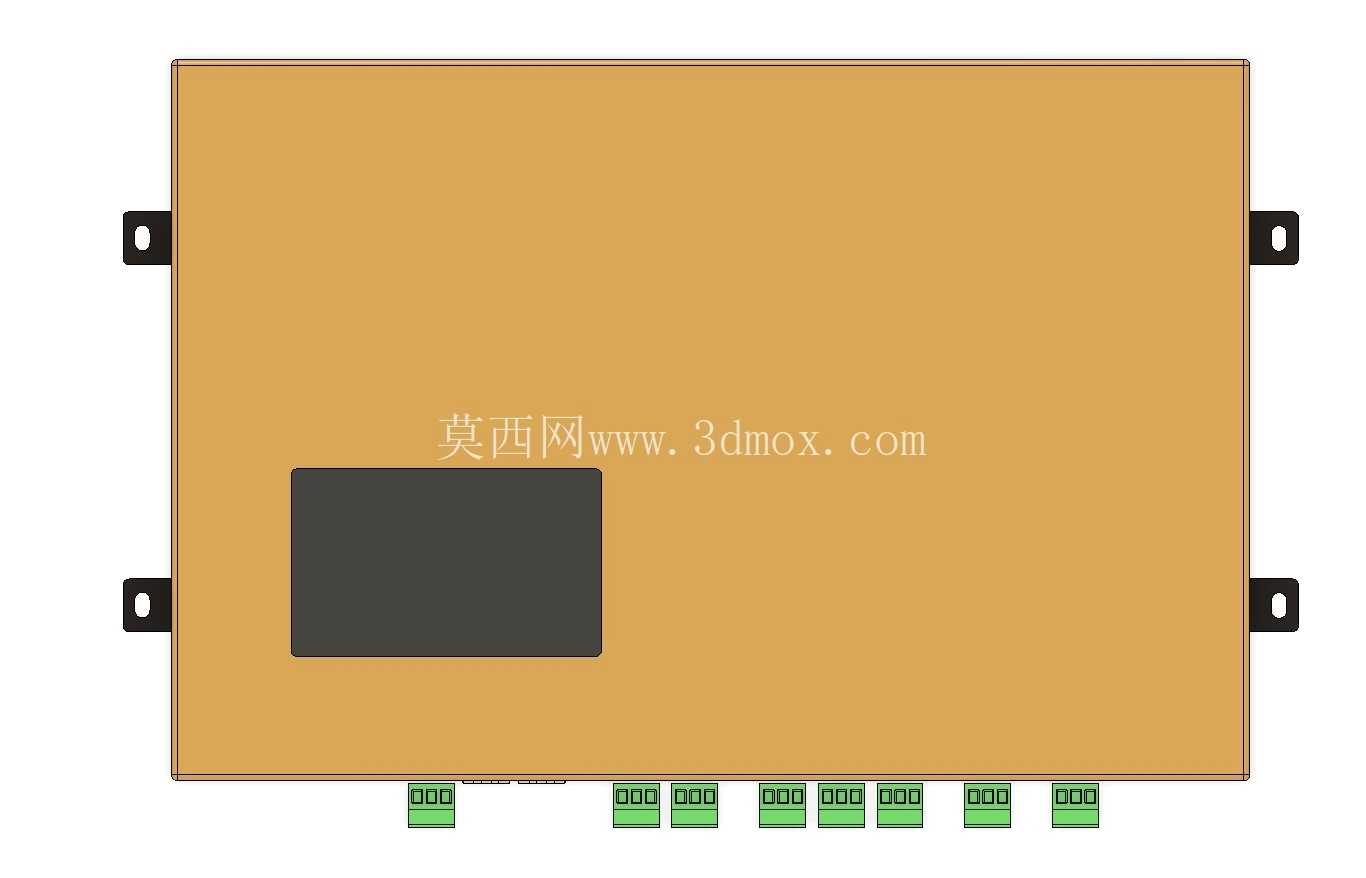

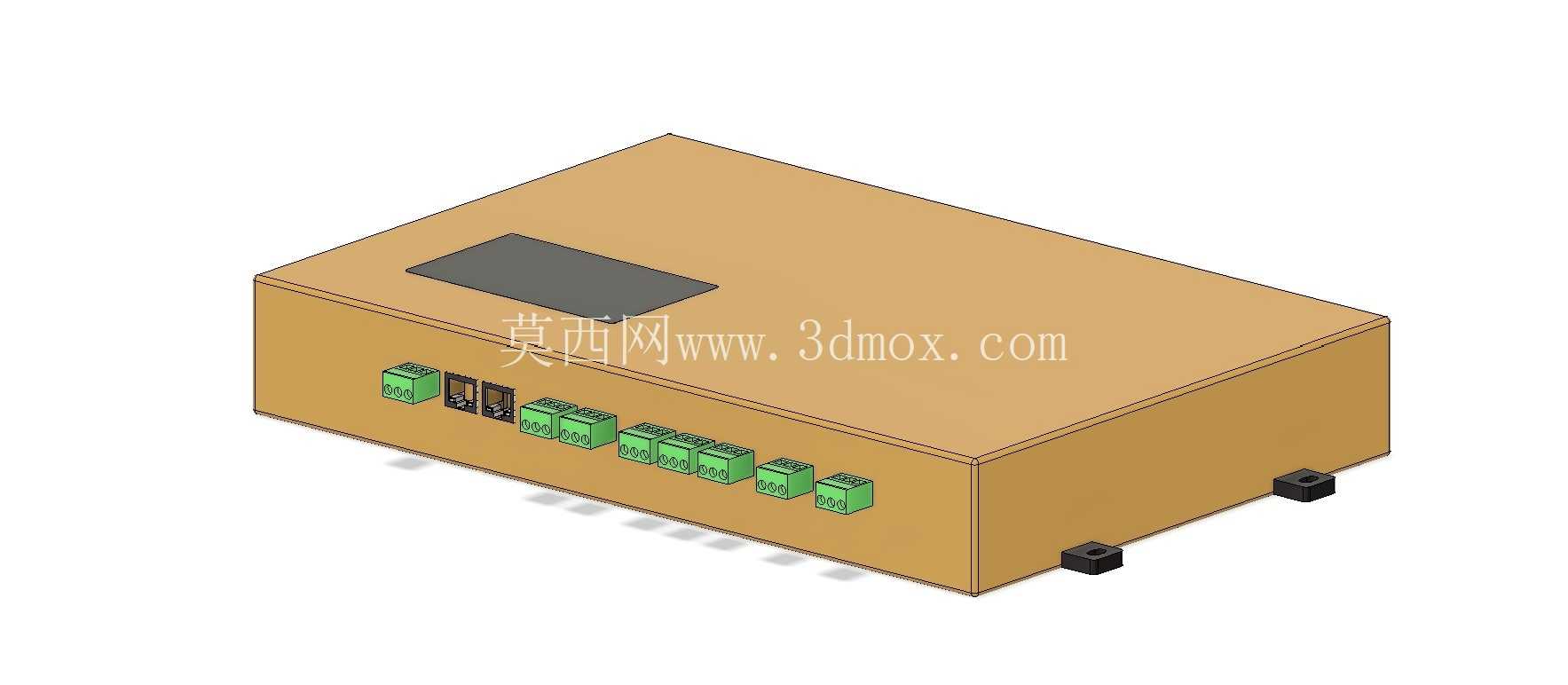

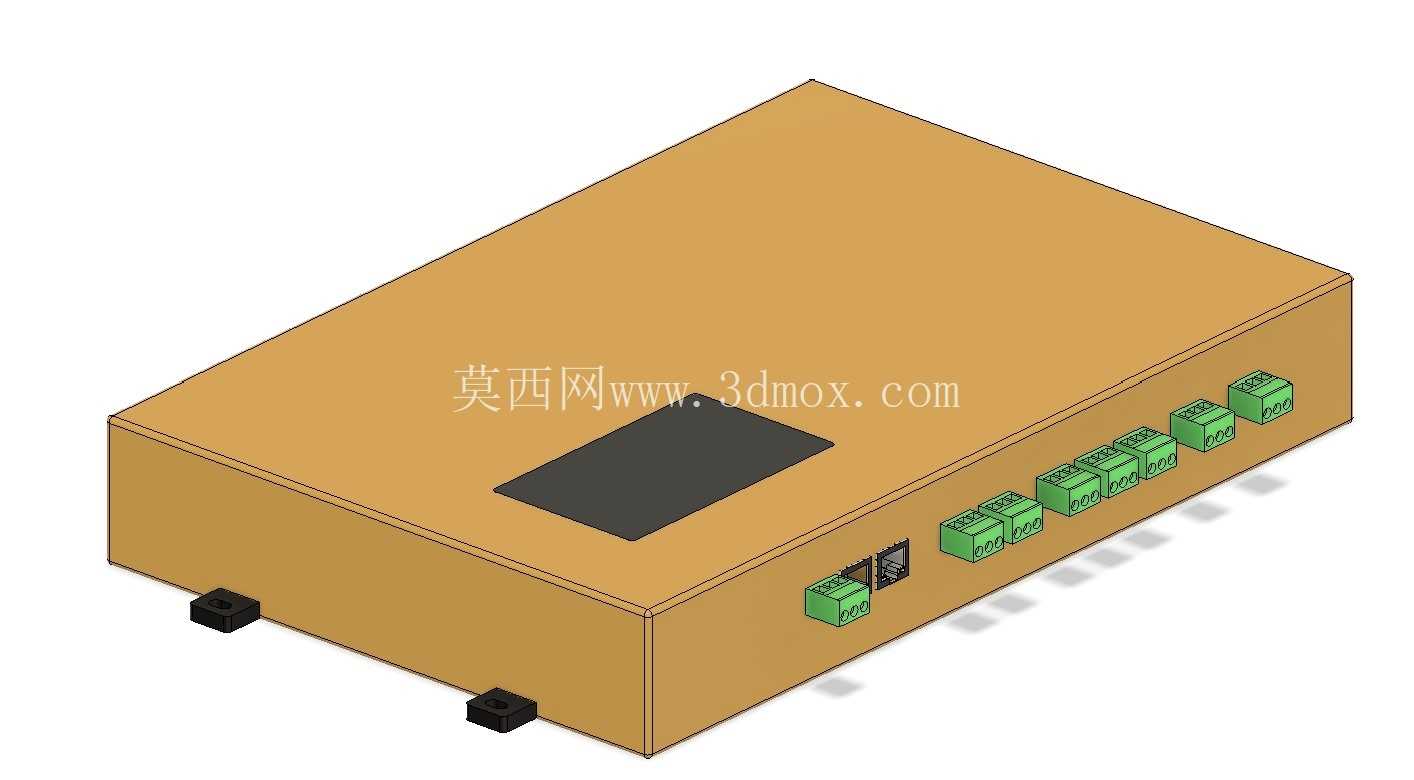

　　设备正面预留了嵌入式显示屏的安装位，采用下沉式台阶设计，显示屏安装后表面略低于上盖平面，既能避免运输、安装过程中硬物剐蹭屏幕表面，也能在屏幕周边预留出密封胶条的安装槽位，满足工业现场常见的IP防护等级要求。设备的接线端全部布置在壳体的长边侧面，从端口排布来看，包含了电源输入、信号采集、通讯输出等不同功能的接线端子，端子采用绿色插拔式接线端子，每个端子组之间预留了足够的手指操作空间，方便现场接线时的插拔操作，同时在端子旁预留了标识粘贴的平面区域，避免接线时出现错接、混接的问题。在壳体的两个短边侧面，分别预留了通讯接口与扩展接口的安装位，接口位置做了内凹设计，接口插接后接头部分不会突出壳体侧面过多，避免机柜内布线时接头被磕碰导致松动。

　　壳体底部设计了四个凸台式安装脚，每个安装脚上都预留了螺丝固定孔，既可以采用螺丝直接固定在机柜内的安装板上，也可以搭配导轨卡扣实现标准DIN导轨的卡装固定，适配不同机柜的安装习惯；安装脚的凸台高度预留了足够的走线空间，设备底部可以布置少量跨接导线，不会因为导线挤压导致壳体安装不平。从结构设计的思路来看，这款壳体采用了上下盖扣合的装配方式，扣合边做了错位止口设计，既可以提升壳体的整体结构强度，避免长期使用后上下盖出现错位缝隙，也能在止口位置布置导电泡棉，实现壳体的电磁屏蔽效果，适配工业现场复杂的电磁干扰环境，保障内部监测电路的采样精度。

　　考虑到绝缘监测装置需要长期连续运行，壳体上盖的内表面预留了散热筋的安装位置，可以对应内部发热元件的位置贴合导热垫，将元件工作产生的热量传导到上盖表面散出，不需要额外开设散热孔，避免粉尘、潮气从散热孔进入壳体内部影响电路可靠性。在实际应用场景中，这类等距仪可以适配不同电压等级的不接地供电系统，实时监测回路对地的绝缘电阻变化，当绝缘电阻低于设定阈值时及时输出告警信号，提醒运维人员排查线路绝缘隐患，避免出现绝缘击穿导致的供电中断或者设备损坏问题。壳体的外形尺寸经过优化，宽度方向适配标准机柜的单元安装间距，深度方向不会超出常规机柜的安装深度范围，既可以单独安装在机柜的空余位置，也可以和其他采集模块、控制模块并排安装，不会占用过多的机柜空间。在细节设计上，壳体的所有边角都做了圆角过渡处理，避免安装过程中锐边划伤操作人员，接线端子对应的壳体内部位置预留了PCB板的固定柱，固定柱的高度经过精确计算，保证PCB安装后端子接口和壳体侧面的开孔完全对齐，不会出现端子歪斜、插拔卡滞的问题。设备底部的安装脚还预留了橡胶脚垫的粘贴槽位，如果是桌面放置或者临时测试使用，可以粘贴橡胶脚垫增加摩擦力，避免设备滑动。
