A型2路母头馈通HDMI连接接口结构

在音视频信号传输的工程布线场景里，这类带法兰安装结构的A型2路母头馈通HDMI连接器，是机柜面板、设备外壳上实现信号穿墙转接的核心部件，很多时候工程现场需要在封闭的设备舱、屏蔽机柜上布设HDMI信号线路，直接穿线会破坏柜体的屏蔽效能，也容易让线缆接头在频繁插拔中出现根部弯折损坏，这种馈通式的双母头结构就刚好解决这类痛点，两端都是标准A型HDMI母座，分别对应柜体外侧的外接设备端和柜体内部的设备连接端，不需要把线缆破开穿板，直接通过连接器实现两侧信号的贯通，既保留了柜体的结构完整性，也能让后期的线缆维护、插拔更换更便捷。

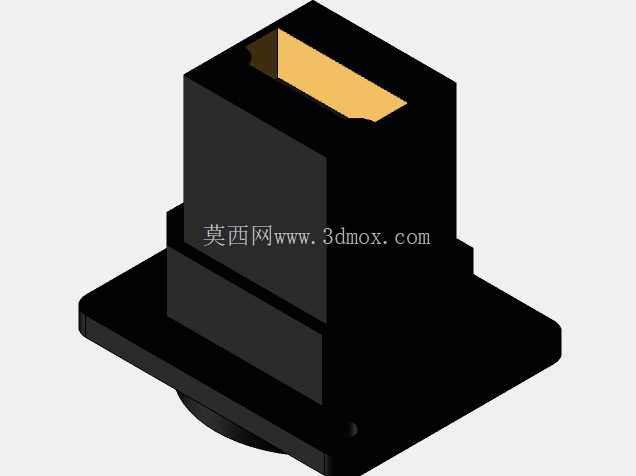

从结构设计上看，这款连接器采用带方形安装法兰的基座结构，法兰盘上预留了安装固定孔位，实际装配时可以通过螺丝直接固定在面板的预设开孔上，基座主体做了阶梯式的限位结构，装入面板开孔后能通过台阶面实现轴向定位，避免连接器在插拔受力时出现轴向窜动，影响信号接触的稳定性。接口内部的胶芯采用标准HDMI接口的针脚排布，对应A型接口的19个信号触点，做了防反插的不对称槽位设计，公头插入时只有对应方向才能完全就位，避免暴力插反导致针脚弯折、胶芯开裂的问题。母座内部的接触端子采用弹性接触结构，公头插入后能提供足够的接触正压力，保证高频音视频信号传输时的接触可靠性，减少信号丢包、闪屏这类接触不良导致的故障。

安装边界方面，这款连接器的法兰盘尺寸适配常规的面板开孔规格，基座的穿板部分厚度适配常见的1.5mm到3mm厚度的金属或塑料面板，安装时不需要额外做复杂的沉台加工，只要在面板上开出对应尺寸的方孔，将连接器从面板外侧推入，让法兰面贴紧面板外表面，再通过法兰对角的两个安装孔拧入固定螺丝即可完成装配，装配后连接器的母座端面和法兰面基本齐平，不会在面板外突出过多尺寸，避免外接设备的插头突出过多影响机柜柜门的关闭，也能减少外力磕碰导致接头损坏的概率。

实际应用中，这类双路馈通结构常被用在工业控制机柜的显示信号输出面板、广电设备的信号转接面板、多媒体会议桌的桌面接口面板上，双路的设计可以同时支持两路HDMI信号的穿墙转接，比如一路接本地显示设备，一路接远端的信号采集设备，不需要在面板上开两个独立的安装孔，能有效节省面板的安装空间，也让面板的接口排布更规整。设计建模时，需要严格匹配标准A型HDMI接口的插拔尺寸公差，母座的插口内槽尺寸要控制在标准公差范围内，既要保证公头能顺畅插入，也要避免间隙过大导致插头晃动、接触不良；法兰盘的安装孔位要和行业通用的安装孔距保持一致，方便和现有面板的开孔做兼容替换；基座内部的针脚排布要严格遵循HDMI接口的引脚定义，保证每个信号触点的位置和长度都符合传输要求，避免出现引脚错位导致的信号短路、传输失败问题。另外，连接器的主体外壳采用屏蔽结构设计，金属外壳部分在安装后能和面板的金属部分实现导通，形成连续的屏蔽层，减少外界电磁干扰对高频HDMI信号的影响，这一点在工业现场有变频器、伺服电机这类强电磁干扰源的场景里尤为重要，能有效降低信号传输过程中的噪点、闪断问题，保证高清音视频信号的稳定传输。
