带挡边L型爬坡式物料输送设备

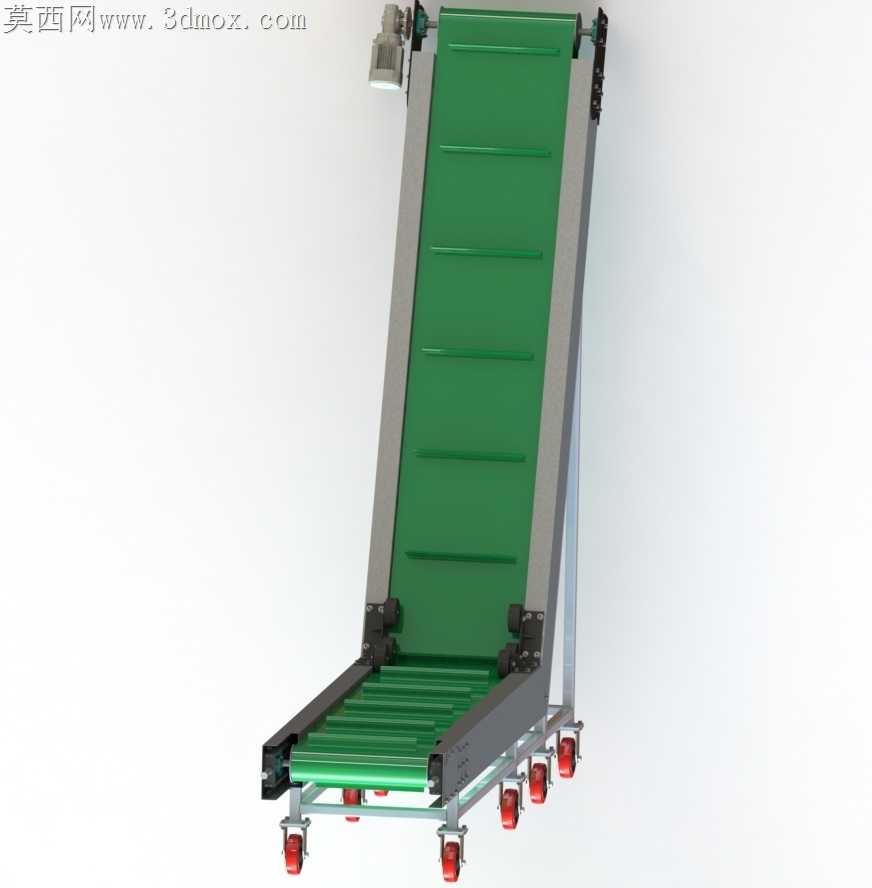

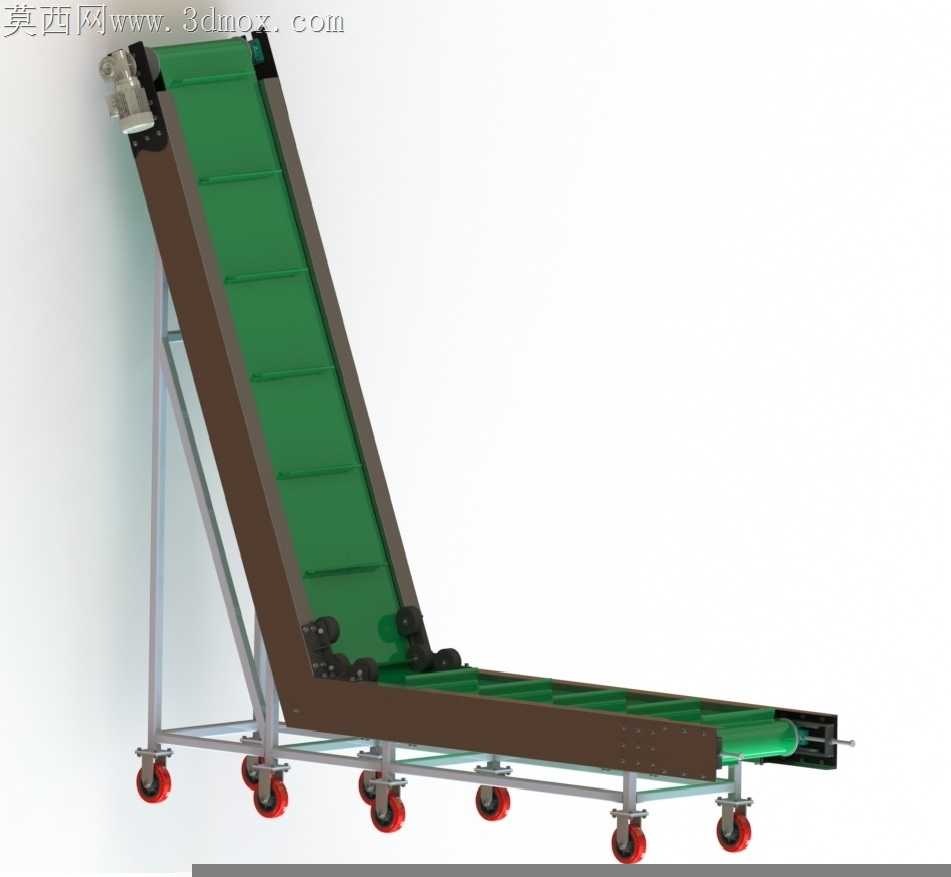

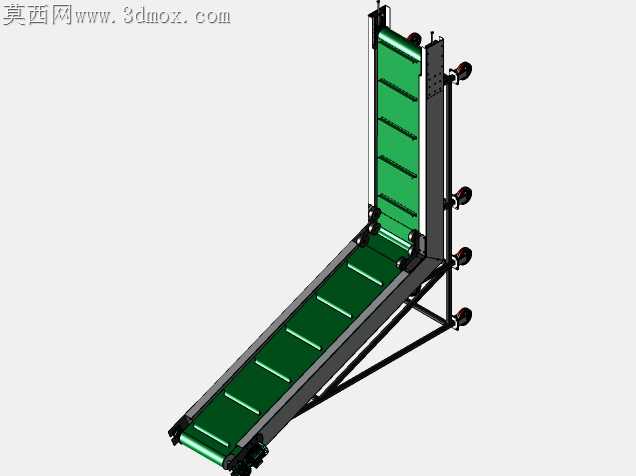

这款L型带式输送设备主要面向生产车间内存在高低差的物料转运场景，常见于包装生产线末端成品向高位码垛工位的输送、食品加工线原料从低位处理区向高位加工设备的喂料、注塑车间成型件从机台出料口向周转箱的提升转运，也可适配电商仓储分拣环节中不同楼层输送线的衔接作业，能够解决水平段接料后连续提升输送的需求，避免物料在爬坡段出现滑落、回退的问题。设备整体采用L型弯折结构，下部设置水平接料段，可直接对接各类生产设备的出料口，无需额外增设转接导料结构，上部倾斜提升段可根据现场工位高度调整倾斜角度，将物料平稳输送至目标高位，相比传统直斜式爬坡输送机，水平段的接料适配性更强，不会出现直斜机进料端与低位设备对接时的高度差漏料问题。设备的输送面采用带横向挡条的绿色PVC皮带，挡条等间距分布在皮带表面，能够在爬坡过程中承托物料，避免散装物料、箱装小件在重力作用下下滑，皮带宽度设置为50厘米，3毫米的带厚兼顾了承重能力与弯折韧性，可适配L型弯折处的小半径转向需求，不会出现皮带折损、跑偏的问题。驱动端采用交流齿轮箱电机搭配变频器的组合，可根据输送物料的重量、生产节拍灵活调整输送速度，速度调节范围覆盖常规生产的慢节拍上料与快节拍分拣需求，启动与停机过程平缓，不会因惯性导致物料移位倾倒。设备的支撑框架采用型钢焊接结构，倾斜段与水平段的衔接处做了加强筋加固，避免长期承重出现框架变形，底部全部配置带刹车的万向脚轮，可根据生产布局变化灵活推移设备位置，调整到位后踩下刹车即可固定设备，无需打膨胀螺丝做地面固定，适配柔性生产的快速换线需求。设计过程中重点考量了L型拐点处的皮带托辊排布，在拐点位置加密布置了承托托辊，避免皮带在物料重压下出现凹陷、跑偏，同时在皮带两侧设置了导向挡边，防止物料从皮带侧边掉落；整体安装边界充分考虑了车间通道的通行需求，设备底部支腿高度预留了常规清洁工具的进出空间，方便日常清理皮带下方洒落的物料，倾斜段的侧边预留了安全防护网的安装孔位，可根据现场安全需求加装防护结构，避免人员衣物卷入转动部件。
