可伸缩柔性辊筒输送线结构设计

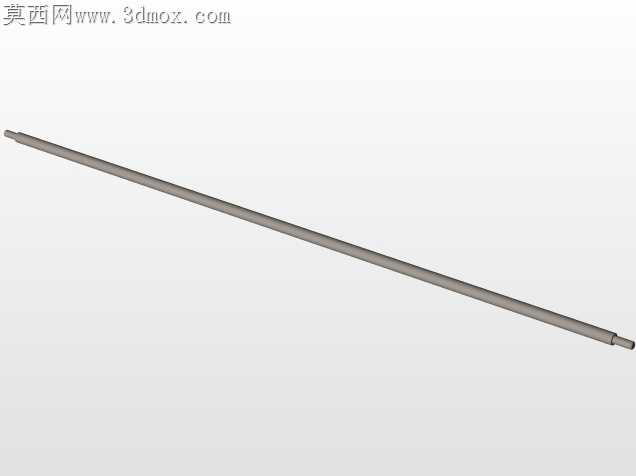

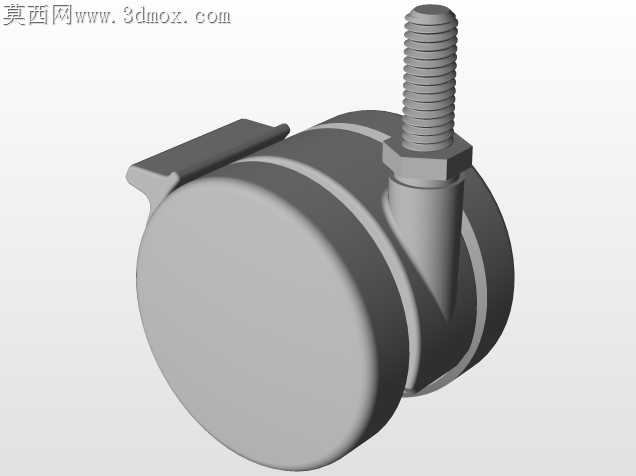

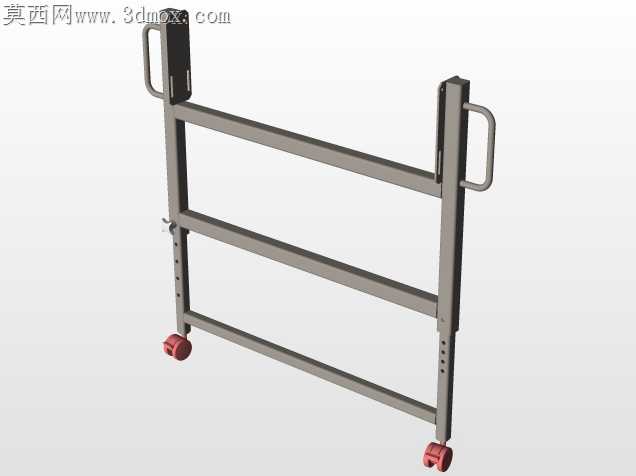

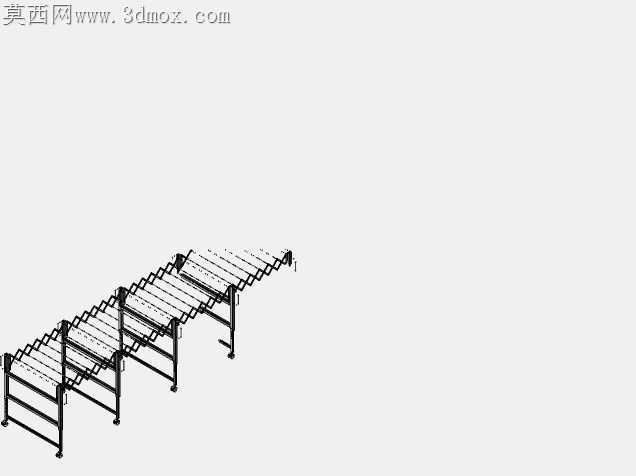

这款柔性输送设备主要面向生产车间物料周转、仓储装卸货、跨工位物料转运场景设计，可适配不规则作业路径下的物料输送需求，解决传统固定输送线无法灵活调整输送路径、难以适配临时作业点位的痛点。在实际生产场景中，该设备可对接生产流水线末端完成成品下线转运，也可在仓储区域配合装卸货作业，根据货车停靠位置、仓库内临时堆货点位灵活调整伸展长度与弯折角度，无需额外搭建固定支架即可快速投入使用，大幅降低临时输送作业的设备部署成本。设备采用多段铰接式机架结构，每段机架配备独立的支撑腿，支撑腿底部设置可调高度脚座，可适配存在轻微高度差的不平整地面，保证输送面整体水平度，避免物料输送过程中出现卡顿、滑落问题。输送面采用密集排布的无动力辊筒结构，辊筒转动阻力低，操作人员仅需施加轻微推力即可推动物料沿输送面移动，针对箱装、袋装、规则外形的工业零部件都有良好的适配性，单段输送面可承载常规重量的生产物料，满足绝大多数轻工、电子、包装行业的物料转运载重需求。设计过程中重点考量了设备的柔性调整能力，相邻机架段采用可水平弯折的铰接结构，可根据作业场地的实际布局弯折成S型、L型等多种路径形态，伸展状态下可覆盖十余米的输送距离，收缩状态下体积仅为伸展状态的三分之一，可快速收拢后推移至存放区域，不占用车间固定作业空间。机架整体采用标准化型材拼接设计，所有支撑结构均做了圆角钝化处理，避免作业过程中剐蹭操作人员，铰接位置设置阻尼限位结构，调整弯折角度后可自动锁止，无需额外固定件即可保持形态稳定。安装过程中无需预埋固定螺栓，仅需将设备推移至作业点位，调整各支撑腿高度保证输送面水平即可投入使用，设备整体宽度适配标准周转箱、纸箱的通行尺寸，两侧预留的机架边框可加装导向挡边，避免小尺寸物料从输送面侧边滑落，也可根据实际使用需求在任意位置加装挡停机构，实现物料的临时停留与工位分配。
