R1200半径90度皮带转角输送设备结构

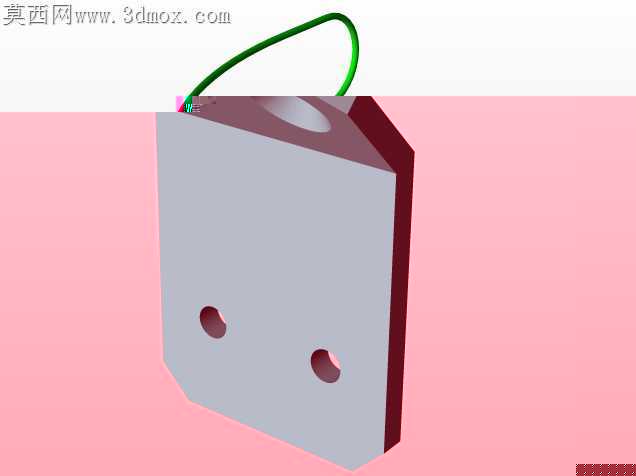

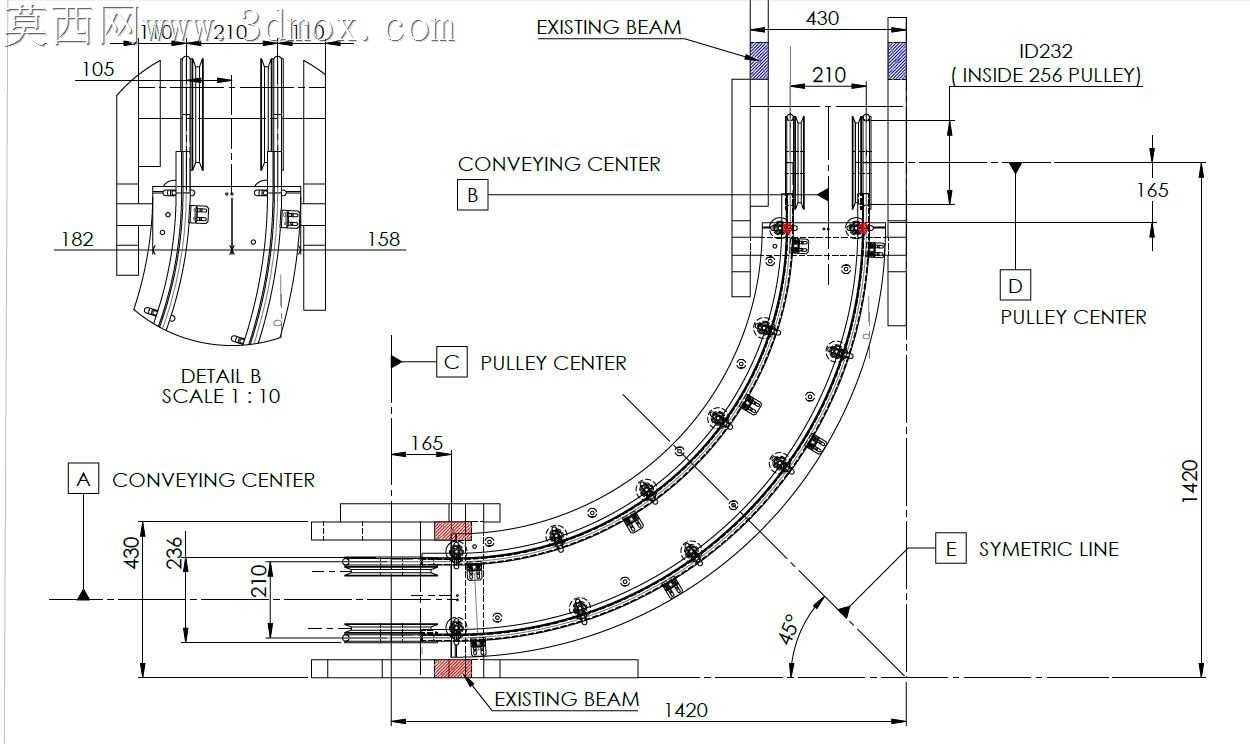

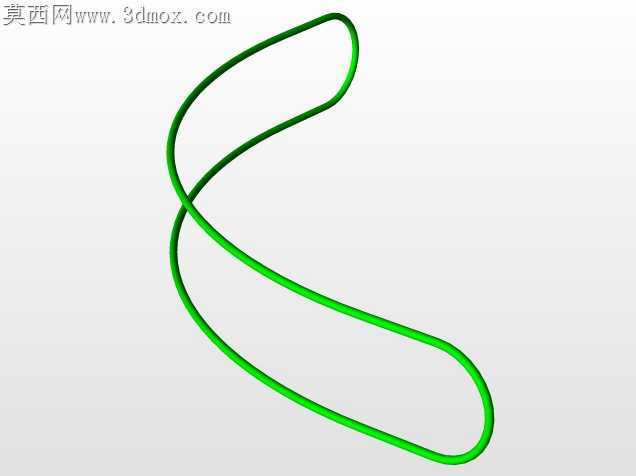

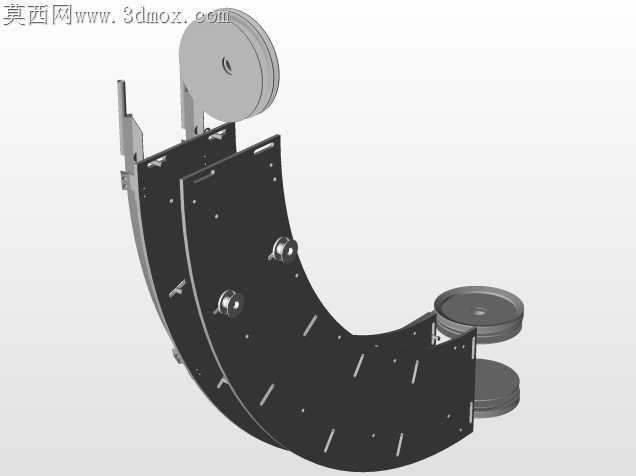

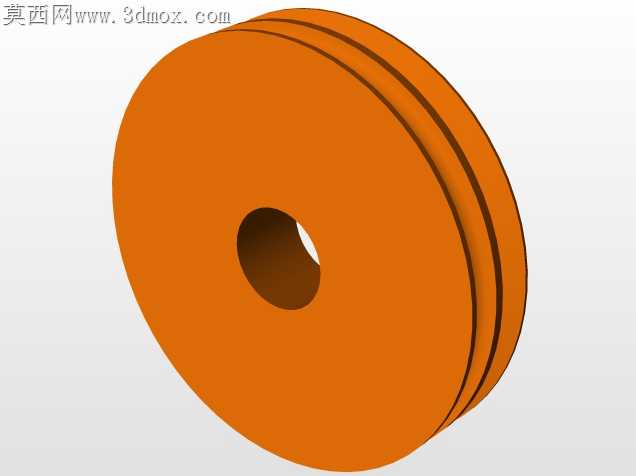

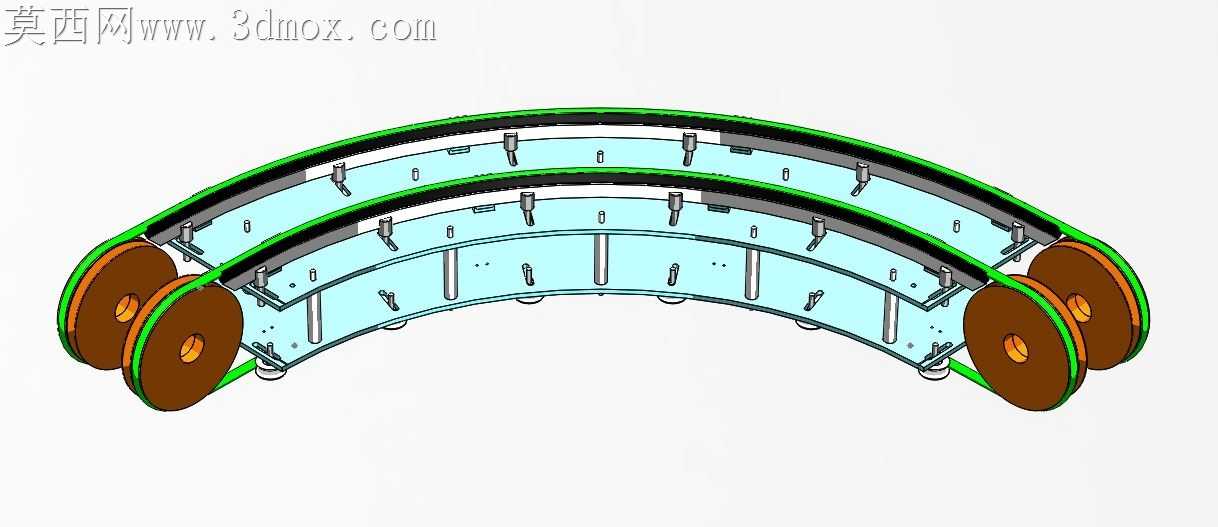

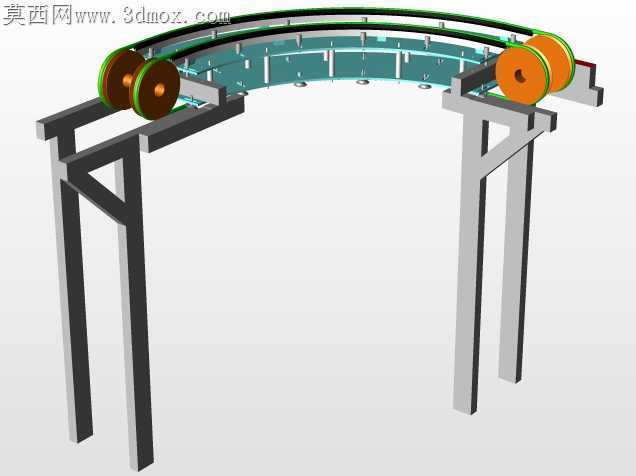

这款R1200半径的皮带转角输送结构，主要应用在生产流水线的布局转向环节，适配电子组装、食品包装、电商仓储分拣、轻工产品加工等多个行业的生产线排布需求，能够在有限的车间空间内完成物料的90度转向输送，解决直线输送线无法适配拐角场地、多线衔接需要转向过渡的痛点，避免人工转接物料带来的效率损耗与磕碰损伤风险。设备的核心用途是在相邻两段呈直角布置的输送线之间，实现工件的平稳转向过渡，可输送尺寸适配输送宽度的盒装、袋装、规整块状工件，输送过程中工件姿态稳定，不会因为转向动作出现偏移、掉落或者卡滞的情况。从功能特性来看，这款转角输送结构采用双列弧形皮带的布置形式，内外圈皮带匹配转弯半径的线速差设计，能够保证工件在转弯过程中保持相对位置不变，不会因为内外圈行程差出现工件偏转错位；机架采用弧形型材拼接成型，整体刚性充足，支撑脚座预留了高度调节余量，可适配不同高度的对接输送线，安装时能够快速调整水平度与对接高度，减少现场调试的工作量。设计思路上，这款结构优先考虑了输送平稳性与安装适配性，转弯半径设定为1200mm，属于行业内通用性较强的转角规格，既不会因为半径过小导致工件转弯时离心力过大甩出，也不会因为半径过大占用过多的车间场地空间；输送面的支撑结构采用密集分布的耐磨托条，能够在皮带运行过程中提供均匀的支撑，避免皮带长时间运行出现下塌、跑偏的问题，两端的辊轮组采用锥面设计，匹配弧形皮带的运行轨迹，保证皮带张紧度均匀，运行过程无异常抖动。从安装边界来看，设备整体呈90度扇形布局，内圈转弯半径1200mm，两端的对接接口为标准直边段，可直接与同宽度的直线皮带输送机对接，安装时仅需要固定底部的支撑脚，调整好两端对接面的高度差与水平度即可投入使用，整体结构预留了传动装置的安装位，后续可根据输送速度、负载需求匹配对应的驱动组件，适配不同节拍的生产线输送需求，不管是轻载的小件快速输送，还是中等负载的规整工件输送，都能通过调整驱动参数满足使用要求。
