电隔离4A双栅极驱动器封装结构

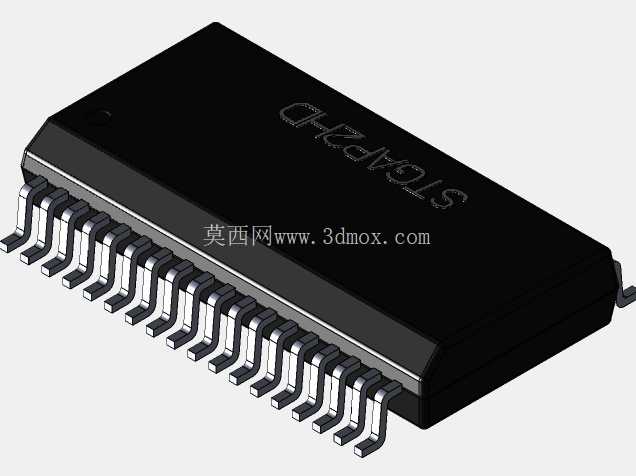

　　在工业变频、新能源逆变、伺服驱动这类功率变换场景里，栅极驱动器是连接控制侧弱信号与功率侧强电回路的核心衔接部件，电隔离型双栅极驱动器的存在，直接解决了高低压域共地干扰、浪涌串入控制回路烧毁主控芯片的工程痛点，这款4A输出能力的双栅极驱动器，采用宽体SOP类表贴封装，两侧鸥翼型引脚沿封装本体长边对称排布，引脚间距遵循常规表贴器件的标准节距设计，能适配市面上绝大多数通用SOP封装焊盘的PCB布局，不需要额外定制特殊焊盘尺寸，能有效降低PCB制版的成本与加工难度。

　　从结构设计来看，封装本体采用黑色环氧塑封材质，本体表面做了哑光处理，既可以规避生产组装环节的视觉反光干扰，也能提升塑封本体的耐摩擦性能，避免周转、焊接过程中表面标识被磨花导致的物料错用问题。引脚部分采用铜基镀锡工艺，鸥翼型弯折角度经过精准校核，既能保证回流焊过程中焊锡的爬升浸润效果，也能在器件经历温度循环时，通过引脚自身的微形变吸收热应力，避免塑封本体与PCB基材热膨胀系数不匹配导致的焊盘开裂、引脚脱焊问题。

　　电隔离性能的实现，依托封装内部集成的隔离层结构，不需要在PCB上额外布置光耦或者分立隔离器件，就能实现控制侧与功率侧的电气耐压隔离，能直接阻断功率回路的共模干扰串入MCU控制端，在大功率开关电源、光伏组串逆变器、工业伺服驱动器的功率板设计中，这类集成隔离的栅极驱动芯片能大幅精简PCB布板面积，减少分立器件带来的寄生参数影响，提升驱动回路的响应速度。4A的峰值输出电流能力，足以直接驱动中小容量的IGBT或者MOSFET功率管，不需要额外增加外置推挽放大电路，在低压大电流的BLDC电机驱动、车载充电机的功率级设计中，单颗芯片就能完成上下桥臂两个功率管的驱动输出，双路独立的驱动通道之间也做了内部隔离，避免上下桥臂驱动信号串扰导致的直通短路问题。

　　从安装边界来看，封装本体的厚度控制在常规表贴IC的标准尺寸范围内，在板卡堆叠安装的场景下，不会和上层的结构件、散热片产生空间干涉，引脚伸出本体的长度经过优化，既满足波峰焊、回流焊的工艺要求，也不会因为引脚过长导致运输过程中引脚变形，影响SMT贴片的良率。在实际选型应用中，这类双路隔离栅极驱动器可以替代传统的光耦加独立驱动芯片的分立方案，减少板上器件数量，降低BOM成本，同时集成化的设计也能减少分立器件之间的走线长度，降低驱动回路的寄生电感，避免功率管开关过程中因为驱动信号振铃导致的误导通、开关损耗增大问题。建模过程中对封装的细节还原覆盖了引脚的弯折弧度、塑封本体的边角倒角、表面标识的蚀刻深度，能直接用于PCB布局的3D干涉检查、生产组装环节的工装夹具设计验证，也可以用于电力电子教学演示、产品方案展示的可视化环节，帮助结构工程师、硬件工程师在设计阶段就直观确认器件的空间占位，避免后期打样出现装配干涉的问题。
