多通连接结构逆向重构实体

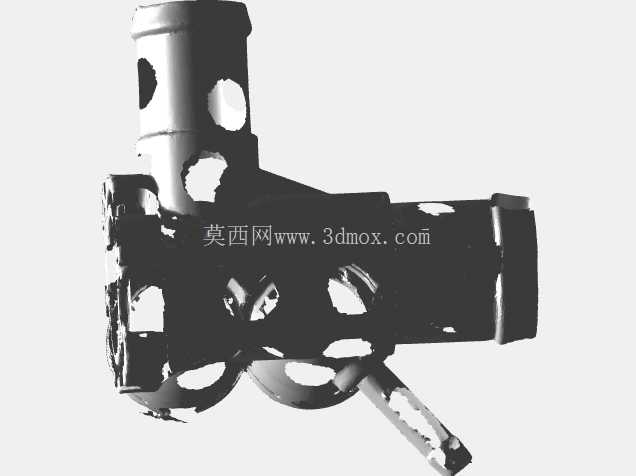

　　从扫描得到的点云数据逆向重构的时候，首先要做的是点云去噪，把现场扫描时沾到的油污、锈蚀凸起的杂点去掉，还原构件本身的基体轮廓，尤其是几个接口的同轴度、端面的平面度，这些尺寸直接影响后续安装后的密封性能，要是端面平面度偏差超过0.1mm，安装后很容易出现渗漏，需要反复调整垫片厚度，甚至会因为应力集中导致接口开裂。这个构件的主体是一体成型的腔体结构，三个接口的轴线不在同一个平面上，其中竖直方向的接口是主通路，通径最大，负责主要的介质输送，两个侧向的接口是分支通路，分别接不同的支路管线，接口处的凸台结构是用来安装卡箍或者法兰压盖的，凸台上的缺口是安装定位用的，现场安装的时候对准缺口就能保证接口的朝向正确，不用反复调整角度，能大幅缩短现场停机更换的时间。在流体输送、管路布设的现场改造场景里，经常会遇到老旧设备上的异形连接构件没有原始设计图纸的情况，这类构件往往是设备运行多年后出现磨损、渗漏，需要替换但找不到配套备件，这时候逆向重构的三维模型就成了备件加工、管路改道的核心依据。这次重构的多通连接结构，是现场管路系统里的核心转接部件，它同时承接三个不同走向的管路接口，还要兼顾安装空间里的避让需求，不能和周边的支架、阀体产生干涉。

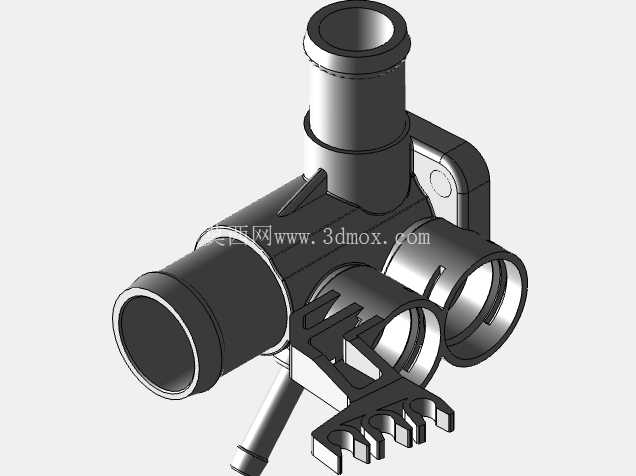

　　在重构模型的时候，特意保留了构件外壁的加强筋结构，这些加强筋沿着三个接口的交汇位置分布，刚好对应介质流动时的压力冲击区域，原来的构件在长期使用中没有出现开裂，就是因为这些加强筋的位置设计合理，分散了介质压力变化带来的应力，重构的时候不能随意修改加强筋的厚度和走向，不然加工出来的备件强度不够，用不了多久就会在交汇位置出现裂纹。安装边界方面，这个构件的整体外轮廓要适配原有管路的安装空间，竖直方向接口的端面到侧向最远接口的端面距离，要和原有安装位的预留尺寸匹配，侧向接口下方的支撑脚结构是用来搭在管路支架上的，能分担构件本身和管路的重量，避免接口处承受额外的弯矩，要是重构的时候忽略了支撑脚的位置和高度，安装的时候就会出现构件悬空，所有重量都压在接口法兰上，时间长了会把法兰螺栓拉变形。

　　另外，构件外壁的几个通孔是安装固定拉筋用的，拉筋连接到周边的固定支架上，能减少设备运行时管路振动带来的构件晃动，这些通孔的位置度要严格按照扫描数据还原，不然现场安装的时候拉筋对不上孔位，就得现场重新打孔，既破坏构件的防腐层，又耽误施工进度。逆向建模的时候，还要注意腔体内部的流道过渡，三个通路交汇的位置是圆弧过渡，没有直角拐角，这样能减少介质流动时的阻力，也能避免介质里的杂质在拐角处沉积堵塞，要是重构的时候把过渡圆角做小了，不仅会增加流阻，还会在拐角处形成涡流，长期冲刷会把内壁磨薄，缩短构件的使用寿命。

　　这类异形多通构件的逆向重构，核心不是单纯还原外形，而是要把原有设计里的功能细节都还原出来，包括定位结构、加强结构、安装避让、流道设计这些隐含的工程逻辑，不能只做一个看起来像的外壳，不然加工出来的备件装上去用不了多久就会出问题，反而影响整个管路系统的稳定运行。在实际的现场改造项目里，这类逆向模型还可以用来做管路的应力仿真，把重构好的模型导入仿真软件，加上实际的工作压力、振动参数，就能提前预判备件的使用寿命，也能在原有结构的基础上做小幅优化，比如在应力集中的位置稍微加厚壁厚，在不影响安装的前提下提升构件的可靠性，但是优化的前提是不改变原有的安装接口尺寸和外轮廓边界，保证能直接替换原有构件，不需要改动周边的其他管路和支架，这也是逆向工程在设备维修、备件国产化替换里最核心的价值，不用重新设计整个管路系统，只需要还原出适配的构件，就能以最低的成本恢复设备的正常运行。
