这款适配板是针对树莓派Pi5开发场景设计的接口转接硬件,在嵌入式开发、智能硬件原型验证、小型工控终端搭建的场景中,这类转接板能够解决开发板原生接口布局紧凑、接口类型不匹配、外接模块接线杂乱的实际问题。很多做嵌入式项目的工程师都遇到过这类情况:树莓派Pi5本身的板身尺寸有限,原生引出的排针、接口都集中在板边,当需要同时接入显示屏、传感器模组、通信模块、供电外设的时候,要么接口位置冲突导致插头无法同时插入,要么接线缠绕在一起,后期调试排查线路要耗费大量时间,甚至因为接口受力不均导致板载排针脱焊,损坏核心开发板。

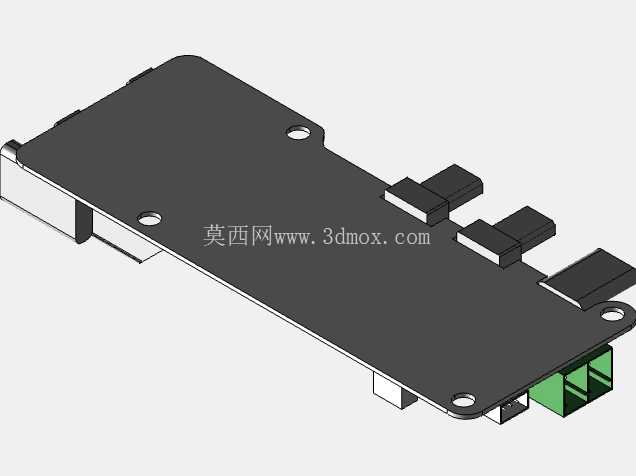

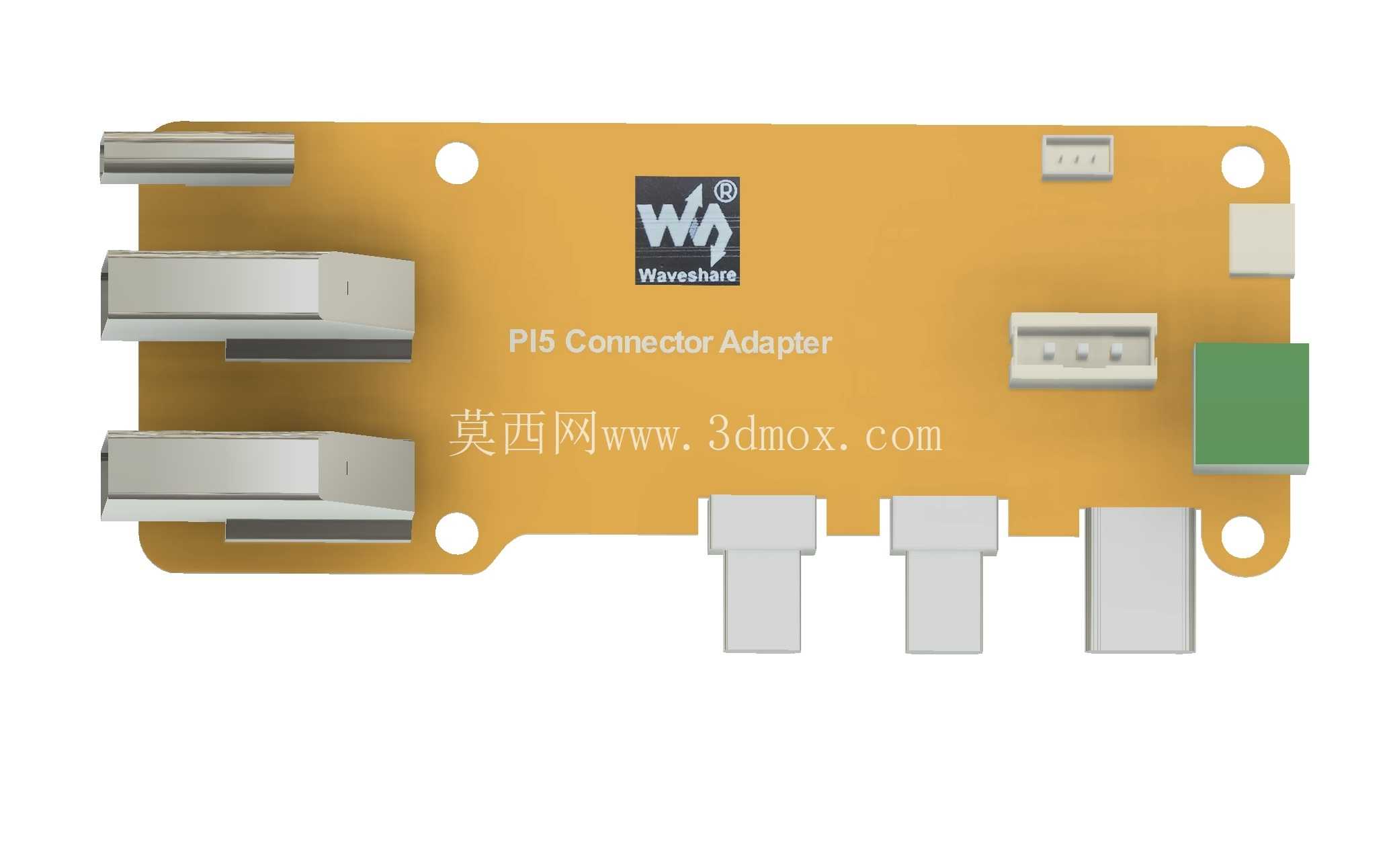

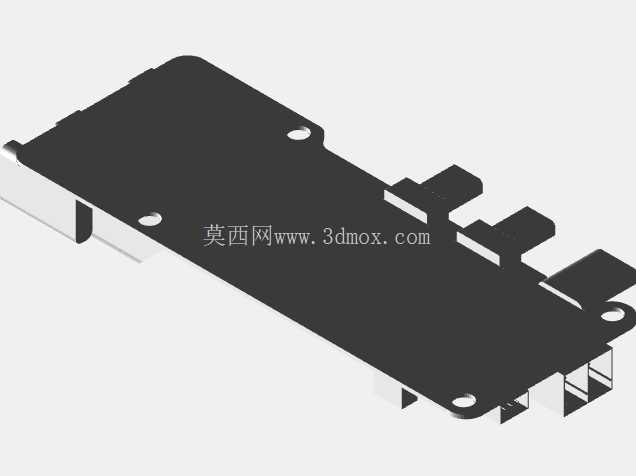

从结构设计来看,这款转接板采用FR-4玻纤基板作为主体承载,板身做了圆角处理,四个角位预留了标准的M2.5安装固定孔,孔位间距完全匹配树莓派Pi5的原生安装孔位,既可以直接堆叠固定在Pi5板身之上,也可以通过铜柱支撑固定在定制外壳内部,安装间隙预留了2mm的安全距离,不会和Pi5板身上的原有元件产生干涉,也不会因为堆叠挤压造成元件虚接。板身的接口布局做了分区规划,将不同类型的外接接口分散排布在板边的不同位置:大电流供电接口单独布置在板侧一端,避免供电线路和信号线路产生电磁干扰;高速信号接口对应Pi5原生的高速排针位置做了直连引出,走线做了等长处理,保证信号传输的完整性,不会因为转接出现信号丢包、传输速率下降的问题;低速传感器接口统一布置在另一侧,每个接口旁都预留了丝印标识位,接线时可以直接对应引脚定义,不用反复查阅引脚手册。

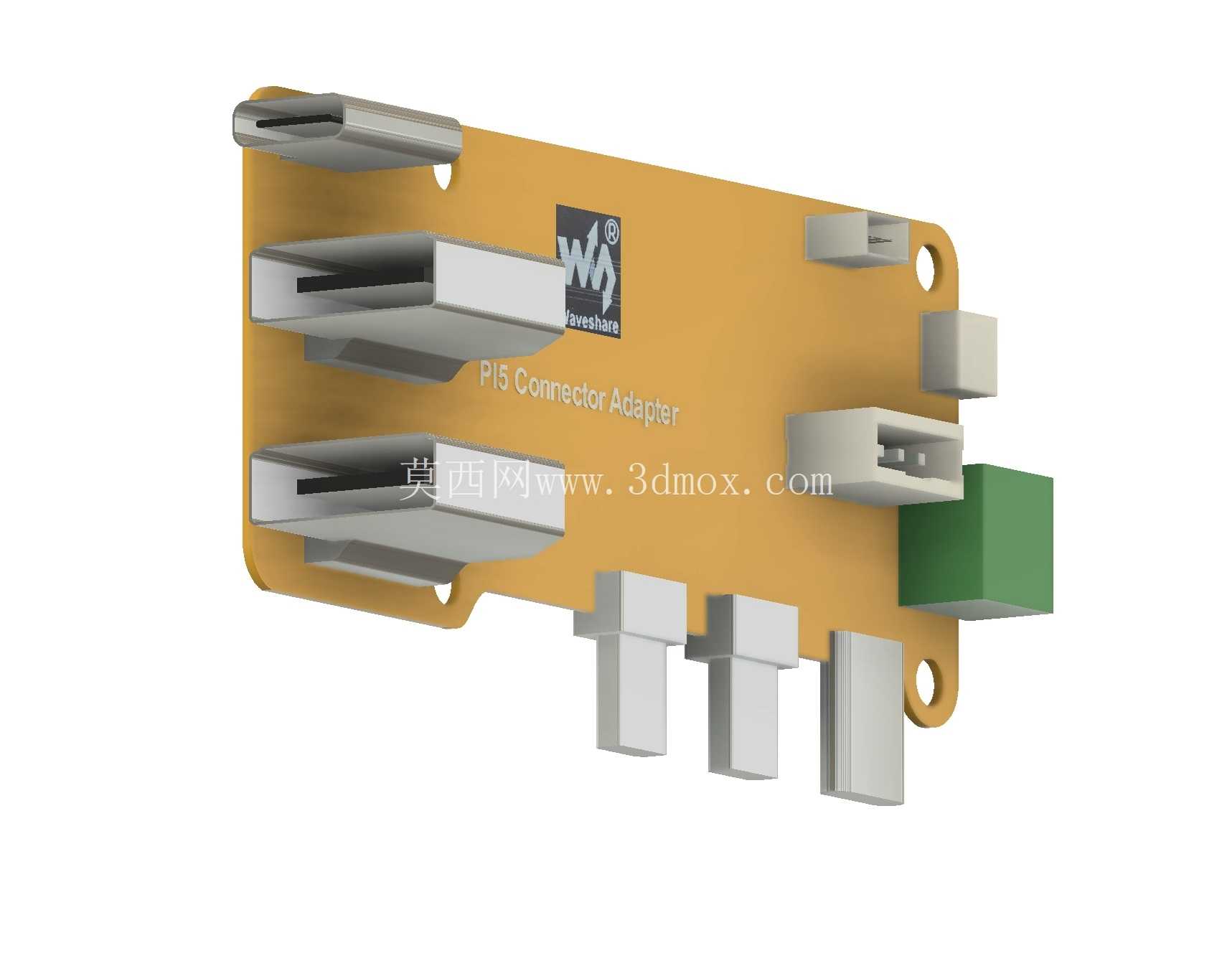

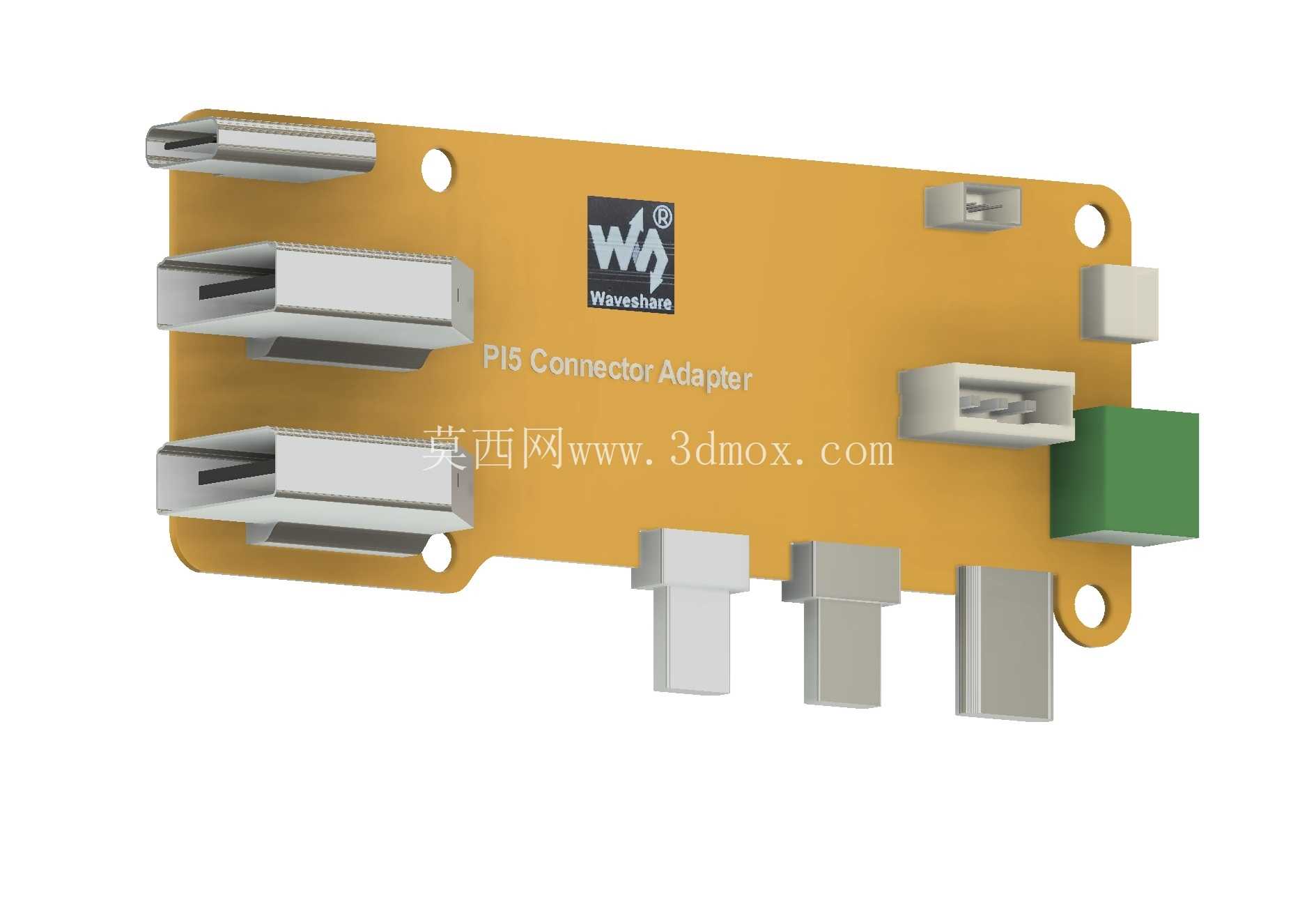

在实际功能层面,这款转接板将Pi5原生的紧凑排针接口转换为多种通用规格的接插件,包含常用的PH2.0端子座、卧式排针接口、USB类接口转接位、供电输入端子,能够直接对接市面上主流的传感器模组、显示屏排线、散热风扇供电线、外部通信模块,不需要额外做飞线或者杜邦线转接。很多做智能小设备开发的团队,在做原型机验证阶段,用这类转接板可以大幅缩短接线调试的时间,不用自己手工焊接转接线路,也避免了手工接线带来的接触不良、短路风险。板身上还预留了标识丝印区域,标注了每个接口的引脚定义和电压等级,接线时可以快速识别,避免接反电源烧坏外接模块。
从安装边界来看,板身整体轮廓尺寸略大于树莓派Pi5的板身,外扩的部分刚好是接口伸出的位置,不会额外占用过多的安装空间,适配市面上绝大多数通用的Pi5保护外壳,不需要对外壳做额外的切割修改。板载接口的插拔高度做了统一规划,所有卧式接插件的顶面高度保持一致,当堆叠安装在Pi5上时,整体顶面平整度较好,不会出现某个接口过高导致外壳盖合不上的问题。接插件全部采用耐插拔的环保材质,额定电流满足外接外设的供电需求,长期插拔使用也不会出现接触片松动的情况。在工业类小型采集终端的应用场景中,这类转接板还可以配合固定导轨使用,将整个核心板模块固定在电控柜内部的导轨上,接线更加规整,后期维护更换模块时也可以快速插拔,不用重新梳理全部线路。
设计过程中还考虑到了散热需求,板身和Pi5核心板之间预留的间隙可以保证空气流通,不会挡住Pi5核心处理器的散热风道,即使搭配主动散热风扇使用,也不会因为转接板的遮挡导致散热效率下降。板身的走线全部做了覆铜处理,大电流供电线路的走线宽度做了加宽处理,满负载供电时不会出现线路过热压降的问题,保证外接外设的供电稳定性。对于经常做嵌入式开发、智能硬件原型搭建的结构工程师和硬件工程师来说,这类标准化的转接适配板,能够省去自行设计转接PCB、打样焊接的流程,直接拿来就可以搭配核心板使用,大幅缩短项目的前期验证周期,也减少了自行设计转接板可能出现的引脚定义错误、走线干扰等问题。
