120mm规格直流无刷离心鼓风机结构设计

在工业电子设备散热、小型通风送风场景中，这类120×32mm规格的离心鼓风机是应用频次极高的送风部件，和常规轴流风扇的直吹送风逻辑不同，离心式鼓风结构依靠叶轮旋转产生的离心力将气流从蜗壳导向侧方出风口，能在有限安装空间内提供更高的风压，适配风阻较大的密闭风道场景。从实际选型适配的角度看，这类风机常被用在工控机箱散热、小型设备风道送风、3D打印机散热模组、净化器送风单元、服务器局部散热等场景，相比同尺寸轴流风扇，它的送风指向性更强，不会出现气流四散的问题，能精准将冷却气流引导至需要散热的发热元件位置。

从结构设计逻辑来看，这款鼓风机采用了典型的前倾式多叶片叶轮设计，叶轮叶片数量经过风道仿真优化，在保证送风效率的同时尽可能降低旋转过程中的气流紊流噪音，蜗壳的型线采用对数螺旋线设计，能顺滑引导叶轮甩出的气流向出风口汇聚，减少蜗壳内部的气流涡流损失。风机的安装固定位设置在蜗壳侧边的四个带安装孔的凸耳上，凸耳的位置经过尺寸校核，适配行业内通用的120mm规格鼓风机安装孔位标准，安装时不需要额外定制转接支架，直接采用对应规格的螺丝就能完成固定，能大幅降低设备组装阶段的适配成本。

尺寸边界上，这款风机主体的长宽尺寸为120mm，整体厚度为32mm，属于同规格离心风机里的常规厚度尺寸，出风口的尺寸和蜗壳的出风段型线匹配，能对接常规的矩形通风风道，不需要额外做变径转接。在结构细节处理上，叶轮和蜗壳之间的间隙控制在合理范围内，既避免叶轮旋转时和蜗壳内壁产生刮擦，也不会因为间隙过大导致气流回流损失风压；电机安装位设置在叶轮中心的圆形腔体中，直流无刷电机的定子和蜗壳主体固定，转子和叶轮直接连接，省去了额外的传动结构，既降低了整体结构的复杂度，也减少了传动过程中的能量损耗和运行震动。

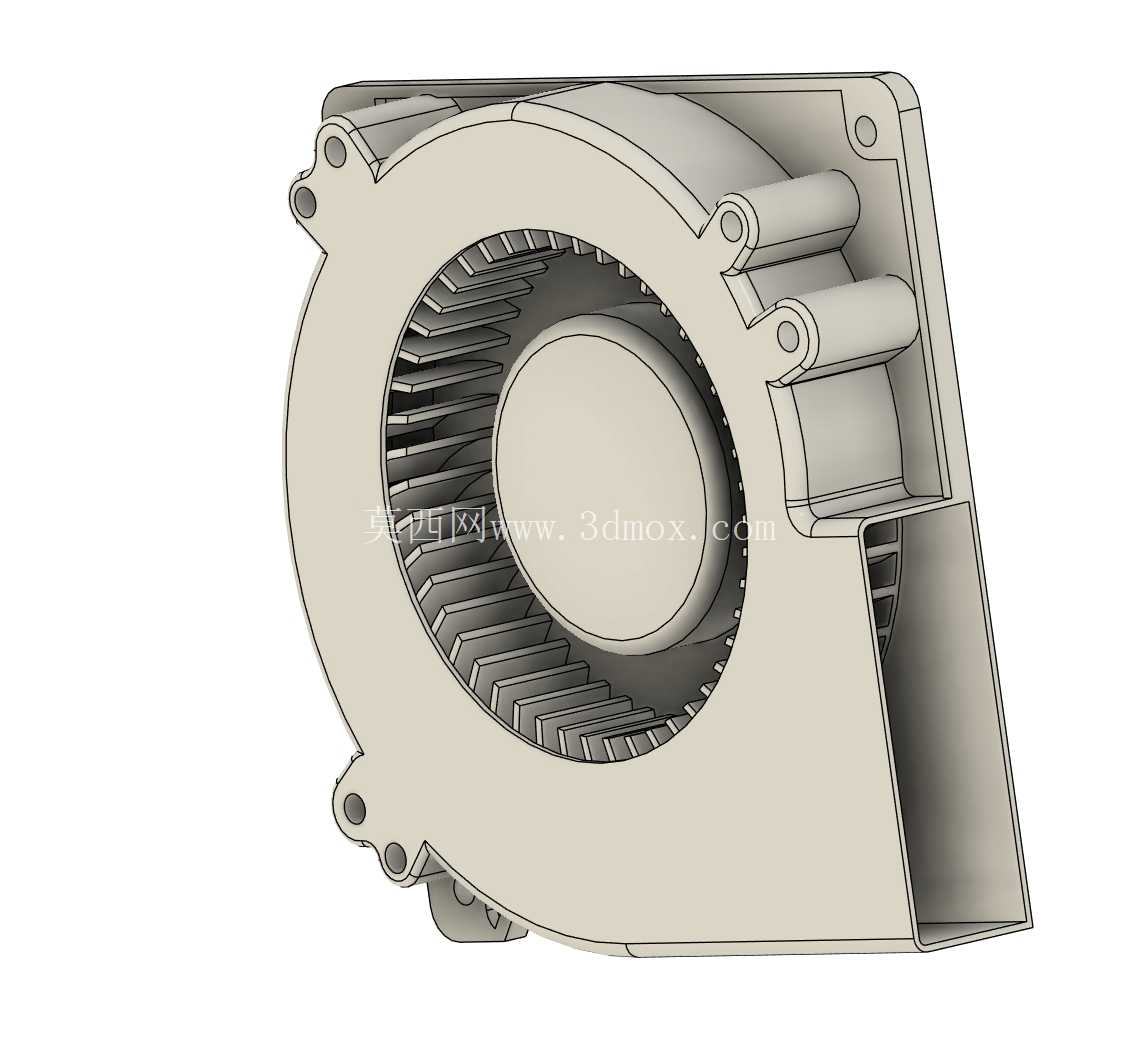

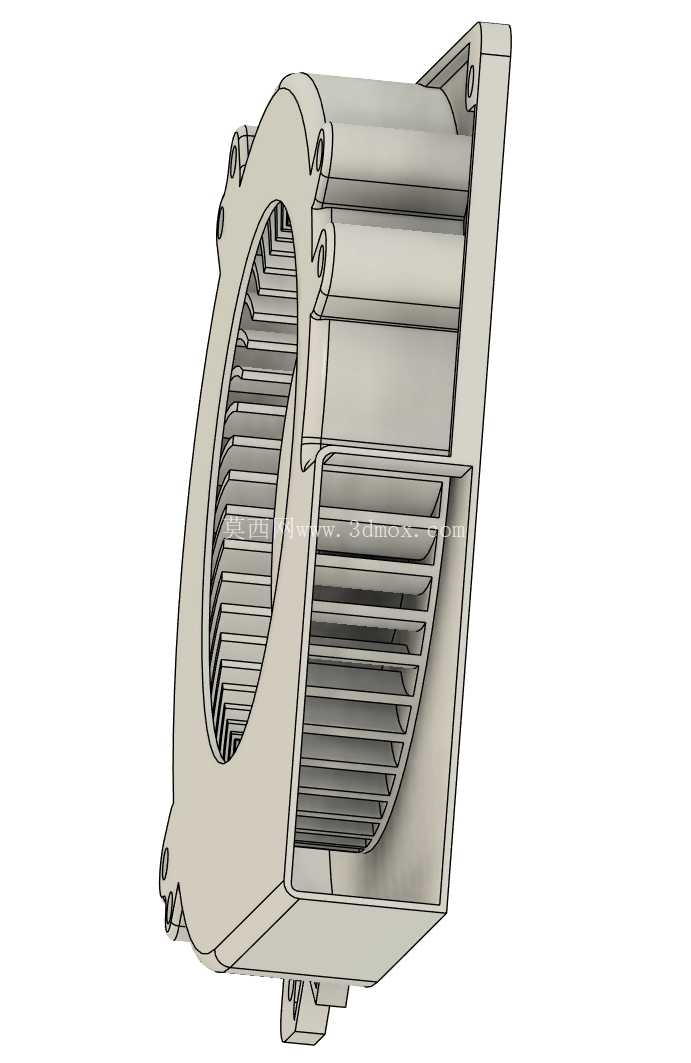

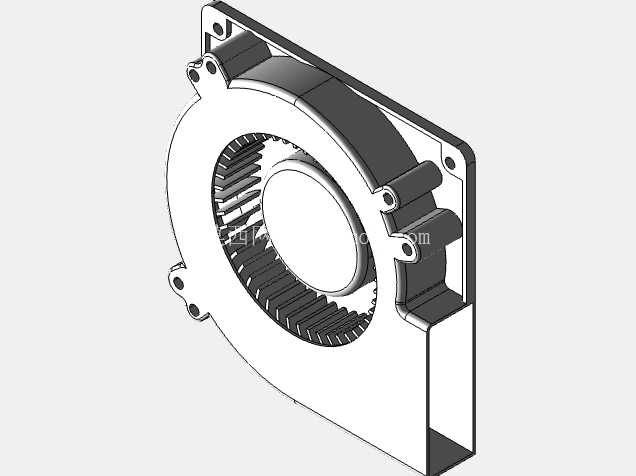

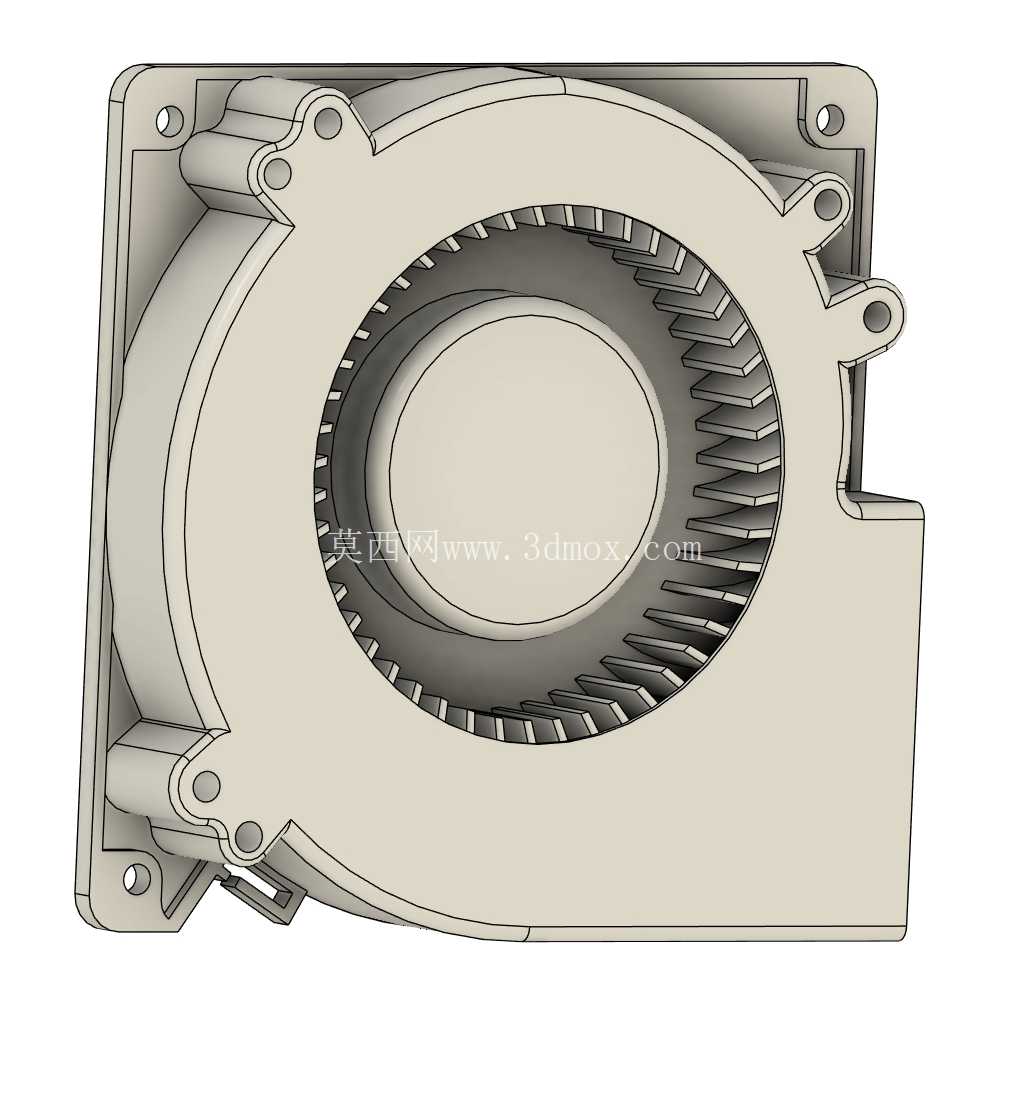

从三维建模的角度来看，这款模型完整还原了风机的所有结构细节，包括蜗壳的壁厚、安装凸耳的倒角、叶轮叶片的曲面弧度、出风口的导流结构，在做设备整体结构设计时，可以直接将该模型导入装配体中做干涉检查，提前验证安装空间是否充足、风道对接是否匹配，避免后期打样阶段出现尺寸不匹配的问题。对于结构设计从业者来说，这类标准化的风机模型能大幅缩短散热系统的设计周期，不需要从零开始绘制风机的每一处细节，只需要根据实际选型的参数核对安装尺寸和外形边界，就能直接完成整机的布局设计。在实际设备运行过程中，这类离心鼓风机的送风方向和进风方向呈90度垂直，能很好地适配侧面出风的设备结构，不会像轴流风扇那样需要在设备面板上预留大面积的进风出风网孔，能提升设备外壳的整体密闭性，减少灰尘从风道进入设备内部的概率。同时，直流无刷的驱动方式也让这款风机具备转速可调、运行寿命长、电磁干扰低的特点，能适配对运行稳定性要求较高的工业设备场景，不会因为风机的故障导致设备整体散热失效。
