方形轴流散热风扇结构三维设计

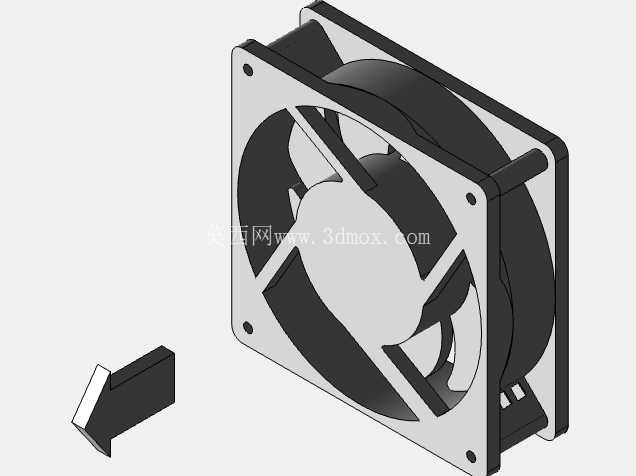

　　这款方形轴流散热风扇的结构设计，核心围绕小空间强制风冷场景的安装适配与散热效率需求展开，在工控机柜、通讯设备、小型电源模块、桌面电子设备的散热回路中，这类轴流风扇是最基础也最常用的风冷执行部件，设计过程中需要平衡风阻、安装兼容性、运行稳定性三个核心维度的需求。从外形结构来看，这款风扇采用标准方形外框设计，外框四个角预留了沉头安装孔位，安装孔的孔距遵循行业通用的同规格风扇安装尺寸规范，能够直接适配现有标准安装位，不需要额外做安装支架的改型，外框的厚度控制在常规薄型风扇的尺寸区间内，不会占用过多设备内部的纵深空间，对于内部空间紧凑的小型电子设备、嵌入式工控装置来说，这种薄型方框结构的适配性更强。

　　扇叶部分采用大弦长后掠式叶片设计，叶片的曲率经过优化，在额定转速下能够推动足够的轴向气流，同时叶片与外框内壁的间隙控制在极小的范围内，减少叶顶间隙的气流回流损失，提升送风效率，叶片与中心轮毂的过渡位置做了圆弧过渡处理，避免应力集中，同时减少气流在轮毂位置的紊流，降低运行过程中的气动噪音。中心轮毂部分集成了扇叶的固定与转轴支撑结构，轮毂的直径设计兼顾了电机安装空间与有效通风面积的平衡，不会因为轮毂过大遮挡中心区域的通风路径，也不会因为轮毂尺寸不足导致内部驱动电机没有足够的安装空间。外框的进风侧与出风侧都做了微小的导流倒角，能够引导气流平顺进入扇叶做功区域，减少进风侧的气流涡流，降低入口风阻。

　　在实际设备选型应用中，这类风扇通常安装在设备壳体的通风孔位，通过强制空气对流带走设备内部功率器件产生的热量，设计时需要匹配设备的热耗散功率计算所需的风量，同时结合设备内部的风道阻力选择合适风压的扇叶参数，这款模型的结构还原了量产风扇的所有关键安装与外形特征，结构设计人员在做设备整体布局时，可以直接调用该模型进行装配干涉检查，提前验证安装位的空间预留是否合理，通风路径是否存在遮挡，避免后期样机试制阶段出现安装干涉、通风不畅的问题。

　　从建模逻辑来看，这款模型的结构拆分清晰，外框、扇叶、轮毂各个特征的建模基准统一，安装孔的位置、扇叶的旋转对称特征都做了参数化约束，方便设计人员根据实际需求调整尺寸参数，适配不同规格的散热需求，比如调整外框边长适配更大或更小的安装位，调整叶片角度改变风量风压参数，都可以在现有模型基础上快速修改，不需要从零开始建模。在安装边界的设计上，外框的安装孔采用沉头结构，安装后螺丝头不会突出外框表面，既可以避免螺丝突出影响设备外观，也能防止螺丝头与周边其他零部件产生干涉，外框的侧边做了微小的拔模斜度，符合注塑量产的工艺要求，如果是采用塑料材质生产，不需要额外做结构改模就能直接满足注塑成型的工艺需求。扇叶的数量选择了兼顾风量与噪音的平衡方案，叶片的分布采用不等距设计思路的特征还原，能够降低特定频率的气动噪音，提升设备运行时的声学舒适度，适合对运行噪音有要求的民用电子、办公设备场景。在实际装配场景中，这类风扇既可以采用螺丝直接固定在设备壳体上，也可以搭配减震胶钉进行安装，减少风扇运行时的振动传递到设备壳体上，降低结构振动产生的噪音，模型的外框安装孔尺寸也适配常规规格的减震胶钉，不需要额外修改孔位尺寸。
