多排针电气PCB板端连接端子结构

在工业控制板卡、消费电子主板、电源模块等各类PCB应用场景里，板间信号与电力的稳定传输始终是结构设计阶段需要重点考量的环节，这类多排针式PCB连接器，正是为解决高密度板对板、板对线的并行连接需求开发的接插结构。从实际使用场景来看，这类连接器常被用在工控IO扩展板、嵌入式核心板载板对接、伺服驱动信号转接等位置，需要在有限的PCB板面积上实现数十路信号的并行传输，同时要兼顾接插后的保持力、长期通电的接触可靠性，以及批量生产时的SMT或波峰焊适配性。

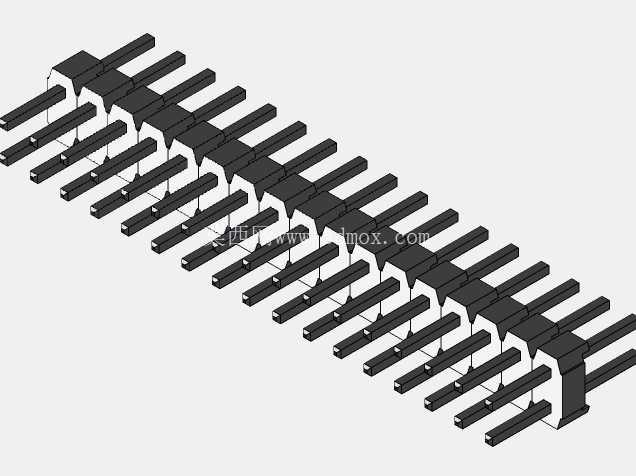

从结构设计逻辑上看，该款连接器采用等间距多排平行排针布局，每一根插针的根部都设计有与塑胶本体嵌合的卡位结构，避免插针在接插受力时出现轴向窜动或者转动，塑胶本体的分隔筋将每一根插针独立隔离，既可以防止相邻插针之间出现焊锡连桥，也能提升接插过程中插针的抗弯折能力。插针的接触端采用统一的导向倒角设计，对接时可以顺利导入母座的接触簧片内，不会出现插针顶弯、对位偏移的问题，插针的焊接端长度经过严格控制，过波峰焊时焊锡爬升高度不会超过塑胶本体的底部限位面，避免焊锡溢入接插区域影响后续对接。

在安装边界的考量上，该连接器的塑胶本体底部设计有贴合PCB板面的定位凸台，对应PCB上需要开设匹配的定位孔，焊接前可以先将连接器通过定位凸台预固定在板面上，避免过炉时出现偏移。整体排针的间距符合通用接插件的标准间距规范，排与排之间的距离也经过公差匹配，确保对接时所有插针可以同步进入母座的对应孔位，不会出现个别插针受力过大的情况。塑胶本体的高度控制在合理范围内，既保证插针的有效接插深度满足接触可靠性要求，也不会因为本体过高占用过多的板上垂直空间，适配紧凑化的设备内部安装需求。

从功能特性来看，每一根插针的接触部位都采用平直设计，与母座簧片形成足够的接触面积，降低接触电阻，减少大电流信号传输时的温升，多排平行的布局可以在相同的板上占用宽度下，提供比单排排针多一倍的接插点位，非常适合IO点位密集的控制类电路板使用。插针的材质选用具备良好弹性与导电性的金属材料，表面做镀层处理，提升抗氧化能力，保证长期使用下的接触稳定性，塑胶本体则选用耐高温的绝缘材料，能够承受波峰焊或者回流焊的高温环境，不会出现高温变形、插针移位的问题。

在实际选型应用时，需要注意该连接器的接插方向为垂直于PCB板面的直插式，对接时的受力方向需要与板面保持垂直，避免侧向受力导致插针弯折或者焊盘脱落，塑胶本体两侧可以根据实际需求增加固定卡扣，进一步提升与母座对接后的保持力，在存在振动的工业设备场景下使用时，额外的卡扣结构可以有效防止接插件因为长期振动出现松脱、接触不良的问题。另外，该连接器的所有插针长度保持一致，对接时的受力均匀分布在每一个接触点位上，不会出现局部插针提前受力导致的结构损坏，焊接端的可焊性处理也适配常规的PCB焊接工艺，不需要额外调整焊接参数就可以实现可靠的焊点连接，适合批量生产的电路板组装需求。
