欧规插脚快充电源适配器结构设计

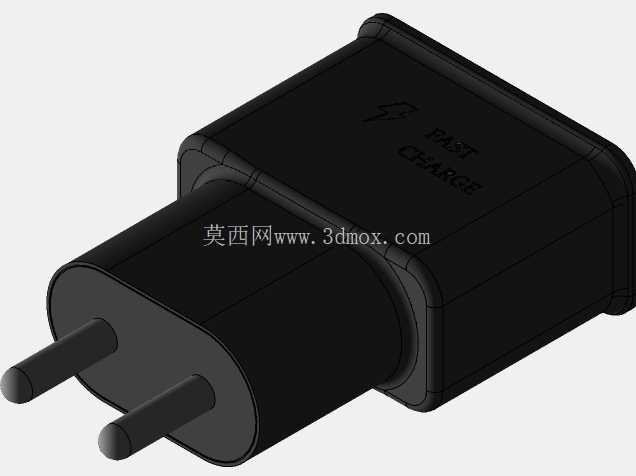

　　壳体整体采用圆角长方体的造型，所有棱边都做了R角过渡处理，没有尖锐的棱角，一方面是日常手持插拔时的握持手感更好，不会硌手，另一方面注塑生产时可以减少尖角位置的应力集中，降低壳体受挤压开裂的风险，壳体表面做了细微的磨砂纹理处理，既可以避免日常使用中残留指纹和划痕，也能增加手持时的摩擦力，插拔过程中不容易打滑。壳体上的标识区域做了下沉式的凹槽设计，后续丝印参数标识的时候不会因为日常摩擦导致标识脱落，标识位置选在壳体朝向外侧的平面，用户插入插座后不需要拔出就能直观看到相关参数信息。日常做消费电子供电配件的结构设计时，插墙式适配器的空间排布一直是需要反复打磨的环节，这款欧规双插脚的快充适配器，首先要适配欧盟地区的墙面插座安装标准，插脚的伸出长度、中心间距、插脚圆柱直径都严格遵循对应安规要求，插脚根部做了圆弧过渡的加强结构，避免日常插拔过程中插脚受侧向力出现根部断裂的问题，插脚与壳体衔接处做了一圈凸起的挡边，既可以在插入插座时控制插入深度，也能避免插拔时手指直接接触金属插脚带来的安全隐患。

　　内部结构的排布上，插脚的连接铜片直接与PCB板的输入端焊接，减少额外的导线连接带来的空间占用，高压区与低压区之间预留了足够的安规距离，隔层采用耐高温的绝缘材质做隔离，避免高压爬电带来的安全问题，PCB板上的元器件排布按照输入整流、变压、输出稳压的顺序依次排布，大功率发热元器件比如整流桥、变压器、MOS管都紧贴壳体的内壁安装，壳体对应位置可以做薄一点的导热壁，把工作时产生的热量通过壳体散发出去，不需要额外加装散热片就能满足长时间满载工作的散热需求。输出端的接口位置做了内凹的定位槽，用户插充电线的时候可以快速对准接口，接口周围的壳体做了加厚处理，避免频繁插拔充电线导致接口松动脱落。

　　整体的外形尺寸控制在常规口袋可以容纳的范围内，插墙使用的时候不会占用相邻插座的位置，多设备同时插在排插上的时候也不会出现互相干涉的情况。壳体的上下盖采用卡扣加超声波焊接的方式固定，装配完成后接缝均匀，没有明显的缝隙，既可以达到日常使用的防尘要求，也能避免非专业人员随意拆开内部接触高压部分带来的危险。插脚的固定部分在壳体内部做了十字形的加强筋定位，插脚插入壳体后不会出现转动或者松动的情况，哪怕承受超过标准要求的插拔力也不会出现位移。在做三维建模的时候，所有的配合公差都按照注塑件的常规公差带设置，卡扣的配合量、壳体的止口配合深度都经过反复校核，既不会因为配合过紧导致装配困难，也不会因为配合过松出现上下盖松动的问题。

　　这类适配器的应用场景覆盖了手机、平板、小型数码外设的日常充电需求，不管是居家墙面插座、办公室排插还是出差携带使用，紧凑的尺寸都不会带来额外的携带负担，结构设计上兼顾了安规要求、散热需求、握持手感和装配便利性，没有多余的冗余结构，在满足功能需求的前提下尽可能压缩整体体积，符合当下消费电子配件小型化、轻量化的设计趋势。建模过程中对所有的圆角、拔模角度都做了统一处理，注塑生产的时候可以顺利脱模，不会出现倒扣或者粘模的问题，壳体的壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等外观缺陷，插脚作为嵌件放入模具注塑的时候，定位结构可以保证插脚的位置精度，不会出现插脚偏移导致的产品不合格问题。
