带外螺纹安装段的起重吊运用眼钩结构

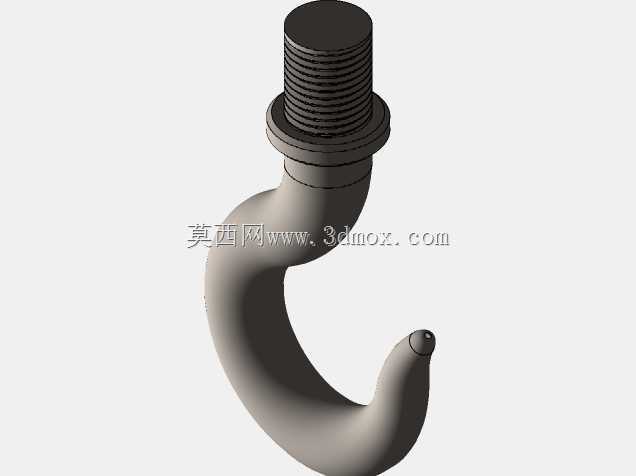

　　在车间物料转运、重型设备装配、港口小件吊装这类需要频繁挂接吊具的作业场景里，这类带外螺纹安装段的眼钩是很常见的末端承载构件，和传统需要插销配合吊耳的吊钩不同，它的安装段直接加工出外螺纹，能直接拧入对应规格的螺纹孔或者配套的螺母座里，安装效率更高，也能避免插销脱落带来的安全隐患。从结构设计上看，整个构件分为三个功能段，最上方的螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹长度预留了足够的拧入深度，能保证在额定载荷下螺纹牙的剪切强度满足要求，螺纹末端没有做尖锐收尾，而是加工了导向倒角，方便安装时快速对准螺纹孔，不会刮伤内螺纹牙型。螺纹段下方设计了一圈直径大于螺纹大径的轴肩，这个轴肩有两个作用，一是安装时作为拧紧到位的定位面，

　　保证拧入深度一致，避免出现拧入过浅导致螺纹啮合不足的问题，二是能分散吊装时的载荷，避免应力集中在螺纹根部，很多同类型吊钩失效都是因为螺纹根部没有过渡结构，反复受载后出现疲劳裂纹，这个轴肩和钩身之间做了大圆角过渡，能有效降低应力集中系数。钩身部分采用不规则的曲线造型，不是简单的圆弧弯曲，而是根据受力分布做了变截面设计，靠近轴肩的位置截面厚度更大，因为这个位置承受的弯矩最大，往钩尖方向截面逐渐收窄，既保证了整体强度，又能控制构件自重，不会出现不必要的材料浪费。钩尖位置做了小圆头处理，没有尖锐棱角，一方面是挂接钢丝绳或者吊装带的时候不会刮伤索具的纤维层或者钢丝，另一方面也能避免作业时钩尖刮碰操作人员或者工件表面，

　　钩尖的朝向和钩身的弯曲弧度做了匹配，挂接索具后在额定载荷下索具不会轻易从钩口脱出，不需要额外加装防脱卡也能满足常规吊装的防脱要求，当然如果是高危作业场景，也可以在钩口位置加装配套的防脱挡板，钩身侧面预留了安装挡板的小孔位。从安装边界来看，这类眼钩适配的安装座需要加工对应规格的内螺纹，安装面的平面度要控制在0.1mm以内，保证轴肩和安装面能完全贴合，不会出现偏载，安装时需要按照额定扭矩拧紧，不能过拧导致螺纹滑牙，也不能拧入不足导致承载能力下降。实际使用中，这类眼钩常被安装在电动葫芦的末端、吊装横梁的下方、或者定制工装的吊点位置，用来吊装中小型的工件、工装夹具、设备部件，相比焊接式的吊耳，它可以随时拆卸更换，维护成本更低，

　　如果某个吊钩出现磨损或者裂纹，只需要拧下来更换新的即可，不需要切割焊接，不会破坏原有设备的结构强度。建模的时候要注意，钩身的曲面不能用简单的扫掠命令直接生成，因为不同位置的截面尺寸是变化的，需要先根据受力计算的结果绘制多个控制截面，再通过放样或者边界凸台命令生成实体，之后对所有的过渡位置做圆角处理，尤其是轴肩和钩身的连接位置、钩身弯曲的内侧位置，这些都是应力集中的高发区，圆角半径不能太小，否则会大幅降低构件的疲劳寿命。螺纹部分如果是用于装配仿真的话，可以用装饰螺纹线简化处理，如果是用于加工生产的话，需要生成真实的螺纹牙型，保证和标准螺纹规的匹配度。另外钩身的重心要和螺纹段的轴线重合，这样吊装的时候吊钩不会出现偏斜，索具的受力也更均匀，不会出现单侧索具过载的情况。
