蓝牙USB音频接口压铸结构件

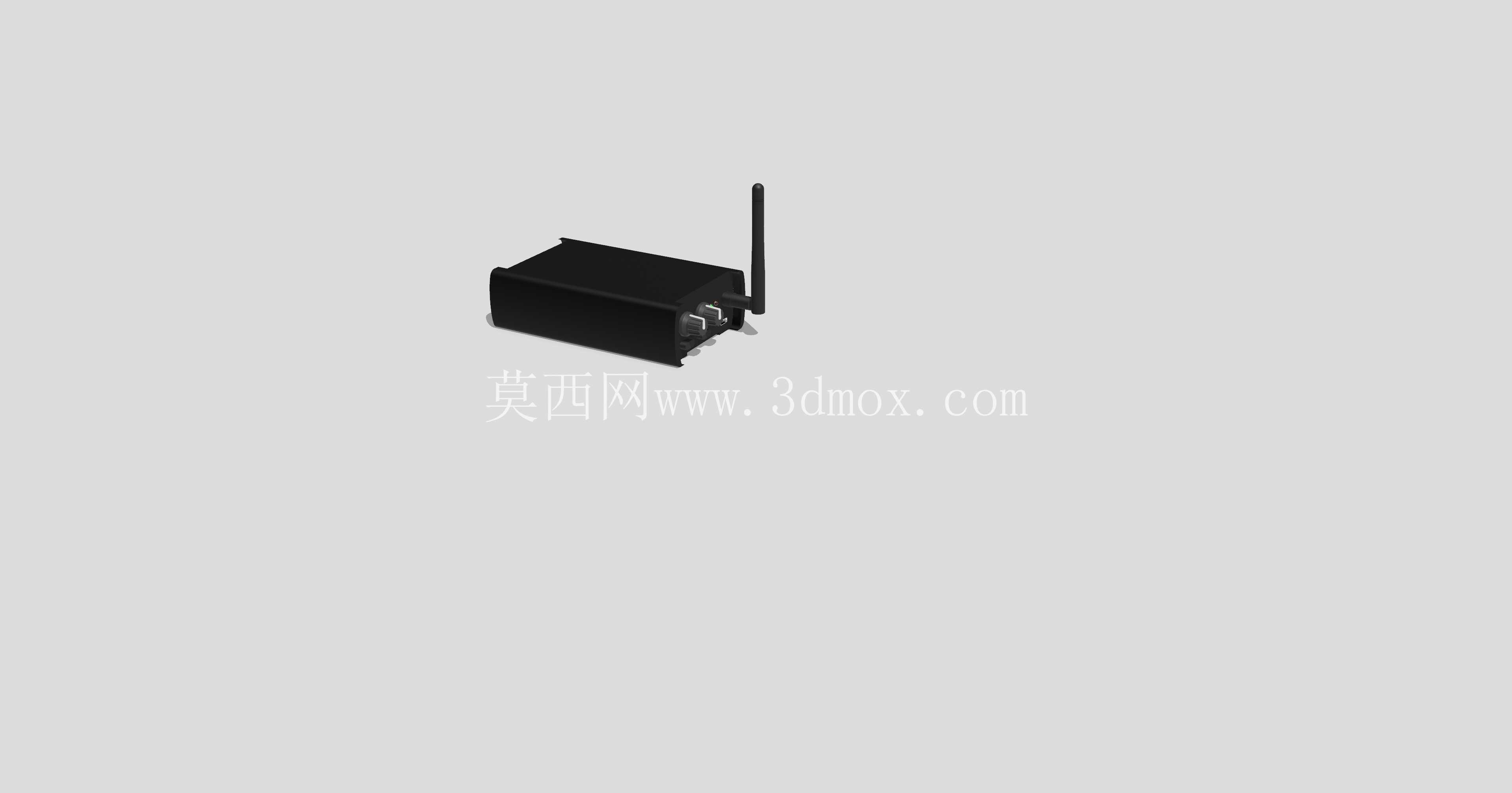

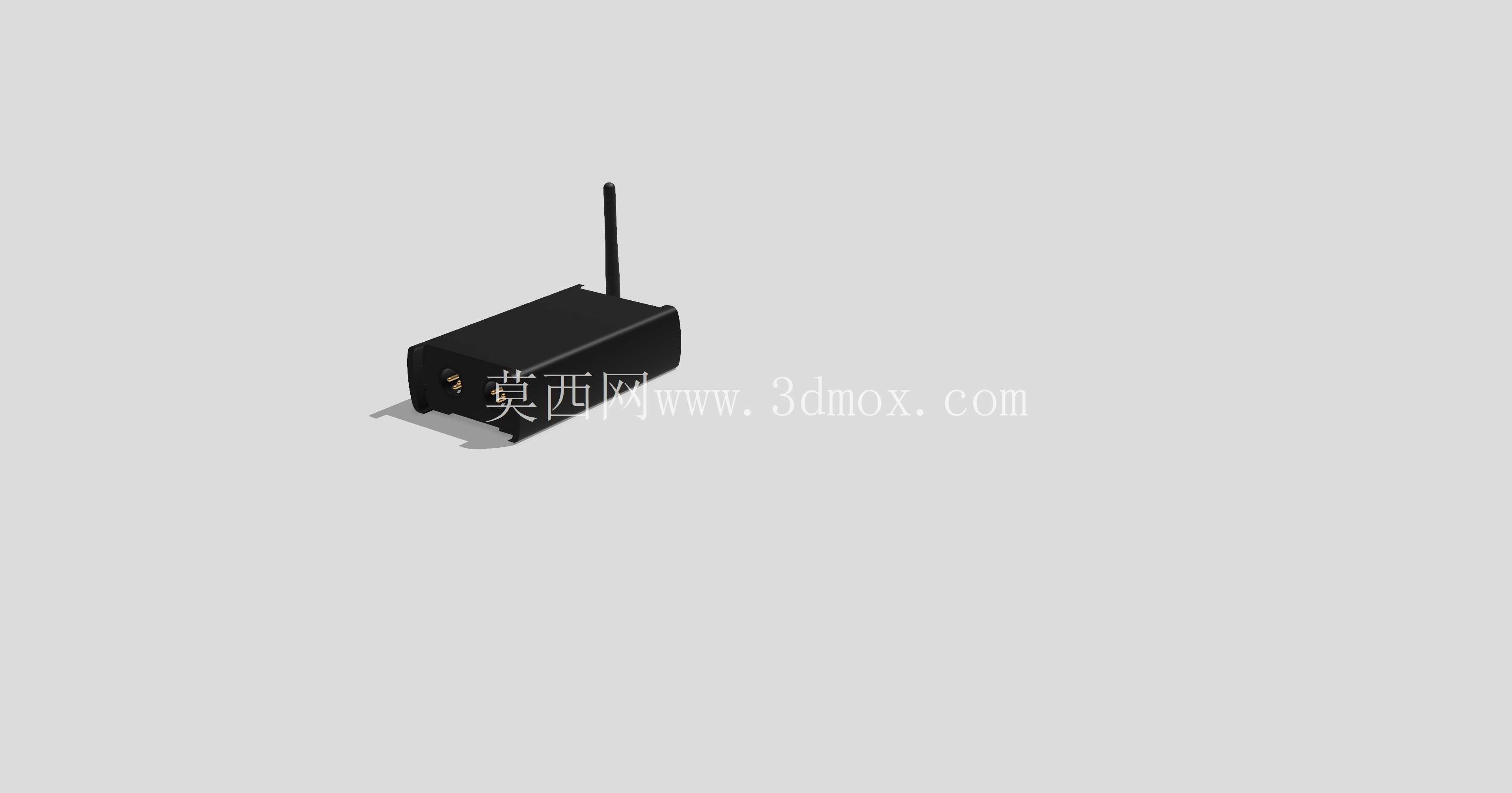

做了十几年结构设计，经手的通讯类压铸壳体没有上百也有几十套，这次拿到的这款蓝牙USB音频接口的结构件，第一眼就注意到它的天线外置布局——这是很多室内短距无线音频设备容易踩坑的点，要是把天线内置在金属壳体内，信号衰减会直接让有效传输距离打对折，甚至出现断连的情况。这款结构把棒状天线布置在壳体侧端的接口旁，既避开了金属壳体的信号屏蔽区，也不会在设备堆叠放置时和相邻接口产生干涉。

从实际应用场景来看，这类设备大多用在工业现场的音频数据采集、老旧音频设备的无线改造、小型工作室的音频信号传输场景里，很多时候是直接卡在设备导轨上或者用背胶固定在机柜内侧，所以壳体的边角做了小圆弧过渡，没有尖锐的直角，安装时不会刮伤机柜漆面或者操作人员的手套，也能减少磕碰时的应力集中，避免压铸壳体的边角崩裂。壳体主体采用长方体的紧凑布局，整体宽度控制在常规USB接口的适配范围内，不会出现插在主机USB口上挡住相邻接口的问题，这一点在多接口密集布置的工业工控机上尤其重要，之前做过的一款同类设备就是因为壳体宽度多做了5mm，导致相邻的RS485接口没法正常插线，最后只能重新开模，浪费了不少成本。

接口端的布局做了下沉式设计，USB接口和音频接口的端面比壳体安装面低1.2mm，插上线材之后，接头的金属部分不会突出壳体平面，就算设备并排紧贴安装，也不会挤压线材接头造成虚接。壳体表面没有做多余的装饰筋条，只有侧面一条很浅的防滑槽，方便插拔设备的时候手指发力，不会因为壳体表面太光滑打滑导致插拔力过大损坏接口。压铸壳体的壁厚控制在1.5mm，既保证了整体的结构强度，在1米高度自由跌落至水泥地面时不会出现壳体开裂、接口错位的情况，也不会因为壁厚过大增加不必要的材料成本，同时壁厚均匀，没有出现局部过厚导致压铸时产生缩孔、气孔的缺陷区域，后续做表面喷塑处理的时候也不会因为内部缺陷出现表面麻点。

天线和壳体的连接位置做了凸台加强，根部增加了0.8mm的圆角过渡，因为外置天线在设备运输、安装过程中很容易被磕碰，要是根部没有加强结构，很容易出现天线根部断裂、内部馈线被扯断的问题，这个凸台结构能把天线根部的受力分散到周围10mm范围的壳体区域，就算受到侧向的冲击力，也不会直接作用在天线和壳体的连接焊点上。壳体底部预留了两个M2的螺丝安装孔位，孔位周围做了0.5mm的凸台，安装的时候螺丝锁紧之后不会让壳体底部直接贴死在安装面上，留出了0.5mm的间隙，既可以给底部的标签留出空间，也能避免安装面不平时壳体被强行顶变形，导致内部电路板错位。

从设计思路上看，这款结构完全是面向实际安装使用场景做的优化，没有为了外观做多余的异形结构，所有的结构特征都是为了解决实际使用中会遇到的问题：比如壳体的分型面选在侧面的中线位置，飞边处理之后不会在外观面留下明显的合模线，后续不需要做额外的打磨工序，能降低后续的表面处理成本；接口位置的公差控制在0.1mm以内，和电路板上的接口对位精准，组装的时候不需要强行掰动电路板就能对准壳体上的接口开孔，减少组装时的不良率；壳体内部做了两个定位柱，和电路板上的定位孔间隙配合，组装时电路板直接卡在定位柱上，不需要额外打胶固定，后续维修拆解也很方便，不会因为硬撬损坏电路板上的元器件。

实际选型的时候，这类压铸壳体的防护等级能做到IP40，完全满足室内机柜内安装的使用需求，不需要做额外的密封结构，要是用在粉尘稍大的车间环境，也可以在接口位置加装防尘塞，壳体上预留了防尘塞的挂扣位置，不需要额外做结构修改。整体的安装边界也很友好，不管是导轨安装、螺丝固定还是背胶粘贴都能适配，不需要针对不同的安装场景重新设计壳体结构，能覆盖大部分短距无线音频传输的使用需求。
