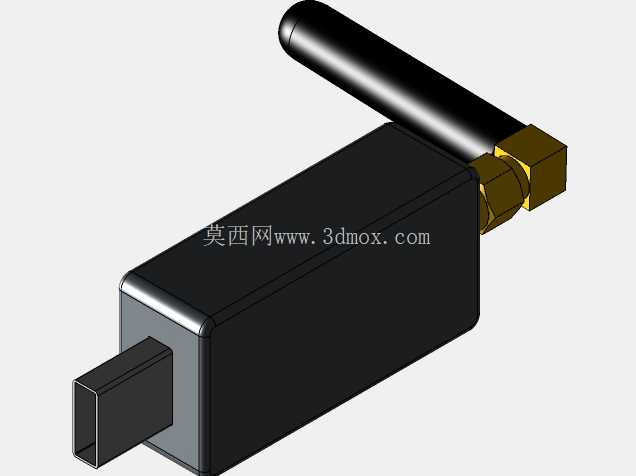

USB接口外置LoRa无线数传终端结构

　　天线部分采用铰接式的SMA接头结构，不是直接焊死在PCB上的陶瓷天线，用户可以根据现场的信号遮挡情况调整天线的朝向，比如在金属机柜内部使用的时候，可以把天线掰到垂直朝上的角度，避开金属壳体的信号屏蔽，要是现场安装空间局促，也能把天线折到和壳体平行的角度，不会和周边的插接件产生空间干涉。壳体采用分体式的卡扣加超声焊接结构，上下壳合模之后没有外露的螺丝，一方面可以提升壳体的防护等级，应对工业现场的粉尘、少量溅水的使用环境，另一方面也能避免螺丝松动导致的壳体开裂问题，内部的PCB定位柱做了0.2mm的过盈配合，把射频电路、USB转串口芯片、LoRa射频模块全部卡在定位槽里，运输或者现场插拔的时候不会出现PCB移位导致的接口虚焊问题。做工业现场无线组网项目的时候，不少工程师都遇到过现场布线成本高、有线串口部署灵活性差的问题，这类USB接口的LoRa数传终端，就是针对这类场景做的结构设计，不需要额外布设通讯线缆，直接插在工控机、调试笔记本或者带USB主机接口的嵌入式网关上面，就能快速搭建低功耗的远距离无线数据链路。从结构设计的角度看，这款终端把USB公头直接集成在壳体一端，省去了额外的USB转接线材，现场调试的时候直接插接就能用，不会出现调试现场找不到配套转接线的尴尬情况。

　　从安装边界来看，这款终端的主体壳体是方正的矩形结构，USB公头伸出壳体的长度符合USB规范的通用尺寸，插在标准USB Type-A接口上的时候，壳体和相邻的USB接口之间预留了足够的间隙，不会挡住旁边的U盘、加密狗这类外接设备，就算是工控机上密集排布的USB接口，也能正常插接使用。天线部分的铰接座做了黄铜材质的嵌件，和壳体注塑的时候一体成型，反复调整天线角度的时候不会出现塑料基座开裂的问题，天线本身是棒状的全向天线，长度控制在合理范围内，不会因为天线过长导致插接之后重心偏移，出现从USB接口松脱的情况。

　　在实际应用场景里，这类终端可以用在工厂的传感器数据采集场景，把车间里分散的温湿度传感器、设备状态传感器的数据，通过LoRa网络汇总到插了这个终端的工控机上，不需要给每个传感器布设RS485通讯线，大幅降低现场施工的成本。也可以用在户外的农业监测场景，插在野外的太阳能网关上面，传输土壤墒情、气象站的数据，LoRa的远距离传输特性可以覆盖几公里范围的监测点，不需要依赖运营商的蜂窝网络。还有不少做智能楼宇的工程师，会用这类终端做电梯运行状态、消防传感器的数据传输，在弱电井里信号遮挡比较严重的环境下，调整天线角度就能获得稳定的信号强度。

　　设计的时候特意把射频部分的屏蔽罩和壳体内部的金属接地弹片做了接触，避免USB接口的高速数字信号对LoRa射频电路产生干扰，不会出现近距离通讯正常、远距离丢包率高的问题。壳体表面做了细磨砂的纹理处理，插拔的时候手上有汗也不会打滑，USB接口的金属外壳做了加厚处理，反复插拔几百次也不会出现接口变形的问题。整个终端的重量控制得很轻，插在笔记本电脑上随身携带的时候，不会因为重量过大导致USB接口长期受力变形，适合经常去现场做调试的工程师随身使用。从结构建模的角度看，这个模型把所有的配合间隙都做了准确的还原，包括SMA接头的螺纹配合、天线铰接的转动间隙弧面、上下壳的卡扣配合结构、内部PCB的定位柱尺寸，不管是做同类产品的结构参考，还是做通讯系统的三维布局仿真，都能直接拿来用，不需要再重新核对各个部件的安装尺寸。
