小型龙门式数控雕刻加工设备结构设计

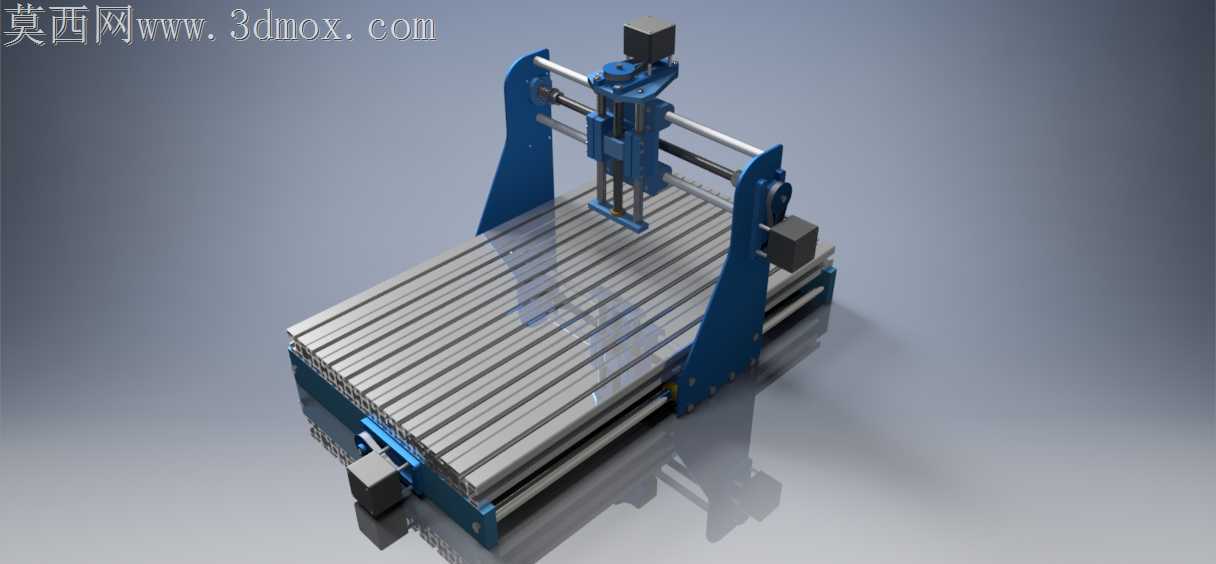

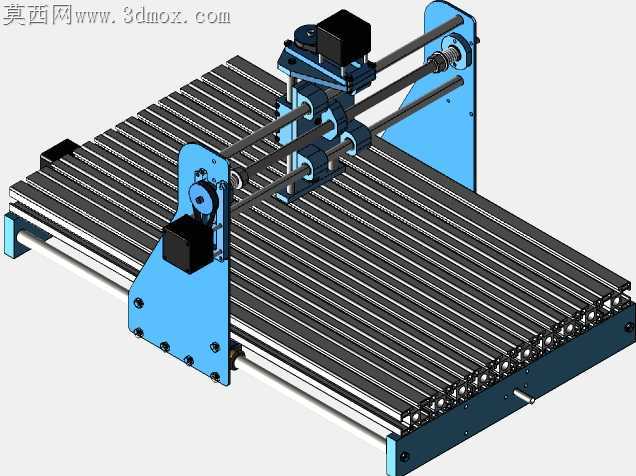

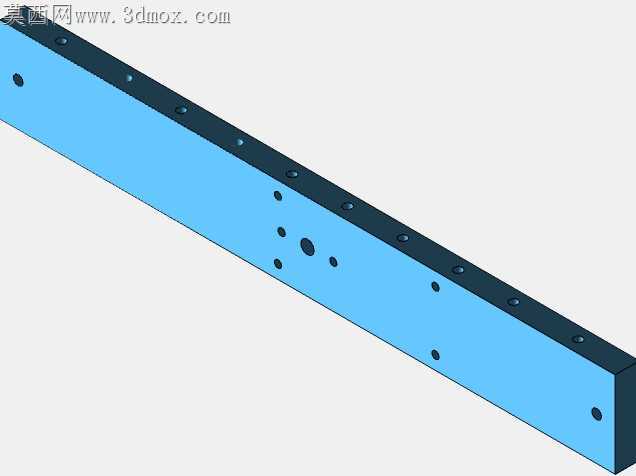

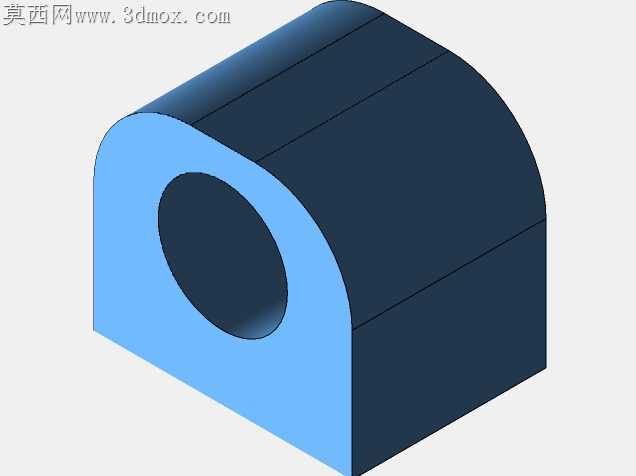

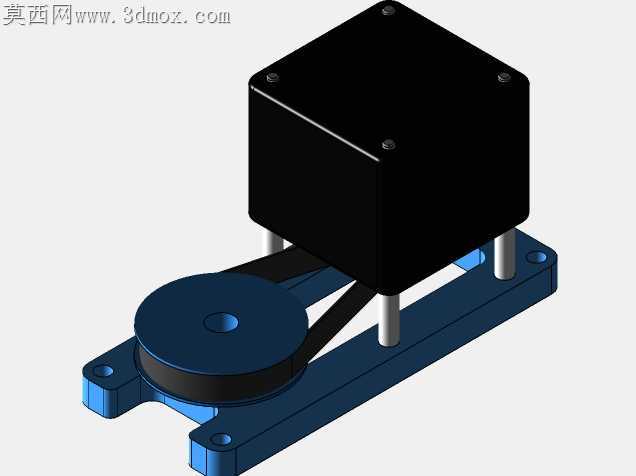

这款小型龙门式数控加工设备，主要面向个人工作室、小型加工坊、创客空间以及教学实训场景设计，可覆盖软金属、亚克力、木材、PCB板、工程塑料等多种材质的平面雕刻、铣削、钻孔、轮廓切割加工需求，能够替代传统手工雕刻与简易台钻的部分作业功能，在文创产品定制、小型零件打样、教学演示、电子线路板制作等场景中具备极高的适配性。设备整体采用龙门移动式结构设计，区别于传统工作台移动的机型，该结构将加工平台固定，龙门组件沿Y轴方向做往复运动，有效降低了运动部件的整体负载，同时大幅压缩了设备的整体占地面积，能够适配桌面级安装场景，无需额外浇筑设备基础，放置在承重合格的水平工作台面上即可完成安装调试。机架主体采用工业铝型材拼接搭建，搭配两侧加厚立式支撑臂，既保证了整体结构的刚性，能够承受切削过程中的径向与轴向载荷，减少加工过程中的震颤，提升加工面的光洁度与尺寸精度，同时铝型材的模块化属性也方便后期对设备行程进行拓展改造，降低维护与改装的成本。X轴传动组件搭载在龙门横梁上，搭载主轴安装滑座，可沿横梁做横向运动，Z轴滑座集成在X轴滑台之上，可带动高速主轴做垂直方向的进给运动，三个运动轴均采用光轴导轨搭配丝杠传动的结构，传动间隙小，进给精度高，能够保证复杂轮廓加工时的轨迹准确性。主轴采用高速风冷电主轴，可适配不同直径的夹头，装夹对应规格的铣刀、雕刻刀、钻头等刀具，可根据加工材质的不同调整主轴转速与进给速度，适配不同的切削参数需求。工作台采用带T型槽的铝型材台面，可通过T型螺栓搭配压块快速固定不同尺寸的待加工工件，也可加装专用夹具适配异形工件的装夹需求，台面上的型材槽道也方便后期加装吸尘罩、冷却管路等辅助配件。设备的走线均采用拖链收纳，避免运动过程中线路拉扯磨损，提升设备运行的稳定性与使用寿命。在设计过程中，充分考虑了桌面级设备的使用边界，整体高度控制在常规桌面设备的合理区间，操作高度符合人体工程学要求，操作人员站在设备正前方即可完成工件装夹、对刀、参数调整等全流程操作，无需额外搭建操作平台。两侧支撑臂的结构做了加强设计，避免Y轴高速运动时龙门组件出现晃动，横梁采用加厚型材搭配加强筋结构，减少X轴滑座运动到横梁两端时的结构形变，保证全行程范围内的加工精度一致性。该设备既可以满足小型加工场景下的小批量零件生产需求，也可作为数控教学的实操载体，帮助学习者理解三轴数控设备的运动逻辑、结构组成与加工原理，同时也适合手工爱好者、独立设计师完成个性化作品的加工制作，无需依赖大型工业加工设备即可完成从设计到实物的快速落地。
