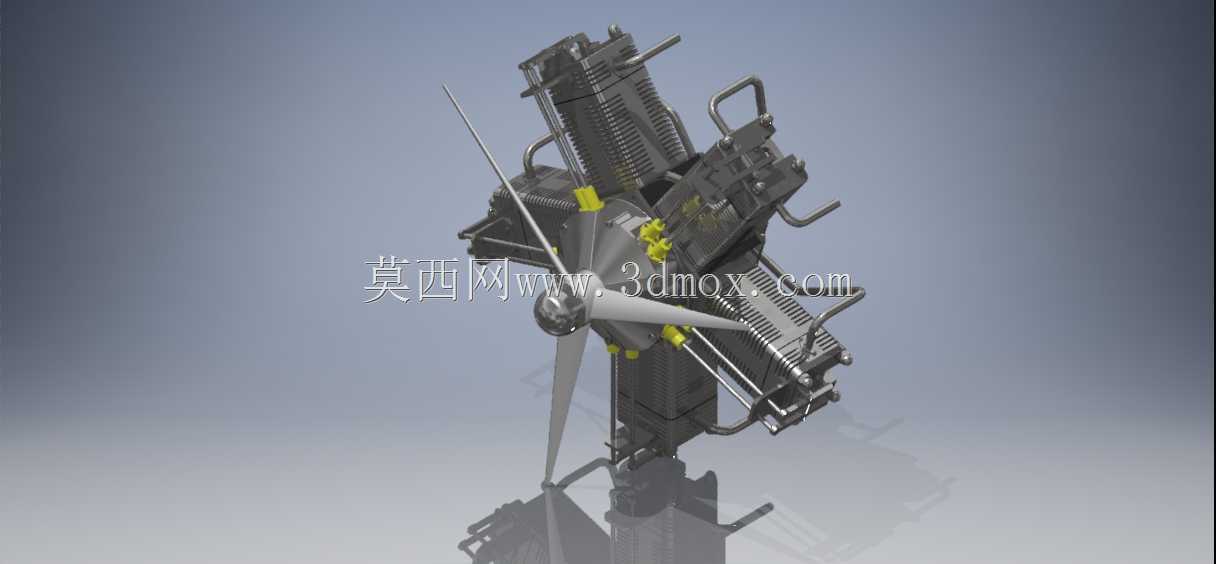

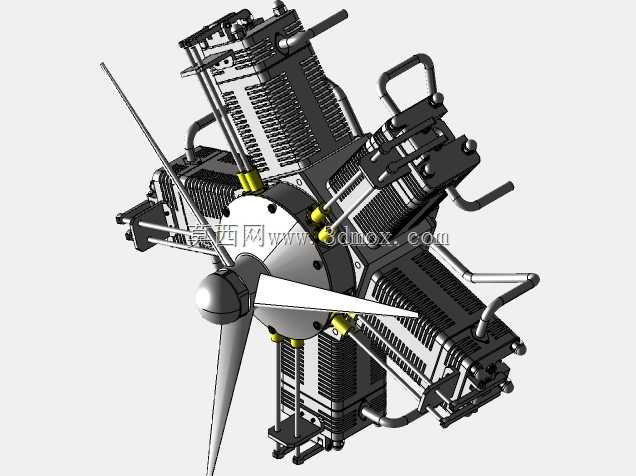

星型排布气缸航空活塞动力装置结构

这类星型排布的活塞动力结构，早年广泛应用在轻型通航飞机、初级教练机以及部分农用作业飞行器上，相比直列、V型排布的同排量活塞动力，它的曲轴长度更短，整体结构的抗扭刚性表现更突出，不需要额外设计过长的曲轴支撑结构，能有效降低动力单元的整体重量，适配航空场景对动力段自重的严苛要求。从实际使用场景来看，这类动力装置不需要复杂的液冷管路结构，依靠飞行过程中的迎面气流就能完成气缸散热，维护难度远低于液冷活塞动力，在野外简易机场的作业场景下，地勤人员不需要排查复杂的冷却管路漏点，仅需要检查气缸散热鳍片的清洁度、火花塞工况就能完成日常整备，非常适合高频次、低保障条件的飞行作业需求。设计层面上，多个气缸围绕曲轴中心呈放射状均匀排布，每个气缸的连杆都铰接在同一个曲轴曲柄销上，做功行程的点火间隔均匀分布，曲轴运转的平顺性优于同缸数的直列结构，不需要额外加装大质量的平衡轴来抵消一阶二阶振动，能进一步缩减动力单元的自重占比。从安装边界来看，这类动力装置的径向尺寸由气缸行程与缸体长度决定，轴向尺寸仅包含曲轴前端的桨毂安装位、后端的附件机匣段，安装时可以直接固定在发动机架的环形安装座上，不需要设计额外的侧向支撑结构，前侧输出轴直接匹配螺旋桨的安装法兰，能省去复杂的传动转接结构。结构细节上，每个气缸的散热鳍片都沿缸体轴向均匀排布，鳍片间距经过气流场验证，在低速飞行阶段就能保证足够的散热效率，避免气缸出现局部过热导致的拉缸故障；桨毂位置集成了桨距调节的油路通道，不需要额外在机身内部布置独立的桨距控制管路，能简化机身前端的结构设计。这类动力结构的曲轴采用整体锻造工艺，曲柄销位置做了渗碳硬化处理，能承受多个气缸交替做功带来的交变冲击载荷，连杆采用分体式铰接结构，维护时可以单独拆解单个气缸进行检修，不需要完全拆解整个动力单元，大幅降低了外场维护的工作量。在实际选型过程中，这类径向活塞动力更适合低速、低空的作业类飞行器，相比涡轮动力它的采购成本、燃油消耗率都更低，使用普通航空汽油就能正常运转，不需要加注特殊的航空煤油，在农林植保、航空测绘、飞行培训这类场景下的使用性价比更高。
