龙门式数控雕刻加工设备结构设计

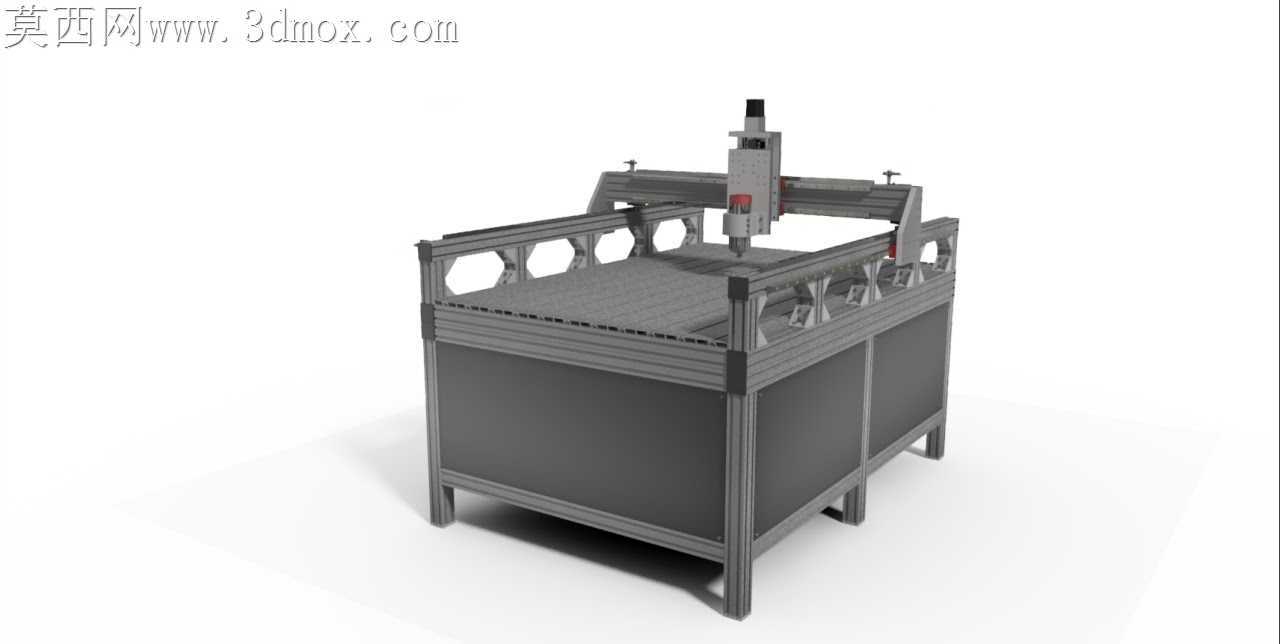

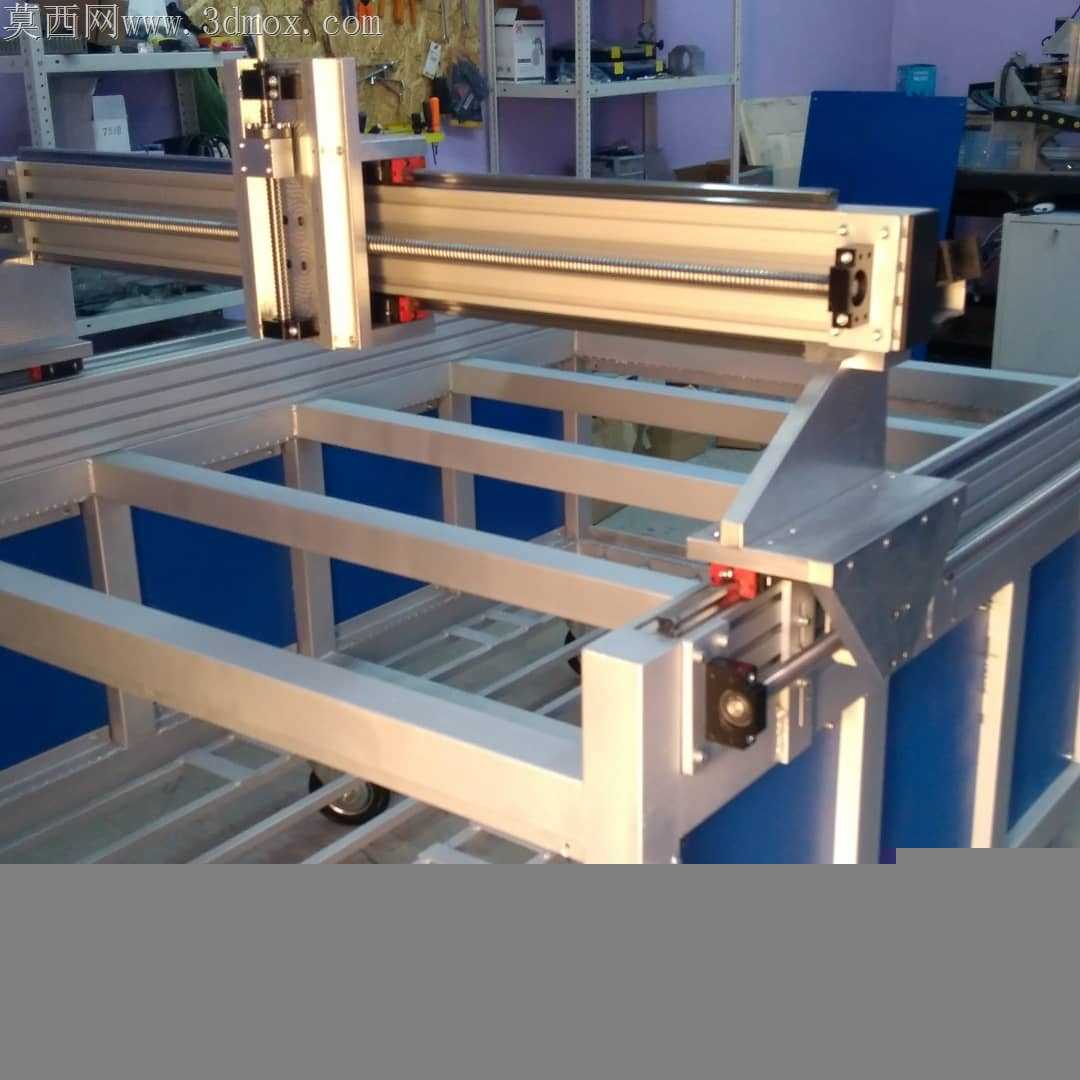

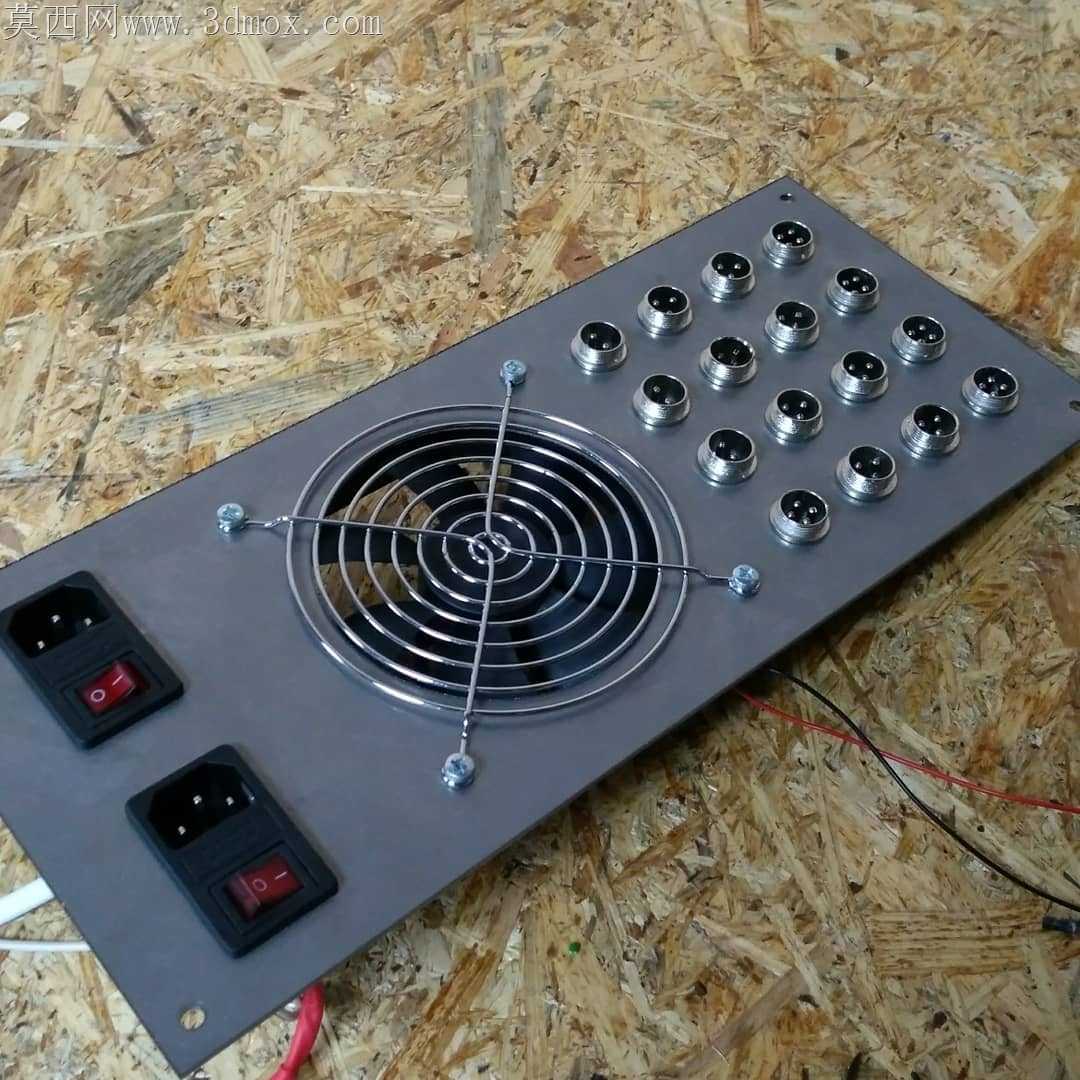

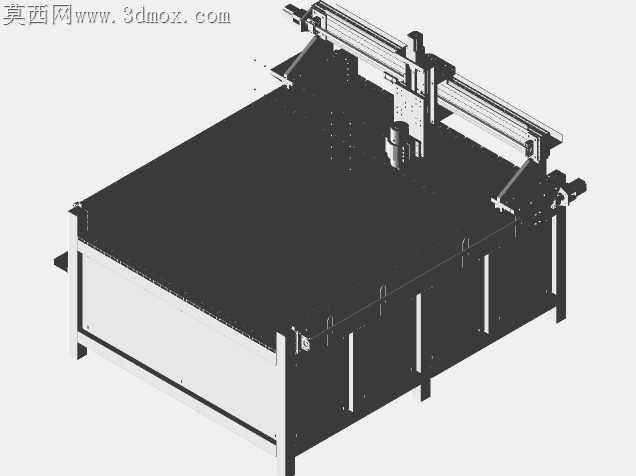

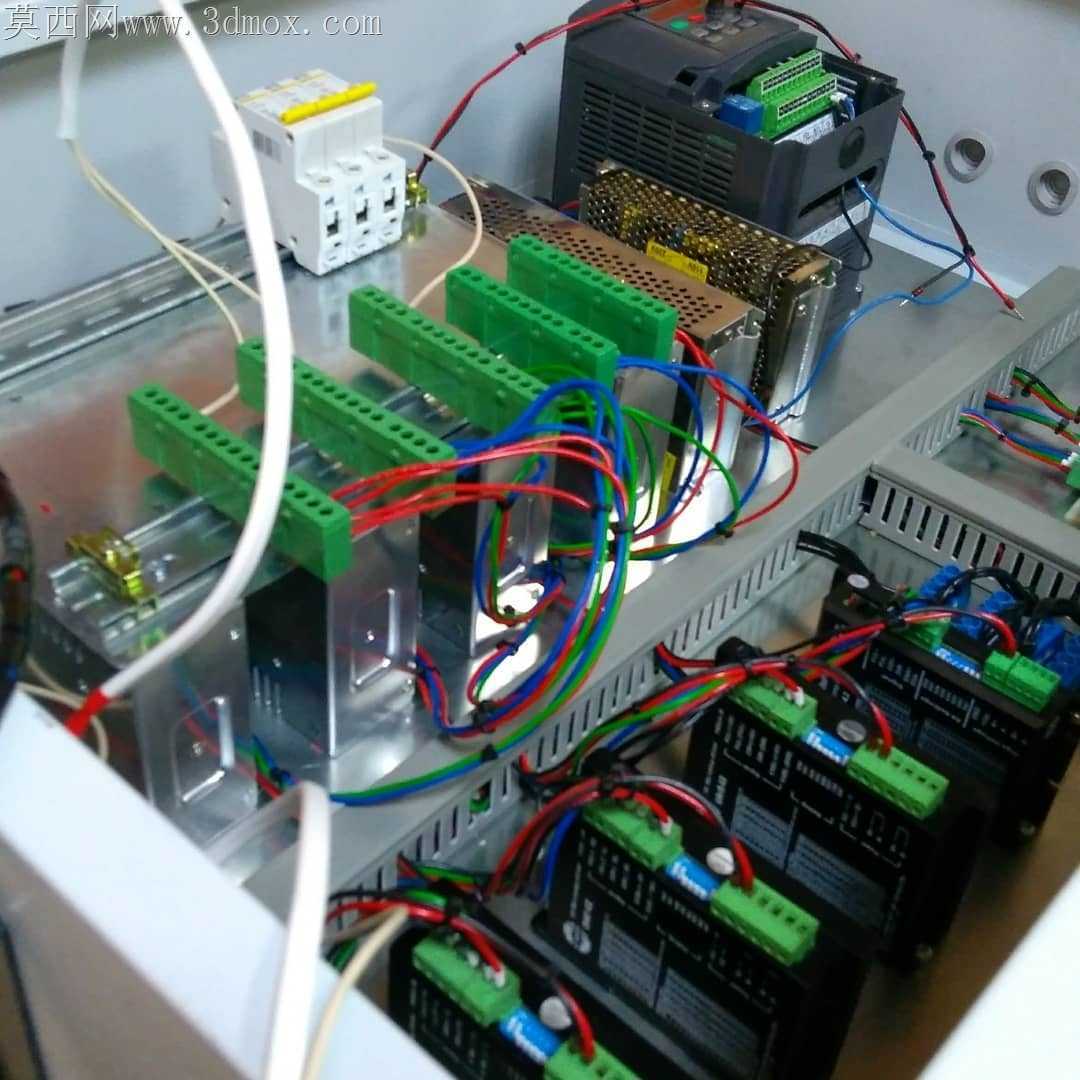

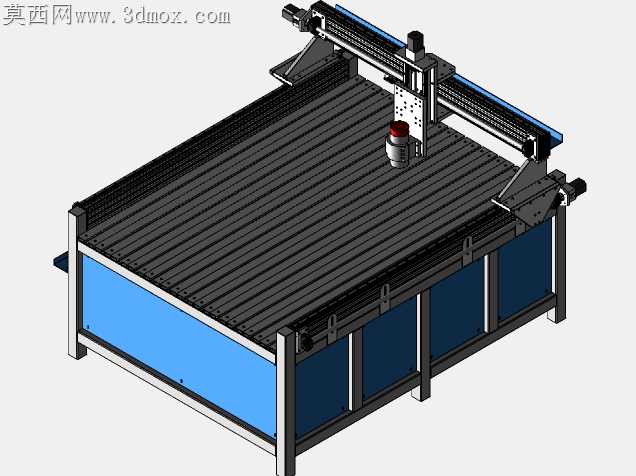

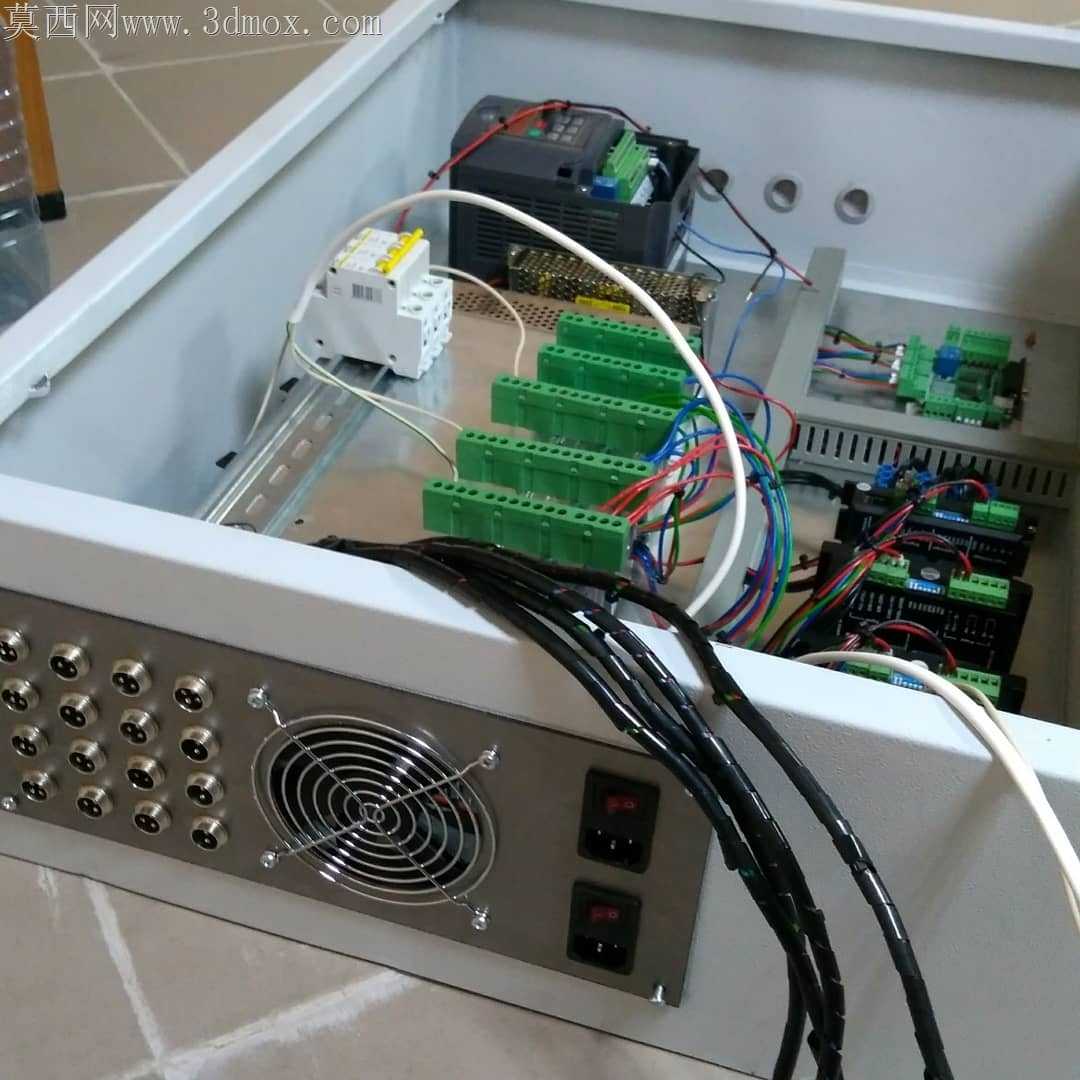

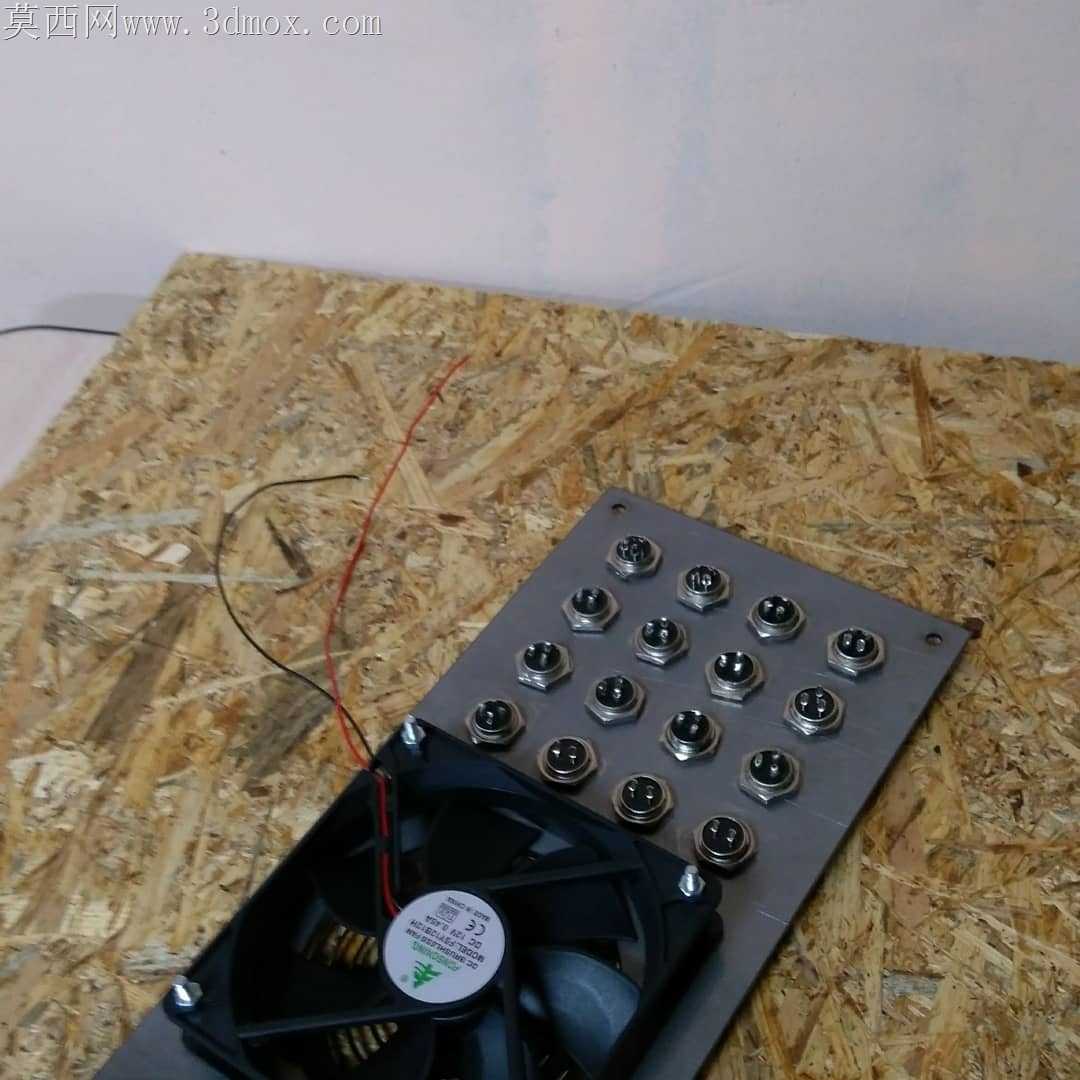

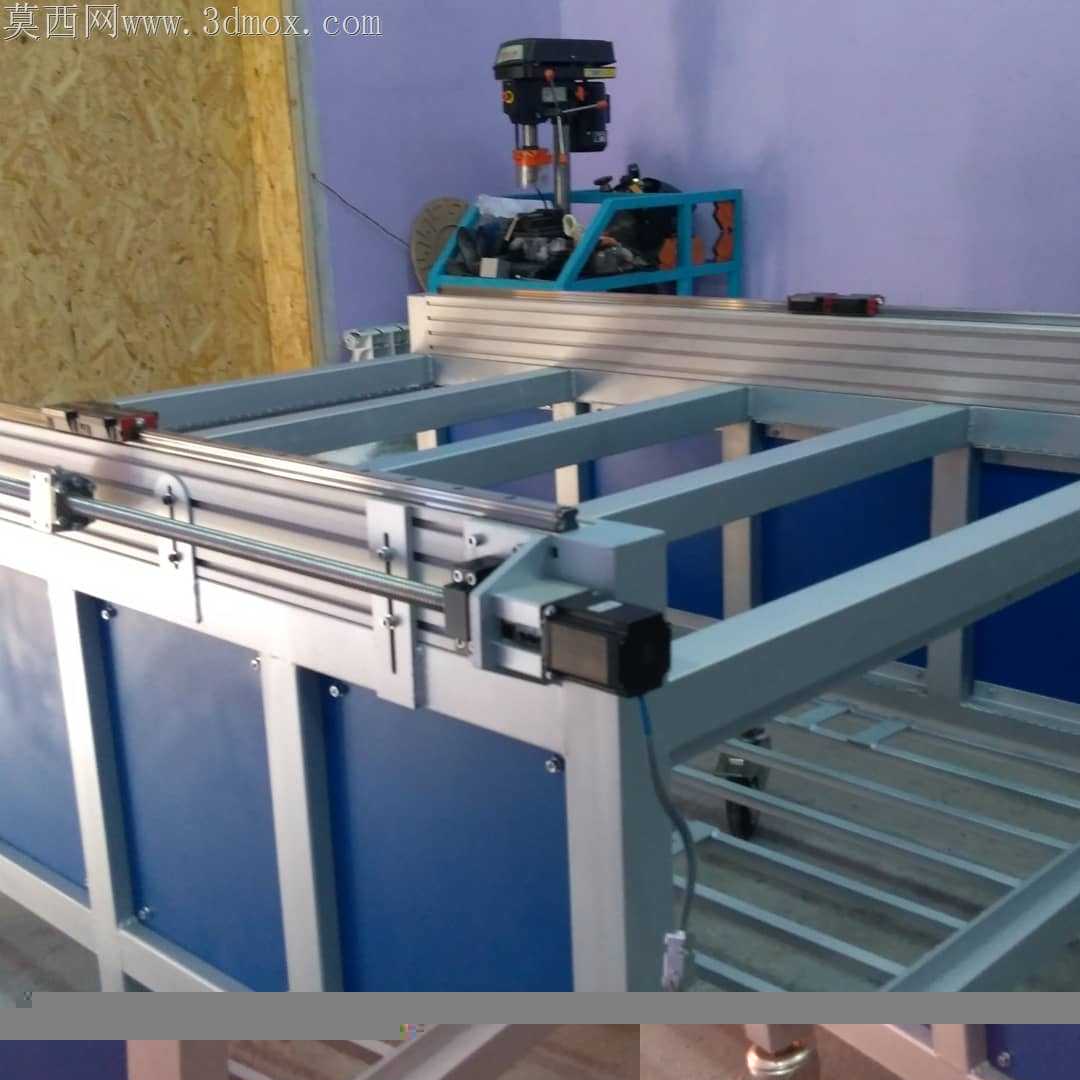

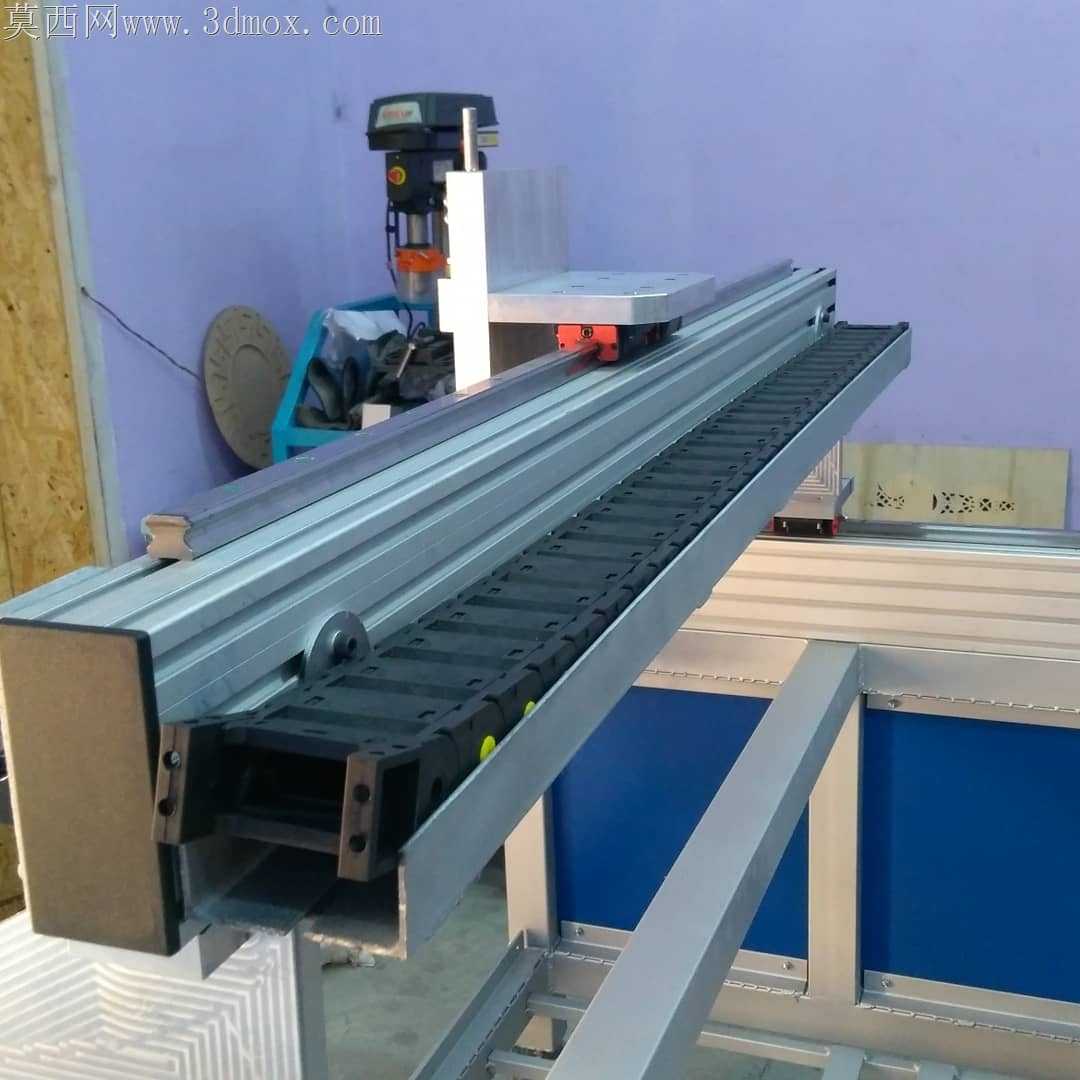

车间里常用的中小型数控雕刻设备，常出现横梁长期受力形变导致加工面平整度超差的问题，这款设备的结构设计刚好针对这类痛点做了针对性的结构优化。横梁部位没有采用常规的整根矩形方通焊接结构，而是在横梁侧面做了连续的镂空减重孔设计，每处镂空的边角都做了圆弧过渡处理，避免应力集中在直角位置引发长期使用后的裂纹，在保证横梁整体抗弯刚度的前提下，把横梁自身重量降低了近三成，既减少了龙门移动时的惯性负载，也降低了驱动电机的持续输出负荷。工作台面采用格栅式的T型槽布局，台面下方的支撑筋板采用等间距排布，每块筋板的厚度和间距都经过受力校核，就算在台面边缘位置放置较重的待加工工件，也不会出现台面局部塌陷导致的加工深度不均问题。机架主体采用工业铝型材拼装结构，型材拼接的位置都内置了高强度角码连接，外侧加装了封板做防尘处理，既避免加工产生的碎屑进入型材拼接缝隙造成清理困难，也能让设备外观更整洁规整。主轴安装座的位置预留了多组调节螺栓的安装位，日常维护时可以快速调整主轴的垂直度，不需要拆解整个龙门部件就能完成精度校准，大幅降低了设备后期的维护难度。龙门两侧的导轨安装面做了凸起的挡边设计，加工时飞溅的切屑不会直接落到导轨滑块的密封胶条上，能延长导轨滑块的使用寿命，减少日常清理导轨的频次。底部的支撑脚采用可调式的减震脚垫，就算车间地面存在轻微的不平整，也能通过调整脚垫高度把设备工作台调至水平状态，不需要额外制作安装基础，搬入车间就能快速投入使用。设备下部的柜体空间预留了电气元件的安装位置，走线槽沿着铝型材的内置槽道布置，所有线缆都不会外露在设备外侧，既避免加工时的碎屑划伤线缆绝缘层，也让设备整体走线更规整，排查线路故障时能顺着槽道快速找到对应线路。
