在紧凑型电子设备、嵌入式工控板卡、小型电源模块的热管理设计中,小尺寸轴流风扇的选型与结构匹配一直是结构工程师需要重点考量的环节,本次涉及的30x30x7.5规格微型风扇,正是针对狭窄安装空间下的风冷散热需求设计的标准化组件。从实际应用场景来看,这类小尺寸风扇常被部署在1U及以下厚度的机架式通信设备、车载嵌入式控制终端、桌面级迷你主机、LED驱动电源模组、小型3D打印机控制盒这类内部空间极度紧凑的设备中,这类设备的共同特点是内部发热元件功率密度不低,但留给散热组件的安装余量极小,常规40mm及以上规格的风扇无法装入,而被动散热片的换热能力又不足以覆盖持续工作下的热负荷,这时候7.5mm厚度的30mm见方轴流风扇就成了平衡散热能力与安装空间的最优选择。

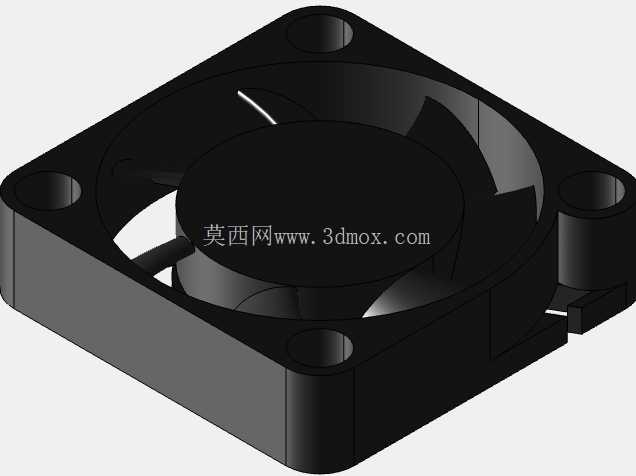

从功能特性上看,该款风扇采用外转子无刷电机驱动结构,扇叶与外转子磁环集成设计,中心电机区域直径占整体扇面比例约为55%,剩余环形区域布置7片后掠式扇叶,这种扇叶曲率设计是经过流场仿真优化的,能够在7000-12000转的常规工作转速区间内,在保证出风量的同时尽可能降低气动噪声,避免小风扇高转速下常见的尖锐啸叫问题。风扇四个角设计有一体化的安装凸台,每个凸台上预留有标准的圆形安装孔,孔位中心距严格遵循30mm方形风扇的行业通用安装规范,安装孔直径适配M2规格的自攻螺丝或者铜柱固定,不需要额外设计定制化的固定支架,能够直接匹配市面上通用的30mm风扇安装位,降低结构设计的适配成本。
在设计思路层面,这款风扇的整体结构完全围绕紧凑化、易安装、高可靠性三个核心目标展开。首先是厚度方向的尺寸控制,7.5mm的总厚度意味着内部电机的定子厚度、磁环厚度、扇叶的轴向投影高度都经过了极致压缩,定子绕组采用扁平线绕制工艺,在保证绕组匝数满足电机功率要求的前提下,把轴向尺寸压缩到了3mm以内,磁环采用薄壁多极充磁结构,厚度仅1.2mm,扇叶的轴向弦长与整体厚度匹配,没有超出框架的轴向边界,避免安装时与周边PCB板上的电容、芯片等元件产生干涉。其次是出线方式的设计,风扇的供电引线从框架侧边的出线槽引出,出线位置做了圆角过渡处理,避免线材被框架棱边割破绝缘层,引线长度预留了150mm的常规长度,端线可以根据设备需求适配PH2.0或者XH2.54规格的标准接插件,方便设备生产时的快速插接。框架的四个边角都做了R0.8的圆角处理,既避免了注塑生产时的应力集中问题,也能防止安装时锋利边角划伤操作人员或者周边线材。
从安装边界的角度考量,这款风扇的实际安装占用空间需要在本体30x30x7.5mm的基础上预留必要的安全间隙:轴向进风侧需要预留至少2mm的无遮挡空间,避免进风受阻导致风量衰减,出风侧如果直吹散热鳍片,需要保证扇叶与鳍片表面的间隙不小于1mm,防止扇叶转动时与鳍片产生剐蹭;径向方向上,四个安装凸台的外边缘尺寸为32mm见方,设计安装腔时需要保证腔体内部的净空尺寸不小于32.5mm,避免装配时出现卡滞。另外需要注意的是,这类小尺寸风扇的风压相对有限,设计风道时要尽量避免风道内出现过大的风阻,不要在进出风侧布置密集的格栅或者遮挡物,否则会大幅降低实际散热效率。在实际选型匹配时,还要根据设备的发热功率选择对应转速的版本,低转速版本适合对噪声要求高、发热功率在5W以内的设备,高转速版本适合发热功率在10W左右、对噪声容忍度较高的工业类设备,不同转速版本的安装尺寸完全一致,可以在同一款设备的不同配置版本上通用,减少结构件的种类,降低供应链管理成本。
从结构建模的角度来看,这款风扇的三维模型完整还原了框架的安装孔位、扇叶的曲率细节、出线槽的位置与尺寸,能够直接导入到设备整体装配中做干涉检查,不需要工程师再自行测绘建模,能够大幅缩短结构设计阶段的选型验证周期,在做热仿真分析时,也可以直接提取风扇的出风面尺寸、框架厚度等参数,设置对应的风量风压边界条件,提升热仿真的准确度。
