带安装挂耳的微动限位开关结构设计

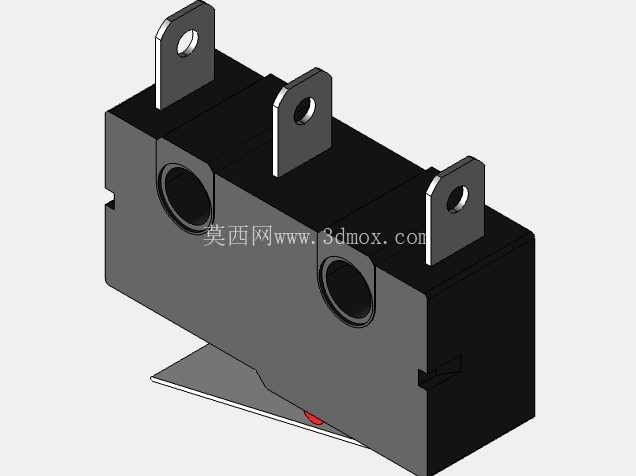

这款限位开关的结构设计，首先要考虑的是工业现场的安装适配性，三个带通孔的金属安装挂耳呈三角分布在壳体上部，安装孔位的间距经过反复校核，既可以适配常见的电气安装板螺孔布局，也能在狭窄的设备腔体内通过单孔或双孔固定，避免安装时与周边走线、其他元件产生干涉。壳体采用分体式卡扣加定位柱的拼接结构，上下壳体的配合面做了错位止口设计，能阻挡日常工况下的粉尘、切削液飞溅进入腔体内部，保护内部的触点簧片结构。触发端采用外露的弹性触片设计，触片根部做了圆弧过渡处理，减少长期往复触发带来的应力集中，触片下方的红色触发指示件，能让设备调试人员在现场快速判断开关的触发状态，不用额外接电测试就能确认安装位置是否到位。

从实际应用场景来看，这类限位开关常被用在自动化生产线的行程限位、工装夹具的到位检测、设备安全门的状态确认环节，比如小型冲压设备的滑块行程终点检测、输送线末端的工件到位触发、3D打印机的轴体归零定位，都能用到这类结构的开关。设计时特意将两个接线端子的开孔设置在壳体侧方，开孔处做了内凹的走线槽，接线后导线可以顺着槽位走向固定，不会因为设备运行的振动导致导线根部被扯断，端子的固定嵌件预埋在壳体注塑阶段，和塑料壳体结合强度足够，多次接线拧螺丝也不会出现嵌件松动的情况。

壳体的外形做了多处倒角处理，没有尖锐的棱角，一方面是注塑生产时便于脱模，减少塑件的应力开裂风险，另一方面在设备内部布线安装时，不会刮破导线的绝缘层。两个圆形的侧孔是壳体内部触点组件的定位孔，组装时可以通过这两个孔快速定位内部簧片的位置，不用额外做治具定位，提升组装效率，孔位内部做了密封塞的安装槽，组装完成后用密封塞堵住，避免杂物从定位孔进入腔体。

在安装边界的考量上，这款开关的整体厚度控制在较薄的尺寸范围内，可以安装在设备的钣金夹层、导轨侧面等空间局促的位置，触发触片的伸出长度经过测算，既保证足够的触发行程，不会因为工件位置的微小偏差导致触发失效，也不会因为伸出过长被运动部件撞坏。内部的触点采用常开常闭双组结构设计，用户可以根据实际接线需求选择对应的回路，不用额外更换开关型号，簧片的触发力度设置在适中区间，既不会因为设备运行的轻微振动产生误触发，也不会因为触发力度过大导致运动部件被卡住。壳体外部的材质选用阻燃级的工程塑料，能满足电气设备的阻燃要求，即使触点产生拉弧也不会引燃壳体，提升使用安全性。安装挂耳采用金属材质，和壳体注塑时嵌为一体，相比塑料挂耳的抗扭、抗拉力更强，长期使用不会因为螺丝拧紧力过大导致挂耳断裂，适配不同厚度的安装板，从1mm的薄钣金到5mm的绝缘安装板都能可靠固定。
