通用型直线导轨滑块组合结构设计

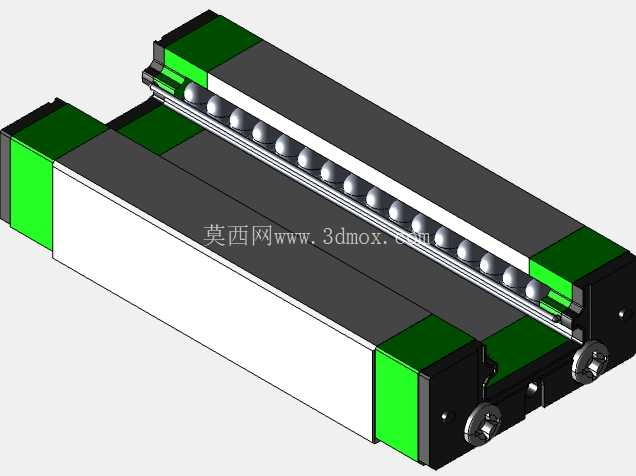

　　在非标自动化设备、精密检测工装、小型输送模组的开发过程中，直线导向部件的选型与适配往往是决定设备运行精度、负载稳定性的核心环节，很多场景下市售标准导轨的安装孔位、滑块长度、预紧等级无法完全匹配定制化的安装空间需求，这时候一套不绑定特定厂商规格的通用导轨滑块三维模型，就能大幅缩短结构设计阶段的方案验证周期。这套导轨滑块组合采用滚动摩擦的导向原理，滑块内部预留了标准循环滚道的安装空间，导轨基体采用平直矩形截面设计，两侧加工有与滑块滚道匹配的圆弧滚道面，相比传统滑动导向结构，摩擦阻力可降低至滑动副的1/20到1/50，低速运行时无爬行现象，能够满足微米级重复定位精度的传动需求。

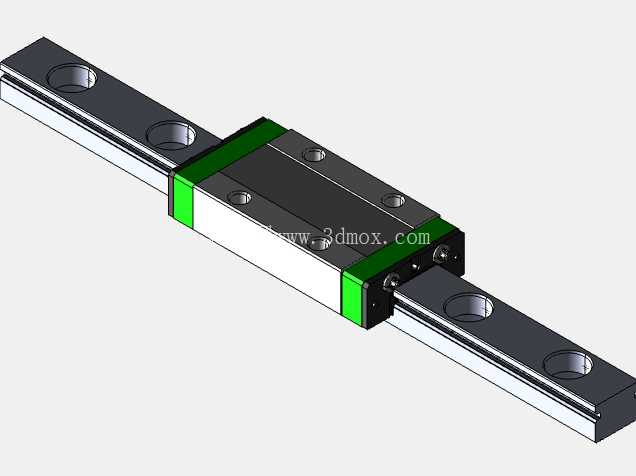

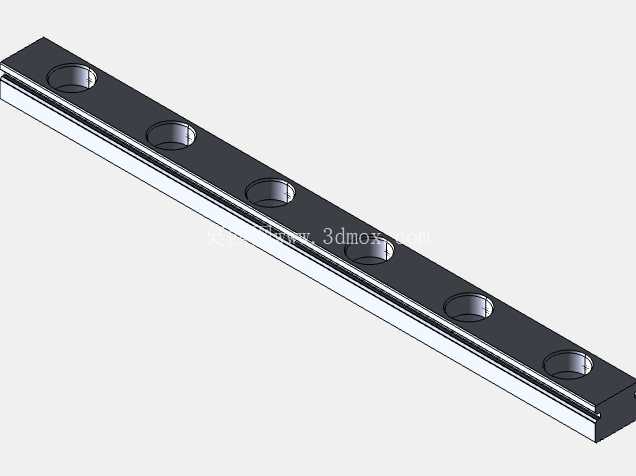

　　从安装边界来看，导轨本体的安装孔采用沉头通孔设计，孔位间距按照通用线性导向件的常规排布逻辑设置，可直接适配M4到M6规格的内六角安装螺钉，导轨宽度覆盖常规15mm到25mm规格的安装尺寸区间，滑块部分的安装螺纹孔采用标准孔距排布，既可以适配常见的负载连接板安装，也能根据实际使用需求调整孔位位置，不会出现标准件改型时需要反复切除冗余结构、补做安装位的问题。设计过程中没有照搬某一特定厂商的专属几何结构，所有滚道曲率、滑块密封槽位、返向器安装空间都采用通用化参数设置，结构工程师在做方案迭代时，可以直接在这个模型基础上修改导轨长度、滑块数量、安装孔位，不需要从零开始绘制滚道、循环槽等复杂曲面结构，能大幅降低建模的重复工作量。

　　实际应用场景中，这类通用导轨滑块结构可用于点胶设备的X轴传动导向、视觉检测工位的工件滑台导向、小型工装夹具的推拉导向、3D打印设备的运动轴导向，也可以用于教学演示场景下的线性传动结构展示，帮助初学者理解滚动直线导轨的工作原理与装配关系。从功能特性来看，滑块两侧预留了密封件的安装槽位，可根据使用环境加装防尘刮屑片，避免加工碎屑、粉尘进入滚道内部加剧磨损；导轨与滑块的配合面采用对称式结构设计，可承受径向、反径向、左右侧向四个方向的额定负载，同时具备一定的倾覆力矩承载能力，单滑块即可满足短行程轻负载的导向需求，多滑块组合使用时可支撑更长的跨距、承载更大的负载重量。

　　设计时特意规避了厂商专属的专利结构，比如特殊形状的返向器、非标准的滚道接触角，所有结构尺寸都符合机械设计手册中关于直线滚动导轨的通用设计规范，不管是做方案阶段的空间干涉检查，还是后续的工程图导出、加工件定制，都可以直接参考模型的尺寸参数，不会出现因为结构专属导致的加工适配问题。在装配逻辑上，导轨与滑块采用分离式可拆分设计，建模时保留了合理的配合间隙，模拟实际装配时的公差配合状态，工程师在做整机装配校验时，可以直接模拟滑块在导轨上的行程范围，检查极限位置是否与周边结构件发生干涉，提前规避装配阶段的空间冲突问题。对于需要做轻量化设计的场景，也可以在这个模型基础上对滑块基体、导轨非安装面做减重槽切除，不需要重新构建基础导向结构，能快速衍生出适配不同负载等级、不同安装空间的衍生型号。
