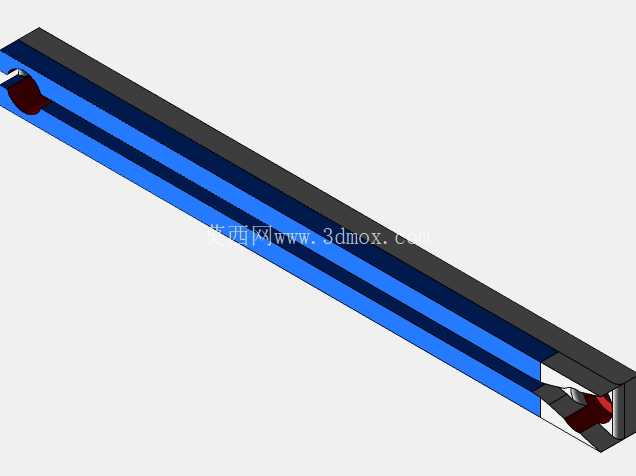

在工业电子设备的机箱、插箱类产品内部,PCB板的插拔式安装是非常常见的结构形式,这类安装结构对导向件的顺滑度、定位精度、安装兼容性都有明确的工程要求,本次涉及的导轨结构,就是专门适配宽度方向安装边界为80mm、长度方向安装边界为120mm的PCB板使用的插拔导向构件。
从实际应用场景来看,这类导轨常被用在标准插箱、工业控制模组壳体、嵌入式设备安装仓内,承担PCB板插入过程的导向、安装到位后的侧向支撑、插拔过程的防卡滞作用,相比直接用螺丝将PCB锁固在壳体内部的方式,导轨式安装不需要在PCB板的侧边预留过多的锁付孔位,也能避免反复拆装螺丝对PCB板基材造成的损伤,同时在设备后期维护时,只需要顺着导轨方向抽出PCB板即可完成检修操作,不需要拆解周边的其他结构件,大幅提升了装调与维护的效率。
在功能特性设计上,这款导轨采用了双侧限位的槽型结构,槽体内壁的尺寸与常规厚度的PCB板侧边间隙控制在合理范围,既不会因为间隙过小导致插拔时出现卡涩、刮擦PCB阻焊层的问题,也不会因为间隙过大导致PCB安装后出现晃动、接插件对位偏移的问题。导轨的两端都做了导入倒角处理,PCB板开始插入时,即使存在小幅的位置偏差,也能顺着倒角滑入导向槽内,降低了现场装配时的对位难度。除了适配常规厚度PCB的基础版本之外,结构上还预留了加厚版本的设计空间,加厚版本的槽体深度与侧壁高度做了对应调整,可以适配头部高度更高的固定螺钉,当PCB板上需要安装更高尺寸的板接插件、或者需要在板边加装固定压片时,加厚版本的导轨不会和螺钉头部、压片结构产生运动干涉,覆盖了更多的PCB安装场景。
从设计思路的角度出发,这款导轨在建模时优先考虑了型材加工的工艺可行性,整体结构采用等截面设计,不需要复杂的多轴加工工序,不管是采用铝型材挤出成型后切割定长,还是采用工程塑料注塑成型,都能实现较低的批量生产成本,适合在标准化的电子设备机箱中批量使用。导轨端部的固定孔位做了沉头设计,安装时可以将固定螺丝的头部完全埋入导轨端面内,不会突出到导轨的导向槽内部,避免螺丝头部刮擦PCB板的侧边。导轨的侧壁厚度经过受力校核,在PCB板完全插入到位、承受常规板载元器件重量的情况下,不会出现侧向的形变,保证长期使用过程中导向精度不会出现衰减。
在安装边界方面,这款导轨的总长度匹配120mm长度的PCB板的插入行程,安装时只需要将两根导轨平行固定在机箱内壁的对应位置,保证两根导轨的槽口相对、槽体底面处于同一水平面,即可形成完整的PCB插拔导向通道,两根导轨的内侧间距严格对应80mm宽度的PCB板尺寸,安装时不需要额外做间距调整,只要按照预设的安装孔位锁付即可满足定位要求。导轨的整体截面尺寸紧凑,不会占用机箱内部过多的布线空间,在导轨的外侧与机箱内壁之间还预留了足够的走线间隙,方便布置PCB板对外连接的线束。针对PCB板插入到位后的限位需求,导轨的内端设置了止位结构,当PCB板插到设计位置时,板边会抵住止位端面,保证板端的接插件和机箱后部的对插件能够完全对位啮合,不会出现插入过深导致接插件插针弯折、或者插入不到位导致接触不良的问题。
在实际的工程选型过程中,这类导轨的适配性非常强,除了标准的PCB板安装之外,也可以用来导向安装同等厚度的其他薄板类构件,比如绝缘隔板、屏蔽板等,只需要构件的厚度在导轨槽的适配范围内,都可以采用这款导轨作为插拔导向结构。结构建模过程中,所有的配合尺寸都按照机械设计的公差规范做了预留,槽体宽度尺寸取PCB板厚度的正公差,固定孔位的位置尺寸按照安装基准做了公差约束,不管是后续做工程图输出、还是直接导入加工设备做生产,都不需要再做额外的尺寸调整,能够直接对接生产环节的工艺要求。
