小型拨杆式操作控制工装基座结构

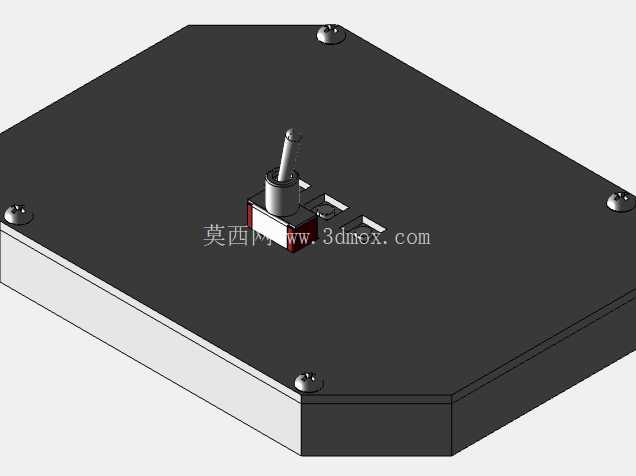

　　这套手动拨杆控制工装的设计，最初是面向小型自动化产线的工位手动干预场景做的适配，在不少半自动装配、检测工位上，纯全自动流程很难覆盖所有异常处置、工位调试、模式切换的需求，直接在设备主控柜上设置操作件又会拉长操作人员的动作路径，尤其是工位布局紧凑、操作人员需要在工位旁实时观察工件状态的场景，就近设置独立的操作工装能大幅降低操作动线长度，减少误操作概率。从结构布局来看，整个工装采用平板式安装基座作为承载主体，基座边缘做了小尺寸倒角处理，避免安装和日常维护过程中锐边划伤操作人员，四个角位设置了沉头安装孔，适配M4规格的内六角紧固螺丝，安装时可以直接将基座固定在工位的铝型材框架或者设备台面的预留安装位上，沉孔设计能让螺丝头部完全没入基座平面，不会突出表面干扰操作或者积留生产过程中的碎屑、油污。基座上的核心操作件是立式拨杆组件，拨杆采用圆柱式握持段，表面做了防滑滚花处理，操作人员带薄型劳保手套操作时也能有足够的摩擦力，不会出现打滑脱手的情况；拨杆的摆动行程做了机械限位设计，左右两个极限位置都有硬限位挡块，避免拨杆过度摆动损坏内部的微动开关或者信号触发结构，拨杆的复位力度经过调校，既不会因为太轻导致工位振动引发误触发，也不会因为力度太大让操作人员长时间操作产生疲劳。

　　拨杆组件旁预留了两个小型方形安装位，可以根据实际工位需求加装状态指示灯、辅助按钮或者拨码开关，不用额外在基座上重新打孔攻丝，预留位的尺寸是按照行业通用的16mm安装规格做的适配，常规的小型控制元件都能直接安装固定，接线可以从基座底部的走线槽排布，不会让导线裸露在工装表面，既避免生产过程中导线被工件、工具勾扯损坏，也能让整个工装外观更整洁，符合车间5S管理的要求。设计过程中特意将拨杆的操作高度设置在距离基座安装面35mm的位置，这个高度是参考了操作人员坐姿操作时的手腕自然高度确定的，操作时手腕不用刻意抬高或者下压，自然搭在工装旁的台面上就能完成拨杆的切换动作，长时间重复操作也不会造成腕部劳损。

　　基座的厚度设置为8mm，采用常用的6061铝合金材质做表面发黑处理，既有足够的结构刚性，不会因为长期按压拨杆出现基座变形，也能控制整体重量，单人就能完成安装和拆卸维护；基座底部和安装台面接触的位置预留了0.5mm的浅槽，可以粘贴橡胶减震垫，抵消工位上其他设备运行带来的振动，进一步降低误触发的概率。在实际应用场景里，这类工装除了用在半自动产线的工位操作上，也可以适配小型试验设备的手动控制单元、工装夹具的手动夹紧释放控制，只要是需要近距离手动切换信号、触发动作的场景，都能通过调整拨杆组件的接线逻辑、更换预留位的元件来适配需求，不需要重新设计整个基座结构，能大幅缩短非标设计的周期，减少重复建模的工作量。

　　整个结构的安装边界控制在150mm×120mm的矩形范围内，不会占用过多的台面安装空间，哪怕是布局非常紧凑的小型工作台，也能找到合适的安装位置；基座上所有的安装孔位都做了公差适配，紧固螺丝穿过时不会出现卡滞，拨杆组件和基座的连接采用定位销加螺丝固定的方式，长期使用也不会出现拨杆位置偏移、松动的情况，日常维护只需要定期清理表面的积尘，检查拨杆的摆动顺畅度即可，不需要复杂的保养流程。
