路由器PCBA分板定位翻盖式工装夹具

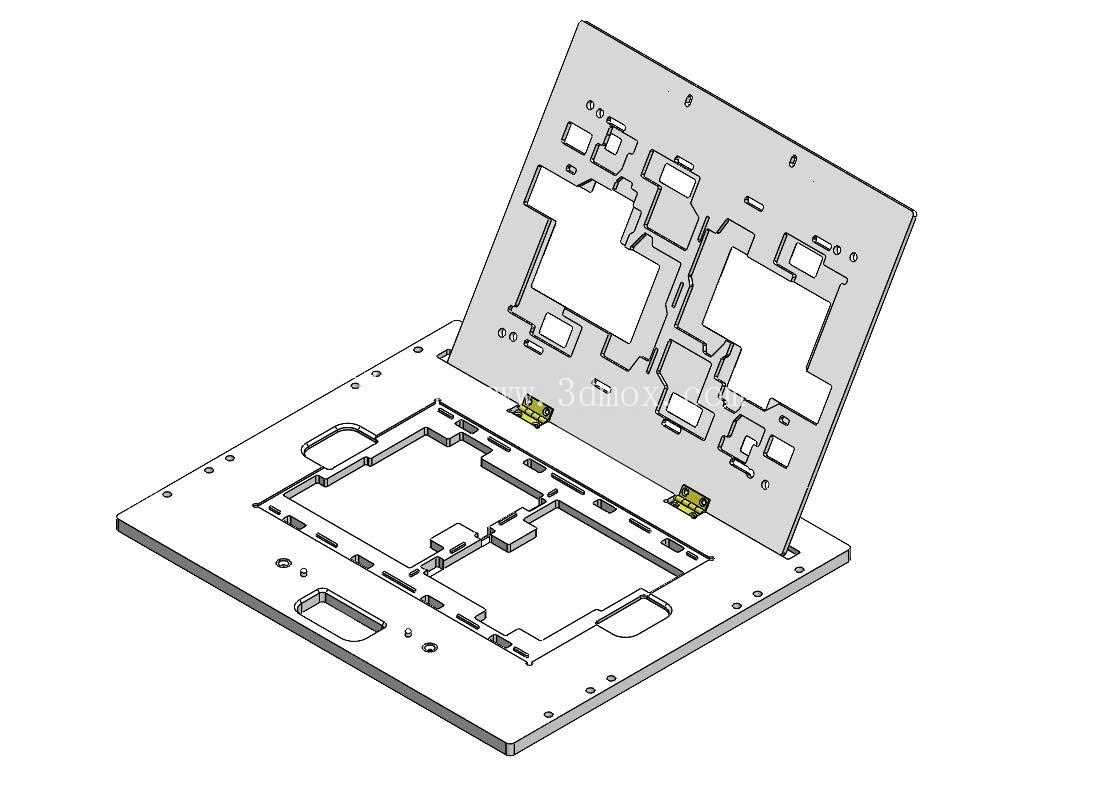

　　这套翻盖式定位夹具，主要面向消费电子通讯类产品的PCBA后段分板工序设计，适配Gemtek系列路由器主板的加工定位需求，在SMT回流焊完成后的拼板分切环节使用，替代传统的人工手扶对位或者简易压块固定方式，解决分板过程中主板受力偏移、边缘崩边、元器件受挤压损伤的常见问题。从结构设计来看，夹具采用上下翻盖式的开合结构，下底座作为承载主体，上盖通过侧边的铰接结构实现翻转开合，铰接位置预留了足够的开合角度，方便操作人员取放电路板，同时在铰接对侧设置了定位卡扣结构，合盖后可以实现上下模的精准对位，避免合盖过程中出现错位压伤板上元器件的问题。

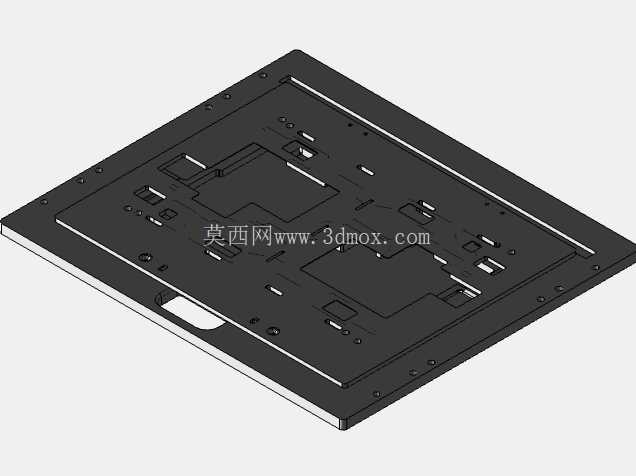

　　下底座的型腔完全按照路由器PCBA的外形轮廓做仿形铣削，所有凸起的定位筋位都对应电路板上的工艺孔、非布线区域的空位，避开了板上所有的贴片元器件、接插件位置，放置PCBA时可以直接顺着导向筋滑入型腔，不需要反复调整位置，单次装夹时间可以控制在两秒以内，适配流水线的快速作业节拍。上盖的镂空区域完全对应分板作业的走刀路径，切割刀具可以顺着上盖的预留槽位完成拼板连接位的切割，整个切割过程中PCBA被上下模完全压紧固定，不会因为刀具的切削力产生翘曲或者位移，切割后的板边毛刺量可以控制在0.1mm以内，不需要后续额外的修边工序。

　　设计过程中重点考虑了安装边界与设备适配性，底座的四周预留了标准的安装孔位，可以直接固定在常见的台式分板机工作台面上，不需要额外制作转接板，整体外形尺寸控制在300mm*250mm的范围内，不会占用过多的工作台空间，适配车间内现有分板设备的工作台安装尺寸。夹具的合盖间隙控制在0.05mm以内，既可以保证PCBA被完全压紧，又不会因为压力过大导致板体出现弯曲变形，针对板上高度较高的接插件、电容元器件，上下模的对应位置都做了沉头避让槽，避让深度比元器件实际高度多出0.2mm的安全余量，避免合盖时压伤元器件。在实际生产场景中，这类夹具主要用在路由器组装线的前段工序，PCBA完成贴片、回流焊、AOI检测之后，整拼板需要分割成单块的主板，才能进入后续的插件、测试、组装环节，传统的分板作业如果没有专用夹具，很容易因为固定不牢导致分板位置偏移，出现板边割伤、元器件脱落的问题，不良率通常在3%左右，使用这套仿形夹具之后，分板工序的不良率可以降到0.2%以下，同时单工位的作业效率可以提升40%左右，操作人员不需要专门的培训就可以快速上手，只需要完成放板、合盖、切割、开盖取板四个简单动作，降低了对操作人员的技能要求。

　　夹具的主体材料选用6061铝合金做整体铣削加工，表面做硬质阳极氧化处理，耐磨性能好，长期使用不会出现型腔磨损导致的定位偏差，铰接位置选用不锈钢的销轴，避免长期开合出现锈蚀或者磨损松动，所有的棱边都做了R1的倒角处理，避免操作过程中划伤操作人员的手部或者板边。在定位精度设计上，型腔与PCBA的配合间隙控制在0.1mm以内，既可以保证电路板顺利放入，又不会出现过大的间隙导致切割时板体窜动，上盖与下底座的合模定位采用两个对角布置的定位销实现，定位销与销孔的配合精度为H7/g6，合模后上下模的型腔错位量不超过0.03mm，完全可以满足分板工序的精度要求。针对分板过程中产生的切屑，底座型腔的边角位置预留了排屑缺口，作业过程中产生的PCB粉尘可以顺着缺口从夹具底部排出，不会堆积在型腔内影响后续的装夹定位，日常维护只需要每班作业结束后用压缩空气吹净型腔内部的粉尘即可，不需要复杂的保养流程。
