DIP8封装微芯片夹头面板结构

在半导体后道封装测试工序里，DIP8封装的直插式微芯片是工控板卡、家电控制板上用量极大的基础元器件，这类芯片在烧录、引脚成型、功能测试环节，都需要精准的定位夹持结构来固定芯片本体，避免引脚受力弯折、芯片偏移导致的测试误判或者引脚损伤，本次设计的夹头面板就是针对DIP8封装芯片的夹持定位需求开发的专用工装部件。

从实际产线使用场景来看，这类夹头面板通常安装在芯片烧录座、引脚整型机或者测试治具的基座上，工作时需要同时对芯片的塑封本体和两侧的直插引脚做定位约束。设计时首先考虑的是引脚的定位精度，DIP8封装的引脚间距为标准2.54mm，每侧4根引脚，两侧引脚排距为7.62mm，因此面板上的定位孔位严格按照标准封装尺寸做公差管控，定位孔的入口处做了0.2mm的倒角导向，方便芯片引脚顺利插入，不会因为对位偏差刮伤引脚镀层。面板上的芯片本体容纳槽深度刚好匹配DIP8芯片塑封体的厚度，夹持时不会压到芯片表面的丝印标识，也不会因为槽深过浅导致芯片在压合过程中翘起。

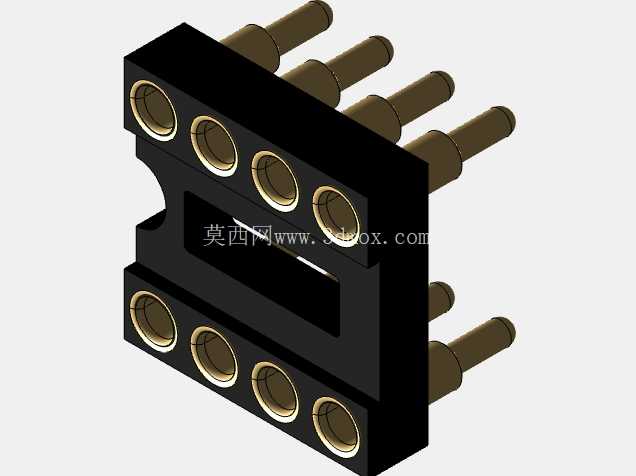

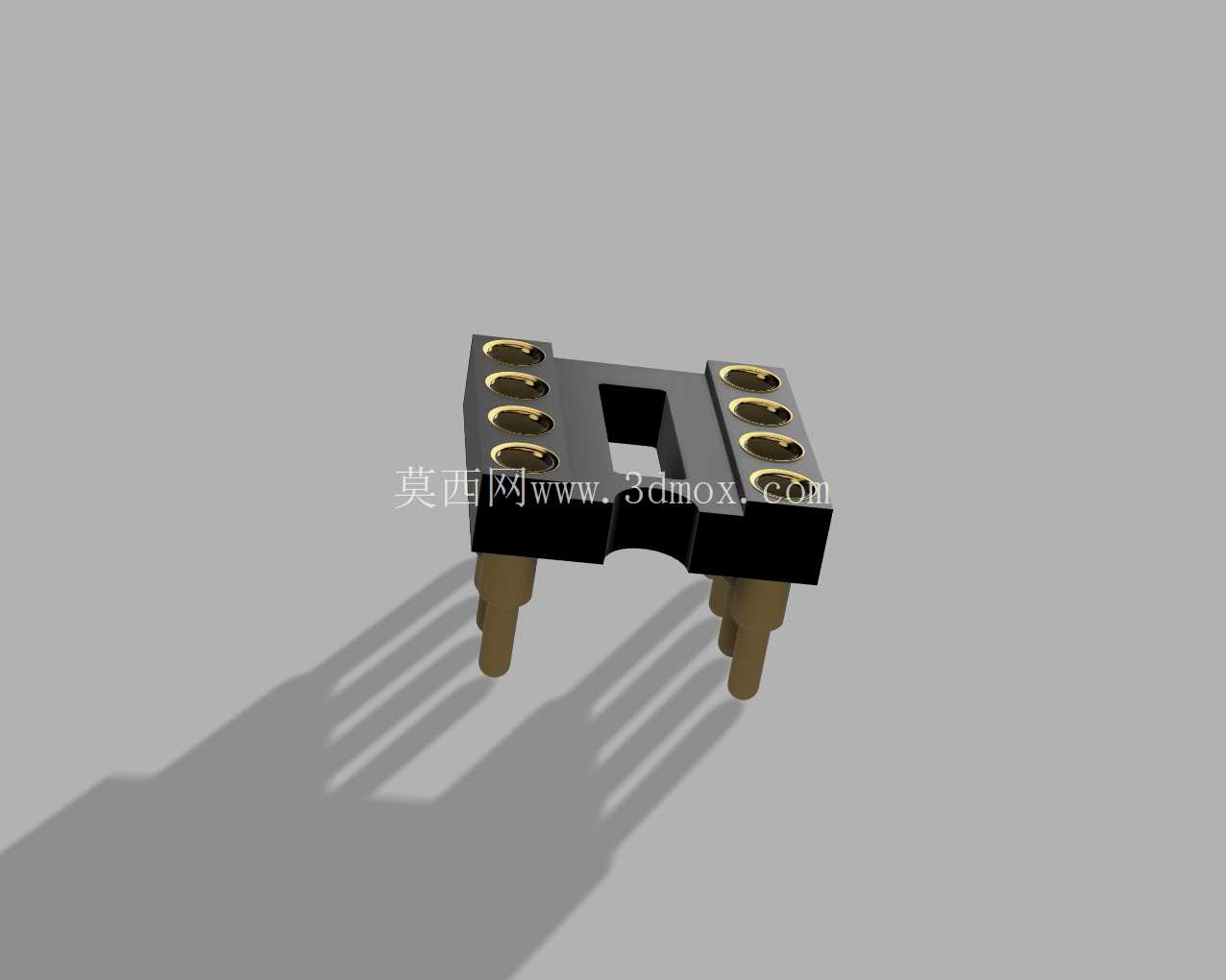

结构设计上，面板主体采用绝缘耐磨的工程塑料材质做基座，定位孔内嵌了镀金的导电接触衬套，既可以在测试环节实现引脚与测试电路的导通，也能减少反复插拔带来的孔位磨损，延长工装的使用寿命。面板下方的两根定位插柱是用来和治具基座做安装固定的，插柱的直径和中心距匹配标准治具的安装孔位，插柱根部做了加强筋结构，避免频繁拆装时插柱断裂。面板中部的镂空槽是为了给芯片背面的标识区域留出避让空间，同时也能减少面板与芯片的接触面积，避免芯片表面残留的助焊剂或者污渍沾附在面板上，影响后续芯片的定位精度。

在安装边界的考量上，这款夹头面板的整体外形尺寸适配常规8脚DIP芯片治具的安装空间，面板边缘做了0.5mm的圆角处理，避免操作人员在更换治具时被锐边划伤。面板的安装高度经过反复校准，当芯片完全插入定位孔后，芯片塑封体的上表面刚好和面板上表面齐平，配合上方的压头结构可以实现均匀施压，不会出现单边受力导致的引脚变形。实际使用中，这类夹头面板可以兼容不同厂商生产的同规格DIP8芯片，因为定位尺寸的公差带设置覆盖了行业内通用的封装尺寸公差范围，不需要针对不同厂商的芯片做单独调整，能有效提升产线换型的效率。

从功能特性来看，这款夹头面板除了基础的定位夹持功能，还兼顾了测试导通的需求，内嵌的导电衬套接触电阻控制在毫欧级，不会对芯片的功能测试信号造成衰减，衬套的弹性结构可以保证和引脚的可靠接触，即使引脚存在轻微的镀层厚度差异，也能稳定导通。面板的黑色主体材质添加了抗静电成分，表面电阻在10^6到10^9欧姆之间，能有效导走生产过程中产生的静电，避免静电击穿芯片内部的晶圆电路，这一点在半导体生产环节是至关重要的设计考量。

设计过程中还做了防呆结构处理，面板的定位插柱采用非对称排布，安装时如果方向放反就无法插入治具基座，避免操作人员装反面板导致芯片引脚对位错误，造成批量的芯片引脚弯折报废。面板表面的定位孔旁做了微小的方向标识点，对应DIP8芯片的1脚位置，方便操作人员快速确认芯片放置方向，减少放反芯片的操作失误。在长期使用的可靠性验证上，这款夹头面板经过了上万次的插拔测试，定位孔的磨损量控制在0.02mm以内，导电衬套的接触性能没有出现明显衰减，完全能满足中小批量电子生产产线的使用需求。
