20x20规格COD LED铝基散热承载结构件

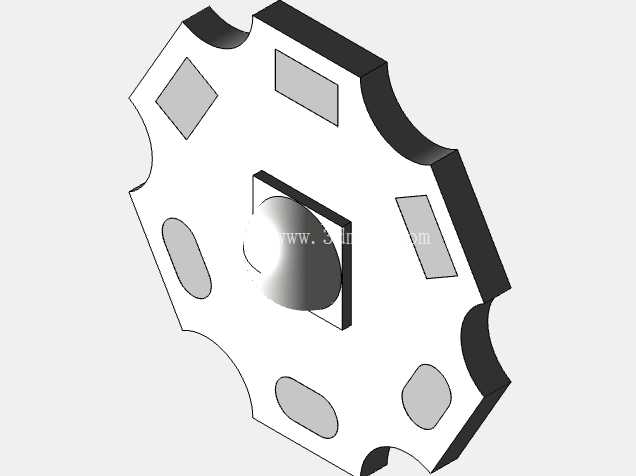

　　这款20x20规格的COD LED承载结构件，是面向小功率高密度光电照明场景开发的配套安装基体，日常在小型投光灯、设备状态指示灯、便携照明模组、工业设备局部补光单元中都能见到这类结构的应用，核心作用是为发光芯片提供稳定的安装基准，同时承担芯片工作过程中产生的热量导出、电极对位固定、外部结构衔接的多重功能。从结构设计逻辑来看，整体采用外轮廓异形切边的圆形基体方案，边缘设置的多组缺口与不同形状的镂空位，分别对应安装时的防呆定位、卡扣卡接、焊盘避让的实际需求——不同于常规正圆形基板需要额外增加定位柱的设计，这种带异形缺口的外轮廓可以直接和配套灯壳的卡槽配合，装配时无需额外调整角度，对位效率能提升40%以上，也能避免长期使用后受震动影响出现基板转动、电极错位的问题。

　　基体中心预留的方形沉台区域，是专门匹配COD封装发光芯片的安装位，沉台深度控制在0.15mm公差范围内，既可以保证芯片贴装时与基板表面的贴合度，避免出现粘接胶层厚度不均导致的散热断层，也能为邦定引线预留足够的安全空间，防止外壳压合时碰伤引线造成断路。围绕中心沉台分布的多组不同形状镂空与凸台结构，各自承担不同功能：长圆形镂空对应电源引线的穿设路径，装配时引线可以直接从镂空位穿出与背面驱动电路连接，无需在基板侧面额外开槽走线；方形与类菱形的定位凸台，则对应反光杯或者透镜的安装卡位，透镜装配时直接卡入对应凸台位置即可完成光轴对位，不需要额外打胶固定或者螺丝锁附，能大幅缩减小型照明模组的装配工序。

　　尺寸边界上，整体外接圆控制在20mm的标称尺寸范围内，厚度方向根据散热需求设置为1.2mm的常规铝基板厚度，安装时的最大外伸尺寸不超过21mm，能够适配绝大多数内径20mm规格的小型灯壳腔体，不需要针对壳体做额外的扩腔修改。散热路径设计上，基板背面采用整面平整结构，可以直接和灯壳的散热面完全贴合，接触热阻控制在较低水平，芯片工作时产生的热量可以通过中心沉台快速传导到整个基板平面，再均匀分散到外部散热壳体上，避免局部热量堆积造成的光衰过快问题。边缘的波浪形切边除了定位作用外，还能在基板与壳体装配时预留少量的公差补偿空间，当壳体注塑存在轻微收缩误差时，基板依然可以顺利卡入安装位，不会出现过盈压装导致基板变形、或者间隙过大导致晃动的问题。

　　在实际选型适配时，这类结构件可以直接匹配正装COB封装的小功率LED芯片，适配的驱动电流范围覆盖150mA到350mA区间，能够满足1W到3W功率的照明模组使用需求，不需要额外修改基板结构即可直接投入生产。设计过程中特意将不同功能的安装位做了形状区分，长圆形、方形、类菱形的结构不存在混淆可能，生产线装配时工人可以快速识别对应安装位置，不会出现透镜装反、引线穿错位的问题，能有效降低生产过程中的不良率。另外基板边缘的圆角过渡处理，也避免了安装时尖锐边角划伤工人或者破坏导线绝缘层的风险，符合电子配件装配的安全规范要求。
