35毫米管径铝制载物台夹持座

项目分类:通用五金配件 发布时间:2024-11-26 ID:811375
  • 35毫米管径铝制载物台夹持座
  • 35毫米管径铝制载物台夹持座

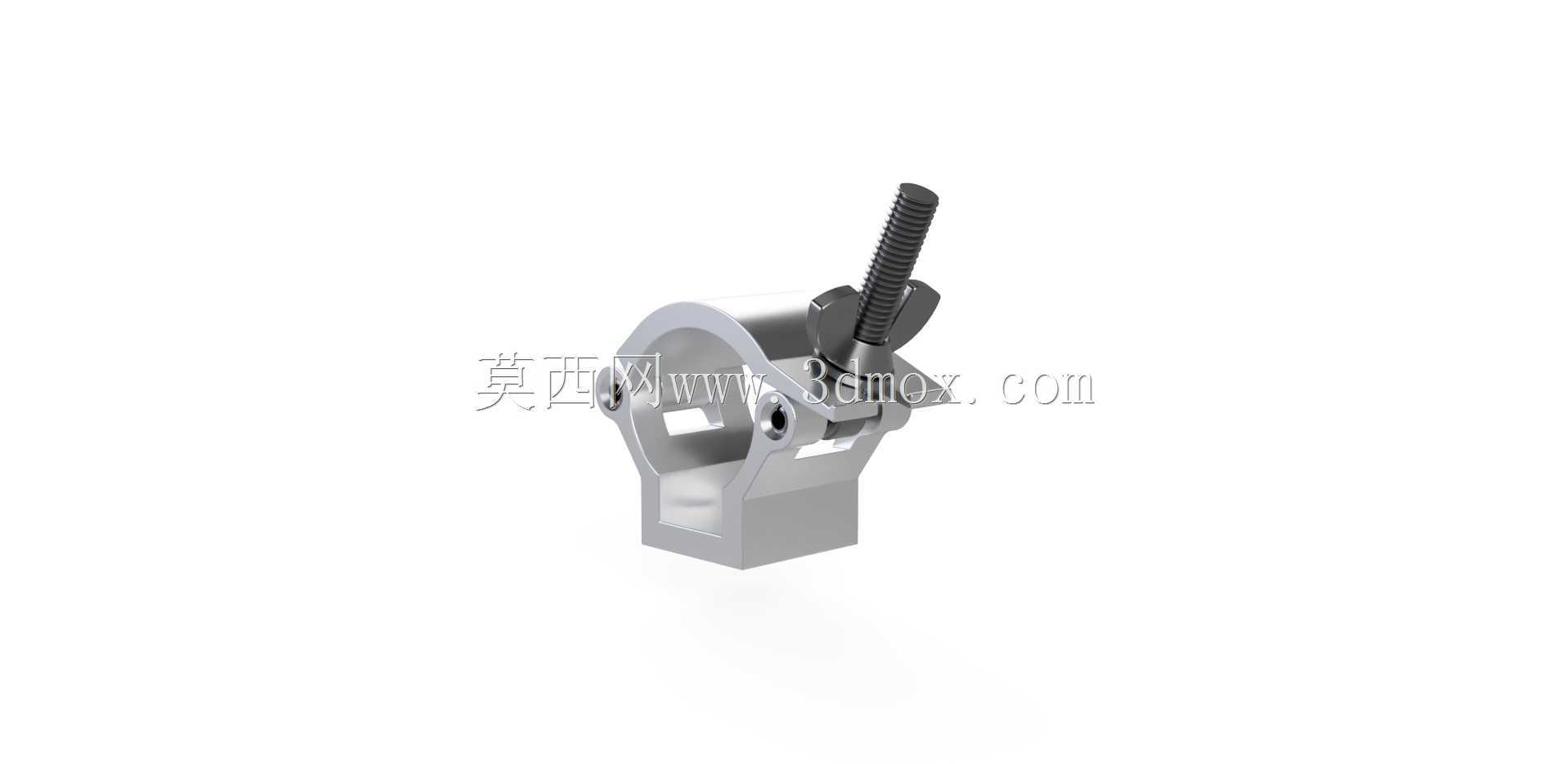

  这套夹持结构主要面向实验台架、光学检测工位、小型工装支架以及自动化产线旁的辅助载物场景,用来把传感器、小型相机、指示表头、喷码喷头或轻质载物板固定在直径35毫米的圆管立柱上。现场调试时,立柱往往需要沿竖直方向承担支撑,而载物端又要在水平方向保持稳定,普通抱箍只能完成抱紧动作,很难兼顾上方平台的定位与角度约束,因此该件在结构上把环形夹持段和下方方块连接段做成一体,减少装配叠加带来的间隙。

  从受力路径看,圆管穿过上部开口环腔,环体一侧预留锁紧间隙,蝶形螺钉穿过双耳后将开口收窄,抱紧力直接作用在管壁上。螺钉采用手拧形式,调试人员无需工具即可松开、移位并重新锁紧,适合频繁变更工位高度的实验环境。环体内壁按35毫米管径设计,配合开口弹性变形,能够在不损伤立柱表面的前提下提供足够摩擦力;双耳位置加厚,避免反复锁紧时出现局部屈服。下方方块段带有中空腔和侧向安装孔,既可以作为载物平台的转接座,也能穿过紧固件连接L形板、角度板或其他标准治具。

  建模时需要重点控制三处配合关系。其一是环腔内径与圆管之间的间隙,间隙过大会导致锁紧后仍有偏转,过小则装拆困难;实际结构中依靠开口收缩补偿公差,而不是把孔做成完全紧配。其二是螺钉轴线与双耳孔的同轴度,蝶形螺钉在快速手拧过程中会承受偏载,若孔位错位,螺纹容易卡滞。其三是下方方块连接面与环腔轴线的相对位置,平台安装面若相对立柱产生歪斜,会直接影响被夹持器件的指向精度,因此特征建模时应先建立圆管基准轴线,再由该轴线派生安装面和孔位。

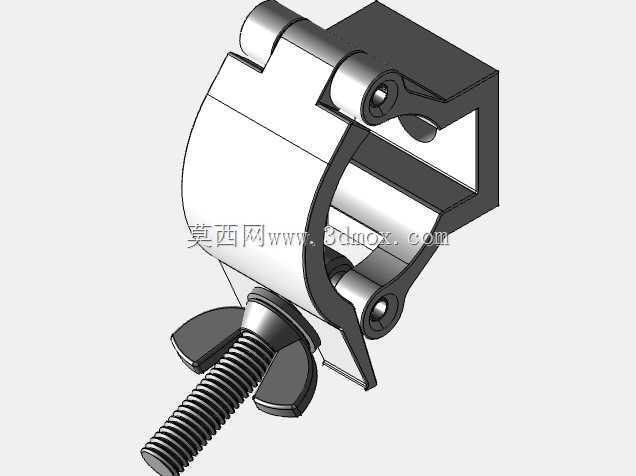

  外形上,上部为近似C形的抱夹环,侧面保留两个光孔,用于穿装销钉或辅助紧定;下部为带空腔的矩形座,空腔既减轻铝合金件重量,也为螺母、垫片或隐藏式紧固件留出空间。整体轮廓没有复杂曲面,适合采用铝块铣削加工,壁厚在锁紧耳、环体过渡区和方块根部均做了加强,这些位置正是夹紧力和悬臂载荷叠加的区域。环体与方块之间通过斜向过渡肋连接,可降低应力集中,同时避免外形突变造成的加工振纹。

  安装边界方面,设计围绕35毫米直径管展开,立柱中心到载物安装面的距离决定了被固定器件的悬臂量。选型时不能只看夹持直径,还要核算载荷重心:当载物板偏重或器件远离立柱时,夹紧点会承受倾覆力矩,此时应降低平台高度、增加第二处夹持环,或在方块连接段使用更大规格的紧固件。若用于光学相机、激光指示器等对振动敏感的设备,立柱本身也应具备足够刚度,并将夹持位置尽量靠近载荷重心,以减少晃动。

  在实际台架搭建中,这类小件往往承担模块之间的接口作用。它上方通过抱夹适应圆管立柱,下方通过平面和孔系对接载物附件,使整套支架能够按工位需求快速重组。结构没有采用复杂齿条或旋转盘,而是把高度调节交给抱夹在光杆上的摩擦锁紧,把角度和位置调整交给后续连接板,功能划分清晰。对于三维设计人员,绘制此类零件时应把开口环的弹性范围、螺钉行程、管壁接触面积和下部安装孔距一并表达清楚,这样加工件到场后,装配人员才能直接完成立柱穿装、螺钉锁紧和载物板固定,减少现场配焊、配钻等二次修整工作。
