网络设备散热风道改造用侧装风扇固定结构

做网络机房运维和设备改造的工程师大多遇到过这类痛点：机架式交换机、工业网关这类带SFP+高速端口的通讯设备，满负载运行时端口区域和主控芯片积热严重，常规的机架前部送风很难吹到设备侧方的端口散热区，拆改设备自带散热结构又会失去原厂保修，很多运维人员只能靠降低机房整体温度来硬扛，不仅能耗高，降温效果也十分有限。这次做的这套侧装风扇固定结构，就是专门针对这类保修敏感型网络设备的散热改造需求设计的，全程不需要对设备本体做任何打孔、拆解操作，完全靠结构贴合和粘接固定，不会触碰设备保修条款里的改装红线。

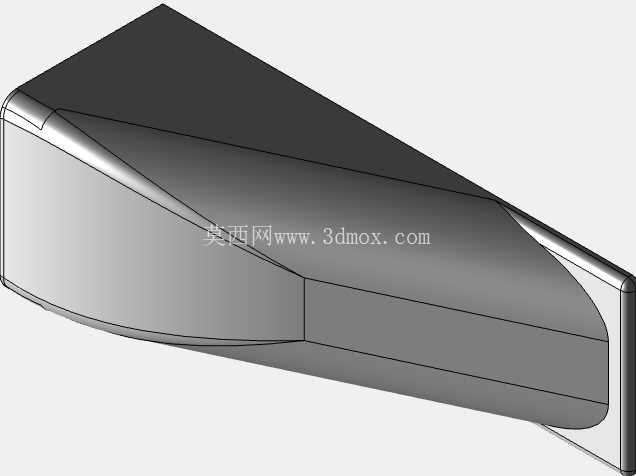

整个结构的设计核心围绕不破坏设备本体展开，适配的是工业领域常用的40x40x10mm规格直流轴流风扇，这类风扇是通讯设备散热改造里最常用的标准件，供应链成熟，替换成本极低。固定结构的安装基准面完全贴合目标设备的右侧外壳曲面，做了和设备外壳弧度完全匹配的贴合边，安装时只需要在贴合面打薄的耐温双面胶，就能把整个风扇组件牢牢固定在设备侧方，不需要在设备外壳上拧一颗螺丝，也不需要拆开设备外壳改动内部风道，完全规避了保修失效的风险。

从实际测试的工况数据来看，这套结构的散热效率远超常规的直吹改造方案：常规改造里很多人会把24V规格的风扇直接接12V供电来降低转速、减少噪音，但实际测试下来，这种侧装定向送风的结构下，哪怕风扇降速运行，也能在设备侧方形成稳定的定向气流，直接把两个金属10Gbit SFP+端口区域的积热直接带出设备外部，实测满负载运行时端口区域的温度能从82℃降到42℃，降温幅度接近一半，不仅能大幅降低高速端口因为高温出现的丢包、降速问题，还能延长端口内部电子元件的使用寿命，减少机房运维的故障排查成本。

结构的安装边界也做了充分的适配考量，整个组件突出设备外壳的厚度控制在12mm以内，哪怕是高密度安装的机架机柜里，相邻设备之间留的标准走线间隙也足够容纳这套结构，不会出现设备装不上机架、或者和相邻设备干涉的问题。风扇的走线槽也集成在固定结构的侧边，走线可以顺着设备机架的理线架排布，不会出现线缆杂乱、影响其他设备维护的问题。结构上还预留了风扇的防尘网安装位，长期运行时可以阻挡机房里的灰尘通过风扇进入设备内部，减少设备内部积灰带来的散热效率下降、短路风险。

在结构设计的细节上，固定座的四个风扇安装柱做了微凸的减震胶位，安装风扇时可以垫上薄的硅胶减震垫，把风扇运行时的震动和设备外壳隔离开，避免风扇震动传导到设备内部，影响硬盘、光模块这类对震动敏感的元件正常工作。导风边的角度也做了多次调整，最终确定的15度倾斜导风角，能让风扇吹出的气流刚好覆盖SFP+端口和主控芯片的核心发热区，不会出现气流散逸、吹不到核心发热位置的问题，哪怕风扇在低转速下也能保证足够的散热效率，同时把风扇运行的噪音控制在机房允许的范围内，不会额外增加机房的噪音负担。

很多运维人员做设备散热改造时容易陷入一个误区，就是一味追求高转速大风量的风扇，实际上如果没有合理的风道结构引导气流，大风量风扇吹出来的风会在设备表面形成乱流，不仅带不走核心区域的积热，还会把设备周围的灰尘吹得到处都是。这套固定结构的设计逻辑就是用最小的改动、最合理的风道引导，在不破坏设备原有状态的前提下，精准解决核心发热区的积热问题，不管是机房批量改造还是单台设备的散热优化，都能直接套用，不需要针对单台设备做额外的结构调整，适配性很强。
