家用能耗监测智能电表模块结构设计

　　在民用配电智能化改造、家庭能耗管理系统搭建的场景里，这类小型电表模块是入户配电侧的核心感知部件，区别于传统壁挂式整表，它采用模块化嵌入式设计，不需要占用独立的表位空间，可直接集成在家庭智能配电箱、入户接线端子排旁，也能嵌入到智能家居中控柜体内部，适配老旧小区配电改造、自建房智能配电升级、出租屋分户能耗计量等多种实际场景，解决传统电表安装占空间、无法对接智能家居系统的痛点。

　　从实际用途来看，该模块核心承担两大功能，一是实时采集入户回路的电压、电流、有功功率、累计耗电量等电力参数，为家庭能耗统计提供精准的底层数据，用户可通过配套的通讯链路将数据上传至智能家居主机，实现分回路用电情况的可视化查看，识别高能耗待机设备，优化家庭用电习惯；二是作为家庭自动化系统的输入触发节点，可根据回路电流变化联动其他智能设备，比如检测到大功率电器启动时自动触发排风装置、检测到回路异常过载时联动断路器脱扣并推送告警信息，拓展家庭配电的主动安全防护能力。

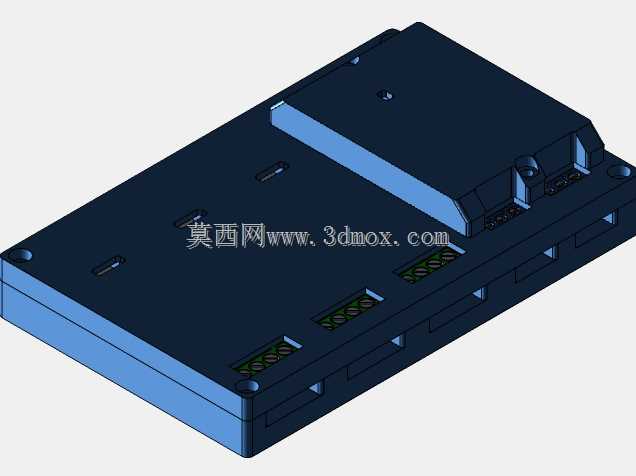

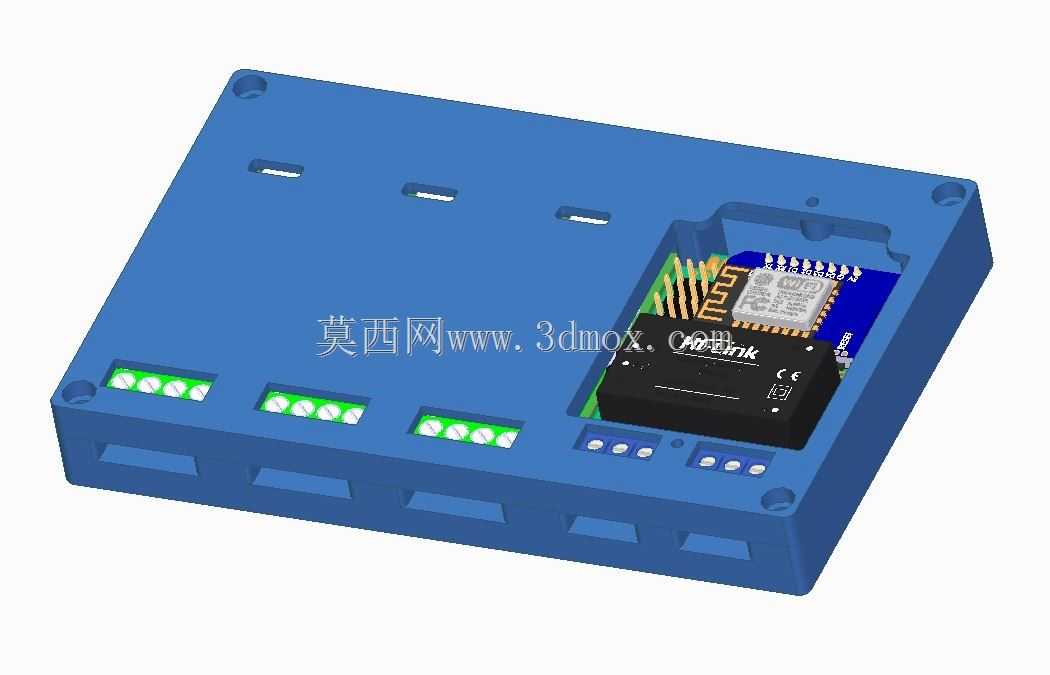

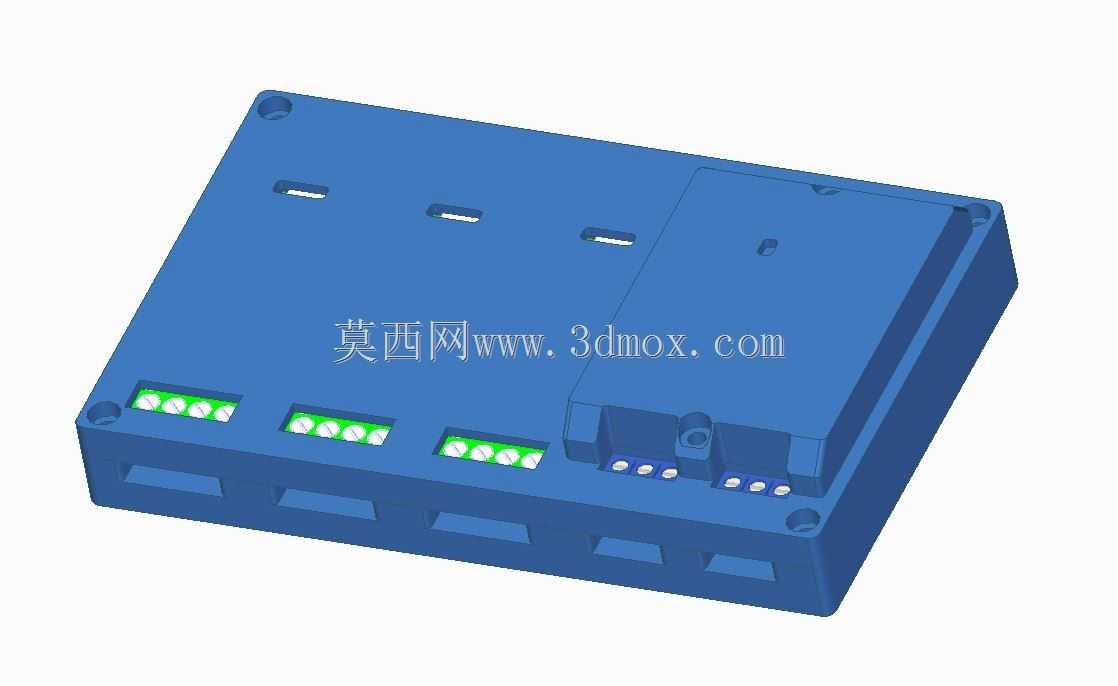

　　在功能特性设计上，模块采用强弱电分离的布局思路，强电接线端全部布置在模块侧边的下沉式槽位内，接线端子采用带防误触挡板的栅栏式结构，避免安装运维过程中误触带电部位，端子间距满足民用低压配电的爬电距离要求，可承载10A以内的常规家用回路持续通流；弱电信号输出端布置在模块另一侧，与强电端保持足够的安全隔离距离，减少强电交变磁场对弱电采样信号的干扰，保证电力参数采集的精度。模块本体采用分体式壳体结构，底座为阻燃ABS材质，具备良好的绝缘性能与耐热性能，上盖通过卡扣与底座配合，不需要额外打螺丝即可完成装配，后期维护拆解也十分便捷，壳体表面预留了多处定位柱与卡扣位，可直接卡在标准DIN导轨上，也能通过螺丝孔固定在平面安装板上，适配不同的安装环境。

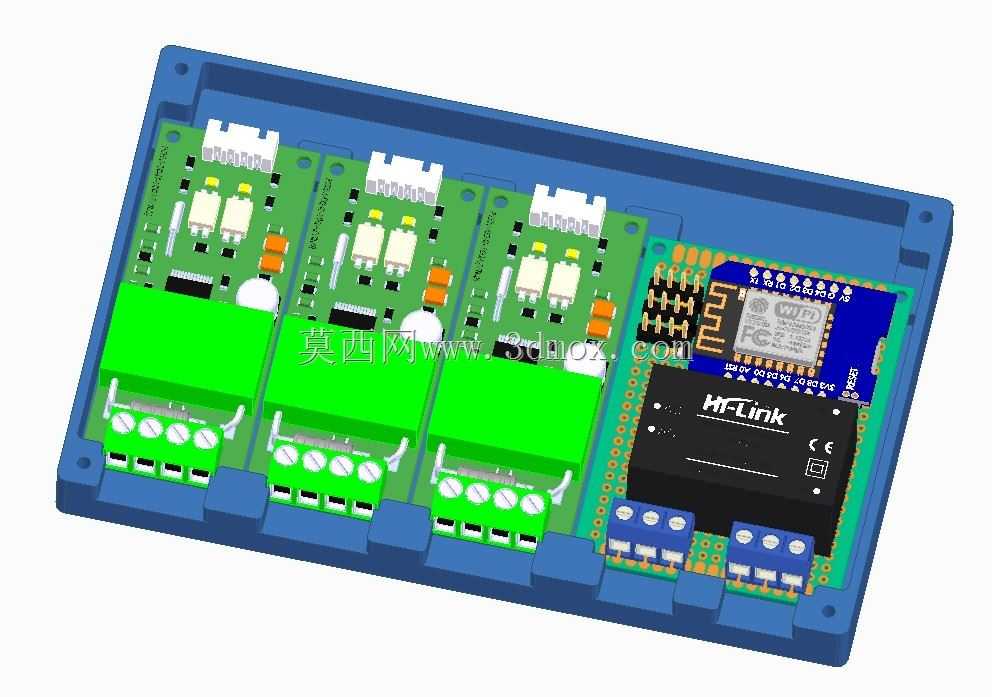

　　设计过程中优先考虑了民用场景的安装适配性，整体外形采用扁平化长方体结构，厚度控制在较低水平，不会过多占用配电箱内部的纵深空间，模块边缘全部做了圆角过渡处理，避免安装过程中划伤施工人员的手部，壳体表面的散热槽采用错位布局，既可以保证内部采样电路板的空气流通散热，又能防止灰尘、蚊虫直接落到电路板上造成短路隐患。采样电路部分的布局充分考虑了抗干扰需求，电流采样元件与电压采样元件分开布置，信号走线做了包地处理，避免家用环境中常见的电磁炉、开关电源等设备产生的电磁干扰影响计量精度，模块的供电回路直接取自被测回路，不需要额外布置独立供电线，减少现场布线的工作量。

　　安装边界方面，模块的强电接线端预留了足够的接线操作空间，接入4平方毫米的家用铜芯线时，不需要额外弯折导线即可完成端子压接，安装时模块上下方需要预留至少10mm的散热间隙，左右侧预留5mm的走线空间即可，不需要额外预留过大的操作空间，可紧密排布在配电箱内的其他微型断路器旁，适配现有标准家用配电箱的安装尺寸，不需要对原有箱体进行开孔改造。模块的通讯接口采用通用的串行通讯引脚定义，可直接对接市面上主流的智能家居主控板，不需要额外做协议转换，降低系统集成的难度，对于结构设计从业者来说，该模型可直接用于智能配电箱的布局设计、家庭能耗管理系统的装配干涉校验，也可作为民用低压配电模块设计的参考案例，帮助设计人员快速掌握民用智能配电模块的布局思路、安规距离要求与安装适配要点，减少前期方案设计阶段的反复调整工作量，提升配电类产品的设计效率。
