4K单色USB3.1工业相机外观结构设计

这款4K单色USB3.1 Gen1接口相机的外观结构设计，完全围绕工业视觉检测场景的实际安装需求展开，没有多余的装饰性结构，所有外形特征都服务于安装适配、接口防护与成像稳定性的核心要求。从实际应用场景来看，这类单色相机主要面向高精度工业视觉对位、表面缺陷检测、一维码二维码读取、高速产线物料定位等工况，相比彩色成像模组，单色传感器在相同分辨率下能获取更高的灰度细节，弱光环境下的信噪比表现更优，搭配USB3.1 Gen1的5Gbps传输带宽，能够满足4K分辨率下较高帧率的图像数据回传需求，不需要额外配置采集卡，直接通过USB接口完成供电与数据传输，大幅降低设备集成的布线复杂度。

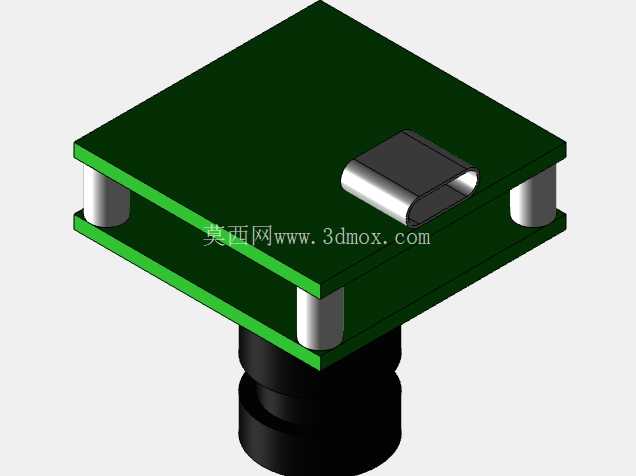

在结构设计思路上，整体采用双层电路板叠加的支撑架构，上层为核心传感器处理电路板，下层预留接口扩展与供电滤波电路的安装空间，四根金属支撑柱同时承担电路板固定、结构间距保持、整体抗形变的作用，柱体两端分别与上下两层电路板的安装孔位过盈配合，不需要额外的螺丝固定就能保证板间平行度，避免电路板受力翘曲导致传感器安装面倾斜，影响成像的焦平面一致性。上层电路板表面做了整面阻焊覆盖，边缘预留的安装孔位可以兼容不同规格的镜头接圈，用户可以根据实际工作距离更换不同焦距的镜头，不需要额外修改安装板结构。

接口部分采用侧出式USB Type-C接口设计，接口位置突出于上层电路板边缘，外部做了金属屏蔽罩包裹，一方面可以增强USB信号的抗干扰能力，避免工业现场的电磁干扰导致传输丢帧，另一方面金属屏蔽罩与下层结构的接地端连通，能够将接口处的静电直接导到设备接地端，避免静电击穿核心处理芯片。镜头安装部分位于整个模组的下方中心位置，采用标准的M12镜头接口螺纹，接口周围做了凸台定位结构，保证镜头安装后光轴与电路板传感器中心的同轴度控制在0.1mm以内，降低后期成像的校准工作量。镜头尾部的黑色结构件同时承担遮光作用，避免环境光线从镜头与电路板的缝隙处进入传感器表面，产生杂光光斑影响成像质量。

从安装边界尺寸来看，整个模组的上层电路板为正方形结构，边长控制在常见工业相机的标准安装尺寸范围内，板边到支撑柱的距离预留了足够的螺丝操作空间，用户可以直接从上方将模组固定到设备的安装面板上，不需要额外设计转接板。上下两层电路板的间距经过精确计算，既能够容纳下层的滤波电容、接口保护元件，又不会让整体高度过高，满足紧凑安装空间的集成需求，比如嵌入到小型自动化设备的视觉检测工位、AGV小车的导航视觉模块、便携式检测设备的成像单元中，都不会因为尺寸问题出现安装干涉。侧出的USB接口方向与电路板平面平行，接线后线缆不会向镜头方向延伸，避免线缆遮挡镜头视场角，同时线缆弯折半径的预留空间也经过核算，即使使用带屏蔽层的粗径USB3.1线缆，接口处也不会因为线缆弯折导致接触不良。

在细节设计上，电路板边缘做了圆角处理，避免安装过程中锐角划伤操作人员或者划破线缆绝缘层，四根支撑柱的高度一致，装配后上下板的平行度误差不超过0.05mm，保证传感器安装面与镜头安装面的平行度，避免出现成像一侧清晰一侧模糊的离焦问题。整个外观结构没有多余的凸起结构，所有元件的高度都控制在上下板的间距范围内，运输和安装过程中不会因为磕碰导致元件脱落，金属支撑柱的表面做了钝化处理，不容易生锈，能够适应车间内多尘、少量油污的使用环境。不同于消费级的USB摄像头，这款模组的结构设计完全偏向工业集成需求，没有设计多余的外壳结构，用户可以根据自己的设备外壳直接将模组嵌入安装，减少不必要的结构冗余，同时也方便后期对传感器、镜头进行维护更换，不需要拆解复杂的外壳结构就能完成元件替换。
