多用途可调式轴类零件支撑固定支架

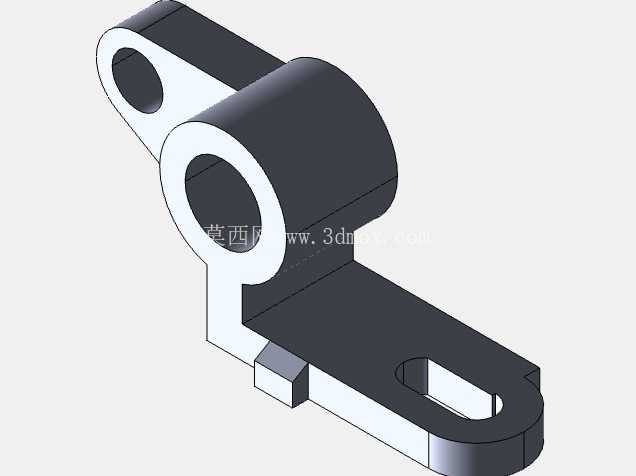

　　在轻工输送线、小型自动化装配工位、非标试验台架这类需要频繁调整轴系位置的场景里，轴类支撑件的适配性往往直接决定了整段机构的调试效率，这款可调轴支撑支架正是针对这类零散、多变的小负载轴系固定需求设计的。从实际安装边界来看，支架底部的长圆形开槽是整个结构的调节核心，槽孔长度覆盖了常用的20-40mm线性调节行程，安装时无需在安装基板上重新钻孔，松开固定螺栓即可沿槽孔方向调整整个支架的位置，适配不同中心距的轴系对接需求，槽孔的宽度匹配M6-M8规格的内六角圆柱头螺栓，能保证固定后支架不会出现横向窜动。主支撑圆柱壳的内孔是核心的轴配合面，孔壁的同轴度公差控制在0.02mm以内，可直接穿过光轴、销轴或者带座轴承的外圈，圆柱壳的壁厚经过载荷校核，在承受500N以内的径向载荷时不会出现明显形变，满足小型传动机构、张紧轮组、连杆摆臂的支撑需求。主壳体侧面延伸出的带孔副耳片是辅助连接结构，这个耳片的孔位与主孔保持固定的中心距，可用来连接张紧弹簧、连杆拉杆或者传感器安装支架，不用额外在主壳体上焊接或者钻孔加装连接位，避免破坏主支撑结构的强度。

　　底座边缘的小凸台是定位止口结构，安装时这个凸台可以卡入安装基板上预先加工的定位槽内，在螺栓锁紧前就能限制支架的转动自由度，保证调试过程中支架的角度不会偏移，尤其是在反复调整位置的场景里，这个小结构能大幅减少每次调整后的校准工作量。从结构设计的逻辑来看，整个支架没有多余的冗余结构，所有的壁厚都做了均匀化处理，最小壁厚控制在3mm，既满足铸造或者3D打印的工艺要求，也不会因为壁厚差异导致成型后出现收缩变形，主壳体与底座的过渡位置做了大圆角过渡，避免应力集中，在承受交变载荷的场景里能有效降低断裂风险。

　　实际应用中，这款支架可以用在小型皮带输送机的张紧轮支撑、包装设备的摆杆转轴固定、试验台架的待测工件轴定位、3D打印设备的导轴支撑等场景，相比固定式的轴座，它不需要提前精准计算安装位置，允许现场调试时根据实际传动情况调整轴的位置，降低了前期设计的精度要求，也减少了后期整改的工作量。支架的底座平面与主孔的轴线平行度控制在0.015mm以内，安装后能保证轴的水平度或者垂直度符合传动要求，不会因为安装面的偏差导致轴转动时出现卡滞或者额外的径向载荷。副耳片的孔位做了倒角处理，连接销轴或者螺栓时能顺利导入，不会因为孔口的毛刺导致装配困难。

　　整个结构的外形没有尖锐的棱角，所有外露的边缘都做了R1以上的圆角处理，避免安装调试时划伤操作人员，也符合机械设备的安全设计要求。在做三维建模的时候，这个支架的所有配合面都预留了合理的公差，主孔的尺寸公差取H7，适配常用的g6公差的光轴，安装槽孔的尺寸公差取H12，既能保证螺栓顺利穿过，也不会因为间隙过大导致固定后出现松动。对于需要做快速原型验证的场景，这个模型的结构不需要额外添加支撑就可以完成FDM3D打印，打印完成后只需要简单去除毛刺就可以直接用于样机验证，大幅缩短非标设备的开发周期。在压铸生产的场景里，这个支架的拔模角度统一取1.5度，所有的孔位都做了拔模处理，不需要后续额外的机加工就可以满足装配要求，适合批量生产。
