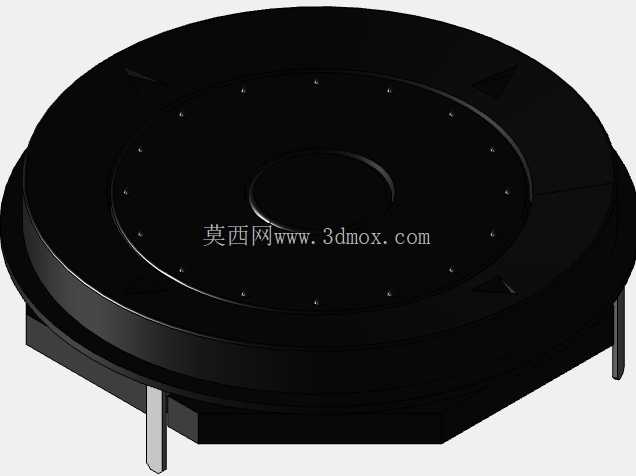

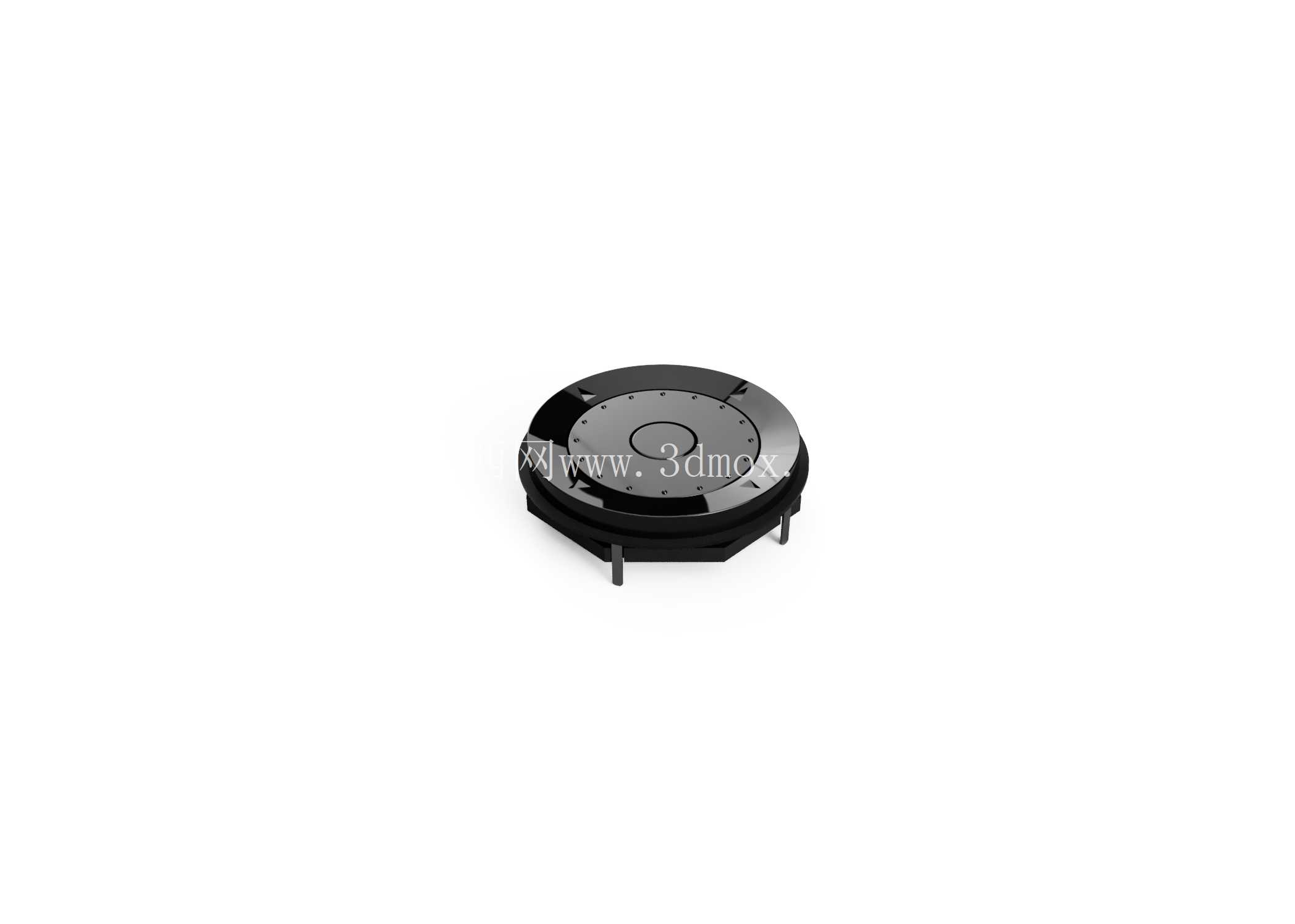

Adafruit5001ANO旋转编码器结构设计

　　在嵌入式交互装置、小型数控操作面板、DIY电子外设的结构开发环节，旋转编码器是承担旋转角度采集、参数调节输入的核心器件，本次呈现的Adafruit 5001 ANO旋转编码器结构，完全围绕实际装机的适配需求完成细节设计，可直接用于整机结构干涉校验、安装位预留的参考依据。从实际应用场景来看，这类薄型旋转编码器常被用在紧凑型手持调试设备、桌面小型控制面板、开源硬件交互项目中，相比传统电位器，它没有旋转角度限制，可实现连续旋转的脉冲输出，支持多圈参数调节，同时自带按压确认功能，单器件即可完成参数增减、选项确认的复合操作，能大幅缩减操作面板的器件占用空间，适配小体积设备的布局需求。

　　从功能特性层面拆解，该编码器为盘式薄型结构，主体外壳采用圆形包覆设计，底部伸出三个定位引脚，其中两个为脉冲输出引脚，负责输出正交脉冲信号供主控识别旋转方向与旋转步数，中间引脚为按压触发引脚，当轴向按压编码器旋钮时可触发开关信号，实现确认操作；编码器的旋转阻尼手感均匀，每一步旋转都有清晰的档位反馈，适合参数微调时的操作感知，避免调节过量。在设计思路上，整个模型优先还原了器件的外部装配特征，没有对内部光栅、弹片等精密结构做过度拆解，毕竟对于结构设计从业者来说，选型校验阶段最核心的需求是明确器件的外部轮廓、安装引脚位置、突出高度等装配边界参数，内部结构不会影响整机的布局设计。

　　模型的外形尺寸完全参照器件实际规格还原，整体为扁圆形结构，主体直径适配常规面板开孔尺寸，安装时可直接卡入面板预留的圆形开孔，底部引脚的间距、伸出长度完全匹配标准PCB焊盘布局，结构工程师在绘制PCB封装、设计面板开孔时，可以直接参考该模型的尺寸参数做干涉检查，避免出现开孔尺寸不匹配、引脚与周边器件干涉、安装后旋钮突出高度不符合人机操作需求的问题。需要明确的是，该模型为视觉参考级的结构模型，尺寸精度满足结构布局、装配校验的使用需求，但引脚部分的细节、PCB焊接区域的公差做了适当简化，不适合作为精密模具开模的直接依据，主要面向三维建模从业者做器件库搭建、结构设计阶段的装配参考、渲染场景的器件素材使用。在实际装机过程中，这类编码器的安装边界需要重点关注几个维度：首先是面板开孔的直径公差，要保证编码器主体可以顺利卡入同时不会出现松动晃荡的情况；其次是底部引脚到面板背面的距离，要匹配PCB板与面板之间的安装间距，避免引脚过长顶到PCB或者过短无法完成焊接；最后是旋钮安装后的轴向突出高度，要结合操作面板的整体人机尺寸设计，保证操作时手指可以轻松接触旋钮，同时不会因为突出过高容易被误碰触发。

　　很多新手结构工程师在做小型电子设备的面板设计时，经常会忽略编码器这类器件的安装空间预留，要么是面板背面的加强筋与编码器本体干涉，要么是旋钮旋转时与周边的按键、壳体边缘发生摩擦，借助这个三维模型，可以在设计阶段直接将器件装配到整机装配体中，提前排查所有干涉问题，减少打样后的修改成本。另外，该编码器的薄型设计相比传统立式编码器，能大幅压缩设备的厚度方向尺寸，对于追求轻薄化的手持设备、桌面小型控制器来说，是非常合适的选型方案，模型还原了它的薄型特征，能直观体现出它与常规编码器的尺寸差异，方便工程师做选型对比。
