工业嵌入式触摸屏监视器结构设计

做工业设备结构设计这些年，嵌入式触摸显示终端的壳体结构是经常要碰的一类部件，这次梳理的这款触摸监视器结构，核心是适配工业现场的嵌入式安装场景，先从实际使用场景说起，这类监视器大多用在机床操作面板、自动化产线工位终端、工控机柜内嵌、特种车辆操控台这些位置，日常要面对车间内的油污、粉尘、轻微振动，还有操作人员频繁的点按触控操作，所以壳体的刚性、安装的适配性、触控区域的平整度都是设计时要优先考量的点。

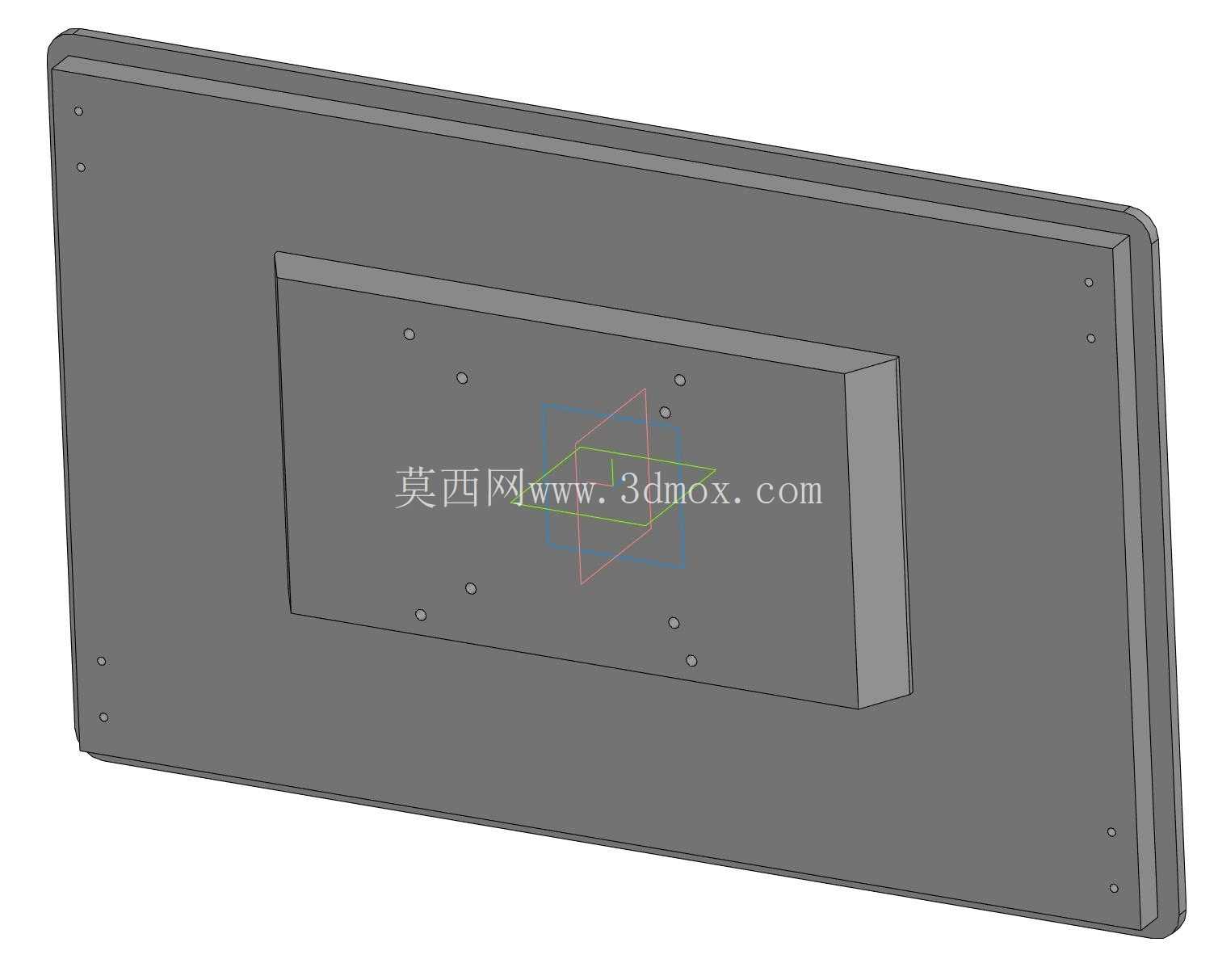

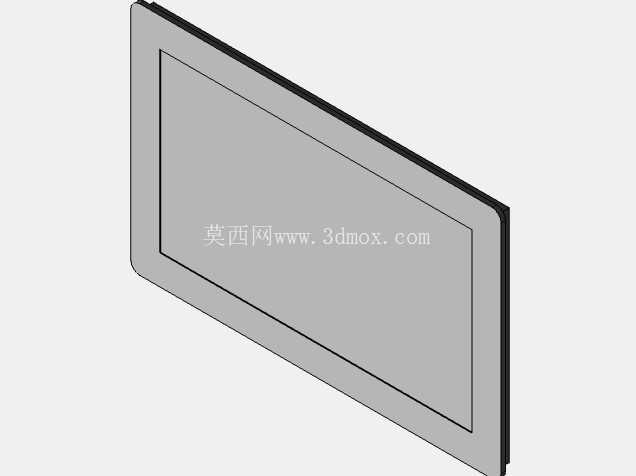

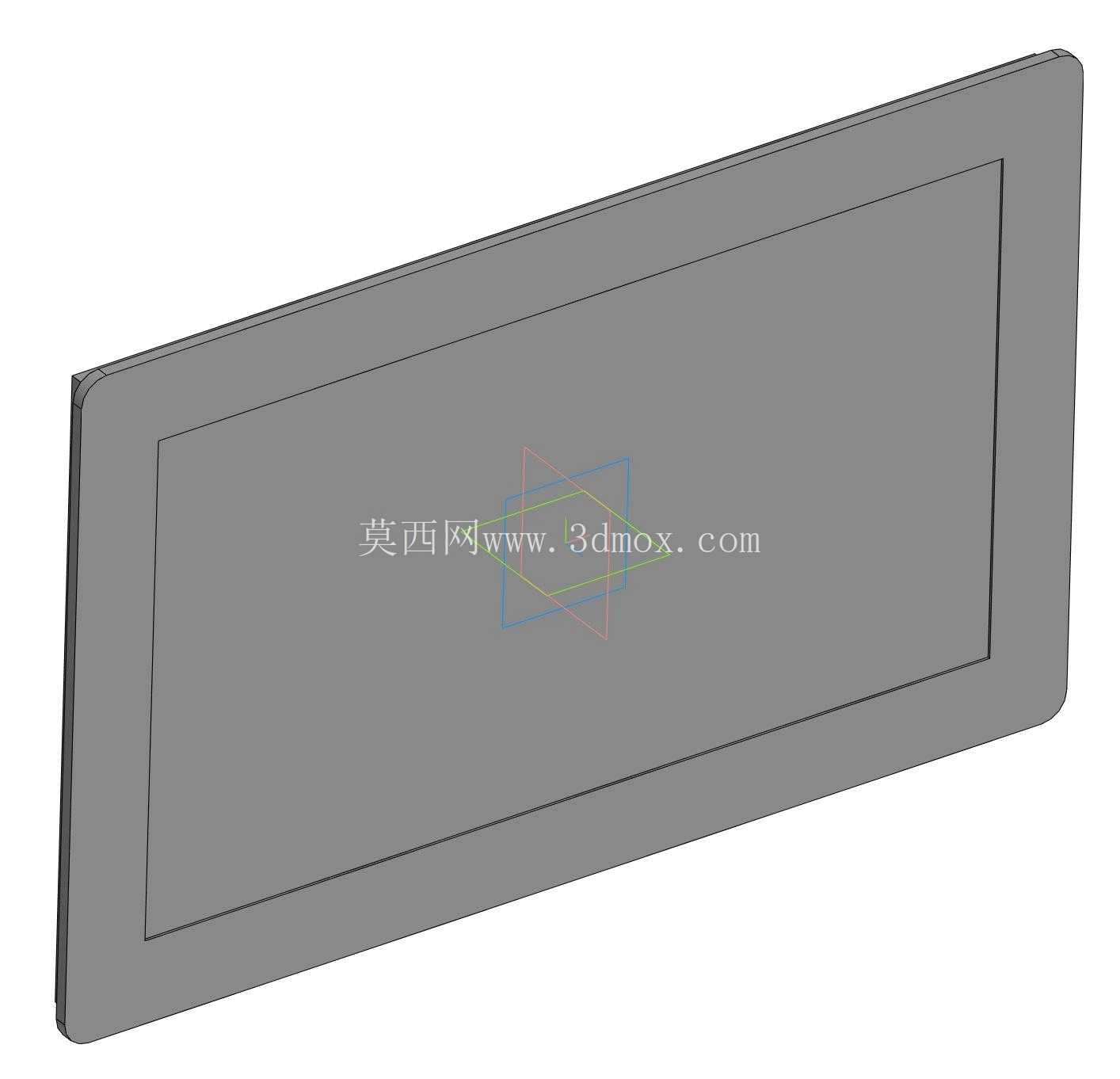

先讲设计思路的落地，这款结构采用整体压铸成型的背板加前面板贴合的架构，背板做了一体化的安装凸台，就是模型背面凸起的矩形结构，这个凸台的作用是嵌入安装面板的预留开孔内，凸台四周预留了螺丝固定孔位，安装时可以从机柜内侧通过压片或者螺丝直接锁紧，不需要额外做安装支架，能大幅减少现场安装的配件数量，也能保证安装后屏幕和安装面板的齐平度，避免突出的边角积灰或者被磕碰。背板的边缘做了小角度的倒角和加厚的围边，一方面是提升压铸成型时的熔体流动性，减少冷隔、缺料的压铸缺陷，另一方面围边的加厚设计能提升整个壳体的抗扭刚性，就算安装面板有轻微的形变，也不会挤压到内部的显示模组和触控层，避免出现触控失灵或者屏幕水波纹的问题。

再说到功能特性的匹配，这款监视器的触控层是贴合在前面板内侧的，前面板和背板的配合面预留了密封胶条的安装槽，虽然模型里没有做出胶条结构，但从壳体的止口设计能看出来，是要实现正面的IP65级防护，这样车间里的切削液飞溅、粉尘飘落都不会进入壳体内部，适配工业现场的复杂环境。背面的凸台内部是预留的主板、电源模块的安装空间，凸台上的多个小孔是对应内部电路板的固定柱位置，还有部分孔位是预留的散热通风位？不对，仔细看孔位的排布，是对应内部驱动板的螺丝柱，因为工业嵌入式终端很多是无风扇设计，靠压铸壳体本身的铝合金材质散热，所以背板做了足够的壁厚，能把内部主板、屏幕驱动板产生的热量快速传导到整个壳体散出去，不需要开通风孔，进一步提升防护性能。

然后说外形尺寸和安装边界的设计考量，从模型的比例来看，这款是15.6英寸规格的显示终端，整体外形的长宽比是标准的16:9屏幕比例，背面的安装凸台尺寸比前面板小一圈，单边预留了大概20mm的压边宽度，这个宽度是刚好匹配工业机柜安装面板的开孔公差，一般现场开孔的公差能控制在±1mm，20mm的压边完全可以覆盖开孔的误差，不会出现漏缝或者装不进去的情况。凸台的高度是50mm左右，这个深度刚好容纳下显示模组、驱动板、电源模块的堆叠厚度，不会因为深度不够导致内部元器件顶到背板，也不会因为深度过大造成安装后在机柜内部占用过多空间，影响机柜内部的布线和其他元器件的安装。壳体四个角的位置都预留了沉头孔，是用来固定前面板的触控玻璃和显示模组的，沉头孔的深度做了精准控制，锁紧螺丝后螺丝头不会高出背板表面，避免安装时和机柜内部的其他部件干涉。

这里要提一下设计里的注意点，就是模型标注的连接器位置不作为准确参考，实际做结构细化的时候，要根据选用的驱动板接口类型，在背板的侧面或者底面重新开对应的接口开孔，包括电源接口、HDMI接口、VGA接口、USB触控接口这些，开孔位置要避开安装压边的区域，同时要考虑现场接线的折弯半径，不能让接口出线后和安装面板的加强筋干涉。另外，触控区域的前面板平整度要求很高，压铸成型后前面板的贴合面要做铣平加工，平面度控制在0.1mm以内，不然贴合触控玻璃的时候会出现局部气泡或者触控灵敏度不均匀的问题。

从实际选型的角度来说，这类压铸壳体的触摸监视器，相比塑料壳体的商用显示器，抗振动性能更好，在有持续振动的设备上，比如冲压设备配套的操作终端、工程机械上的操控显示屏，不会因为长期振动出现壳体开裂、接口松动的问题。而且压铸壳体的电磁屏蔽性能更好，工业现场有很多变频器、伺服电机产生的电磁干扰，金属壳体可以有效屏蔽外部干扰，避免屏幕出现闪屏、触控漂移的问题。安装方式上除了嵌入式安装，也可以在壳体背面加装壁挂支架或者悬臂支架的转接板，适配不同的安装需求，不过转接板的安装孔位要在压铸的时候就预留好螺柱，后期打孔的话容易打穿壳体破坏防护性能。

做这类结构建模的时候，要特别注意压铸工艺的拔模角度，所有的侧壁都要做1-1.5度的拔模斜度，筋位的厚度不能超过主体壁厚的0.7倍，避免压铸的时候出现缩孔缺陷，安装柱的位置要做加强筋连接到壳体侧壁，避免锁螺丝的时候柱子断裂。另外，壳体的边角都要做R2以上的圆角，一方面是避免压铸的时候应力集中，另一方面安装的时候也不会划伤操作人员的手。很多新手做这类结构的时候容易忽略安装公差的预留，把凸台的尺寸做的和开孔尺寸一样大，结果现场安装的时候因为开孔变形或者尺寸偏差装不进去，一般凸台的外形尺寸要比安装开孔尺寸小2mm单边，给现场安装留足够的调整余量，压边的宽度也要足够，不然就算装进去了，长期使用后因为重力作用壳体下坠，会出现前面板和安装面板之间的缝隙不均匀的问题。
