15.7英寸圆形工业显示屏结构设计方案

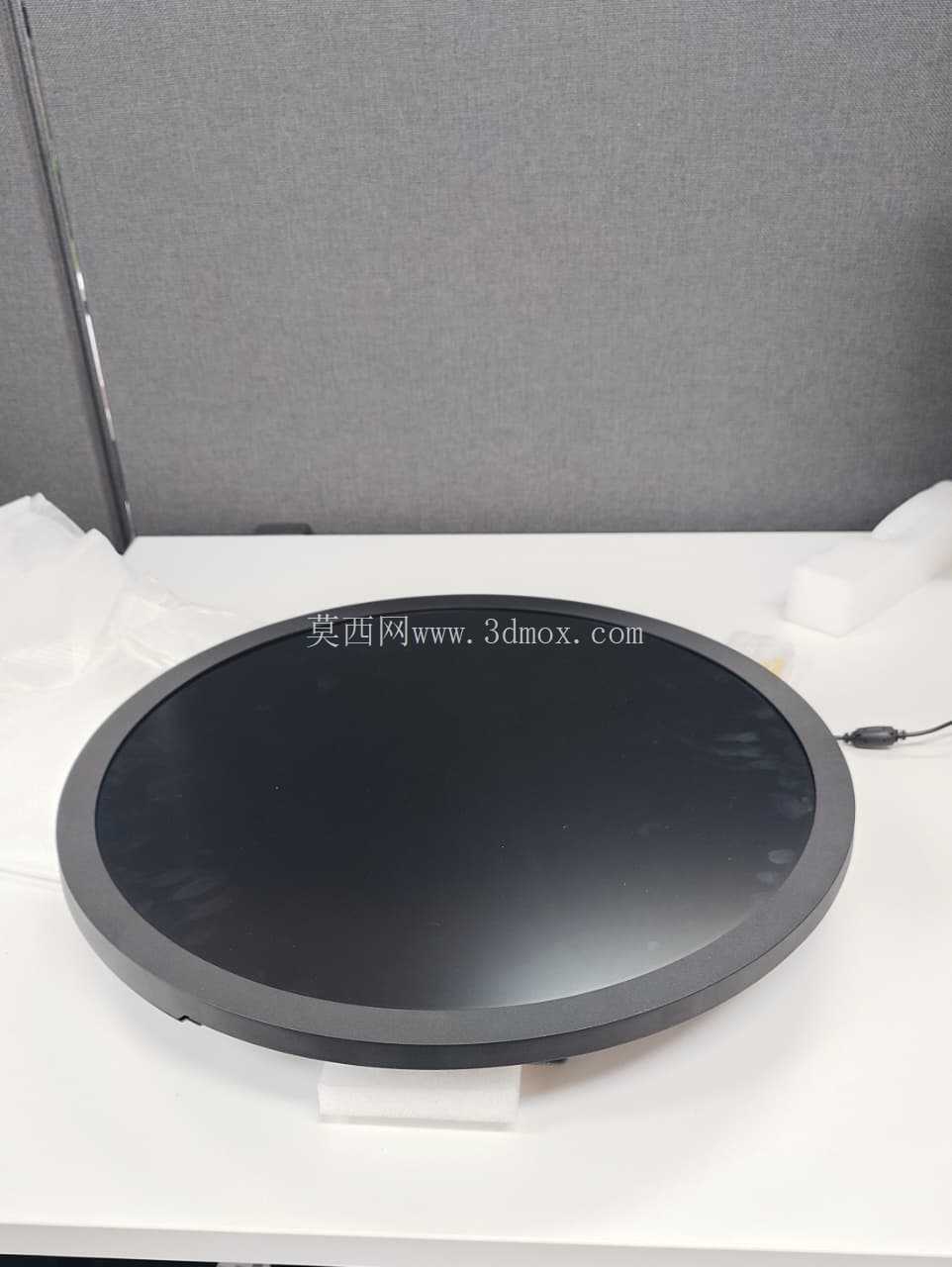

在工业人机交互终端、特种车载显示、智能工控设备的配套选型中，非矩形显示单元的应用占比逐年提升，其中15.7英寸规格的圆形显示屏，凭借无视觉边角的对称式显示特性，适配了大量对显示区域形态有特殊要求的安装场景。这类圆形屏最初多应用在高端船舶驾控台、工程机械的圆形仪表盘位，后续逐步延伸到智能装备的圆形操作工位、特种医疗设备的显示终端、轨道交通的圆形信息提示屏等场景，相比常规矩形显示屏，圆形屏的视觉聚焦性更强，在需要操作者集中关注核心参数的工位上，能减少边角冗余信息带来的视觉干扰。

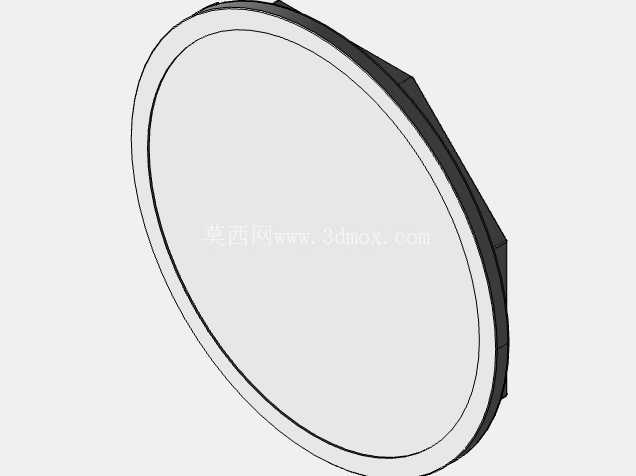

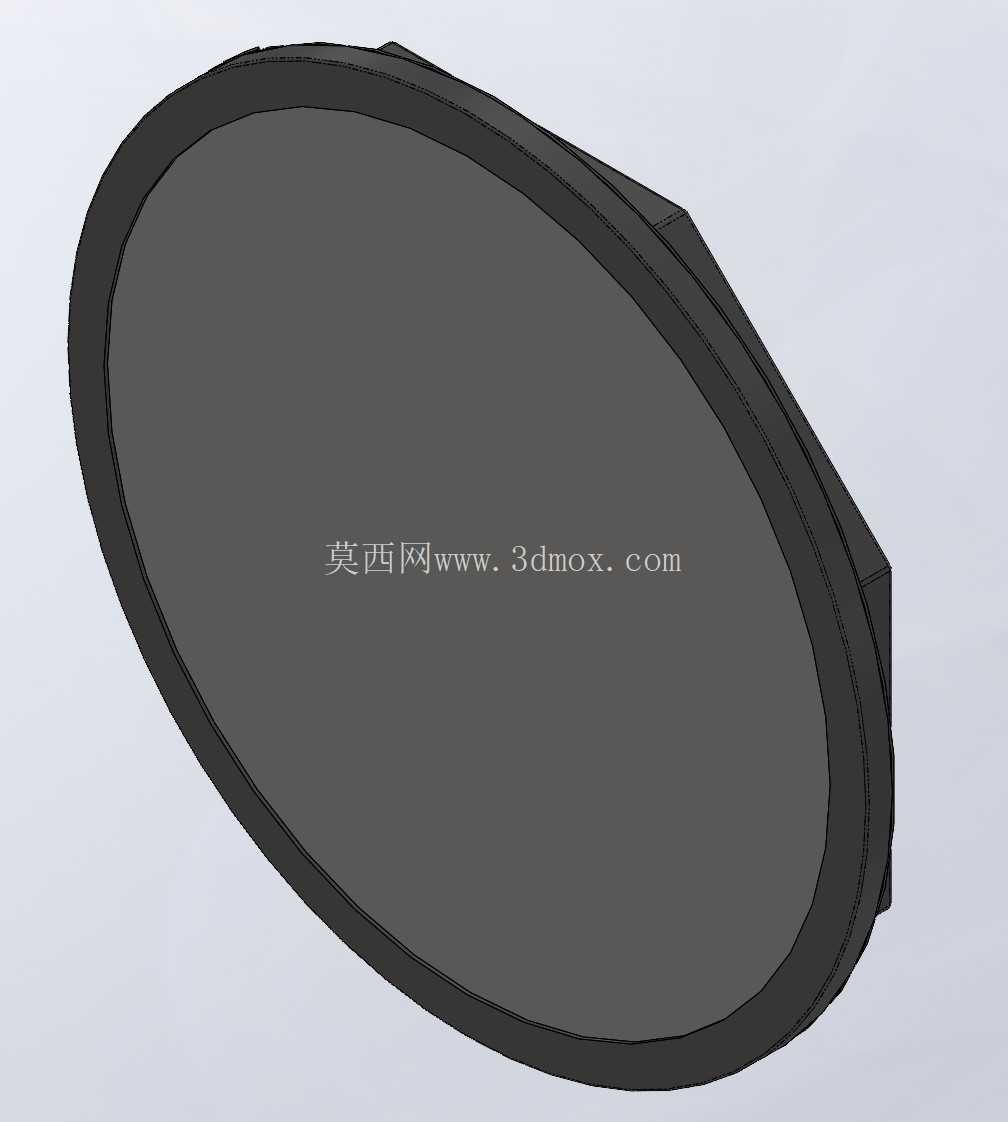

从结构设计层面来看，这款圆形显示屏的壳体采用压铸工艺成型，整体外轮廓为正圆形，安装边界的直径尺寸严格匹配15.7英寸显示区域的外围防护需求，壳体壁厚控制在压铸工艺合理区间，既保证整体结构强度，又能控制整机重量，避免嵌入式安装后对安装面板造成额外载荷。壳体的安装边预留了均匀分布的固定孔位，孔位间距符合工业嵌入式设备的通用安装规范，可直接适配标准圆形开孔的设备面板，不需要额外制作转接安装板，减少现场安装的加工工作量。

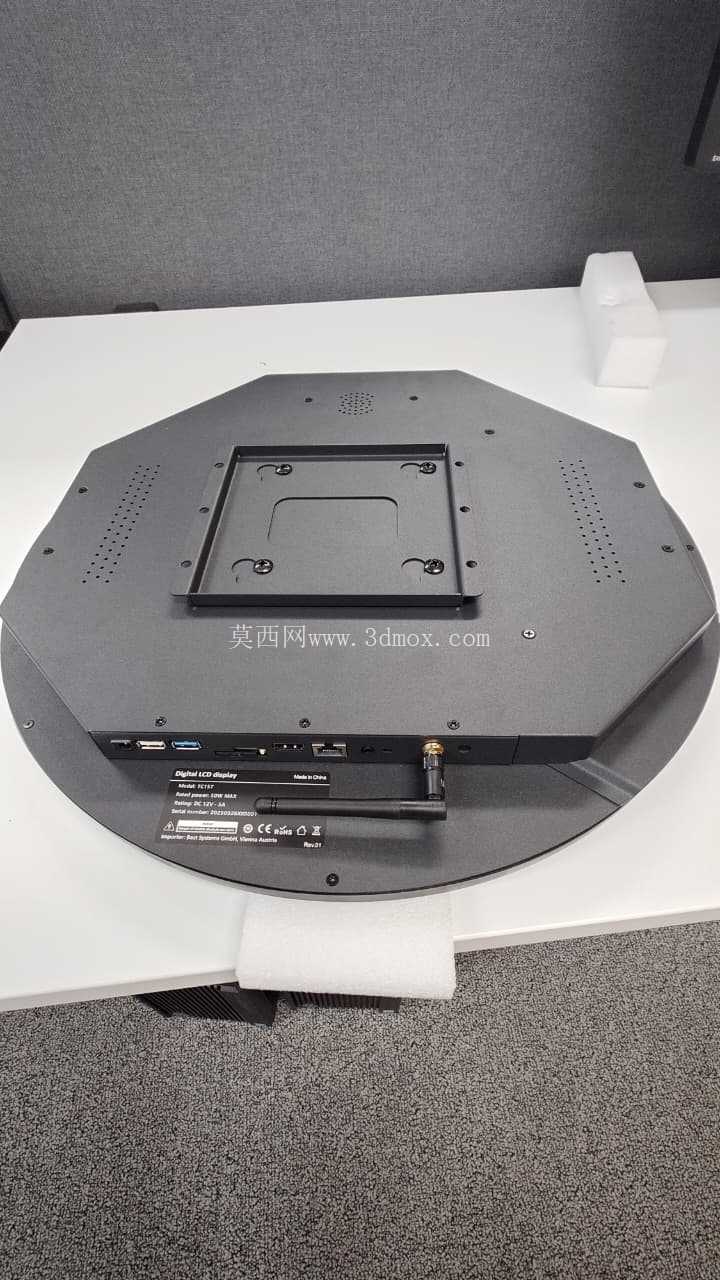

显示区域的防护设计上，面板与壳体的配合处采用阶梯式止口结构，配合密封胶条实现面板级的防护能力，可适配多粉尘、少量溅液的工业车间使用场景。屏幕的驱动板卡布置在壳体后部的独立腔体内，腔体内预留了板卡安装柱与走线空间，电源接口、信号接口统一布置在壳体后侧的接线区域，接口位置做了下沉式设计，避免接线后插头突出壳体外轮廓，影响设备的嵌入式安装深度。

在功能特性上，这款显示屏的显示比例适配圆形显示区域的像素排布，可实现全区域无黑边的内容显示，支持工业场景常用的信号输入格式，可直接对接工控机、PLC控制单元的信号输出，不需要额外配置信号转换模块。壳体表面采用哑光喷塑处理，避免工业车间强光照射下产生反光，影响操作者读取屏幕内容。屏幕的触控层可选配电容或电阻式方案，分别适配干净环境下的多点触控操作，以及戴手套操作的工业现场场景。

设计过程中，重点考量了圆形结构的受力均匀性，压铸壳体的加强筋从中心安装位向四周呈放射状分布，既提升壳体的抗形变能力，又不会遮挡内部板卡的散热通道，后部腔体的散热间隙经过核算，可保证设备在0-50摄氏度的工业环境温度下长时间稳定运行，不会出现局部过热导致的显示异常。安装定位结构设计在壳体的上下左右四个方位，可帮助安装人员快速找准屏幕的安装角度，避免安装后出现显示方向偏移的问题。

从实际应用的适配性来看，这款圆形显示屏可直接替换传统的圆形指针式仪表盘，在保留原有设备安装开孔尺寸的前提下，实现数字化的参数显示升级，不需要对原有设备的面板结构做大规模改动，大幅降低老旧设备的智能化改造成本。在新设备的设计中，圆形显示屏的对称式外形也能帮助工业设计师打造更具辨识度的设备外观，同时兼顾操作工位的人机交互效率，让操作者在任意角度都能清晰读取屏幕核心信息，不会因为矩形屏的边角位置产生视觉盲区。
