长条形LED轮廓锁固组件结构设计

　　在户外亮化、室内线性照明、设备状态指示等场景中，长条形LED轮廓构件的固定可靠性直接影响整套照明系统的使用寿命与外观一致性，这款PLS-LOCK结构的LED轮廓组件，正是针对线性灯安装过程中易出现的拼接错位、长期使用松脱、密封失效等常见工程问题开发的配套结构件。从实际工程落地的角度看，这类构件常被用在建筑外立面轮廓勾边、展柜暗藏线性照明、工业设备运行状态灯带、商超货架导视照明等场景，不同场景对构件的安装公差、受力强度、外观平整度的要求差异较大，设计过程中需要兼顾多场景的适配性。

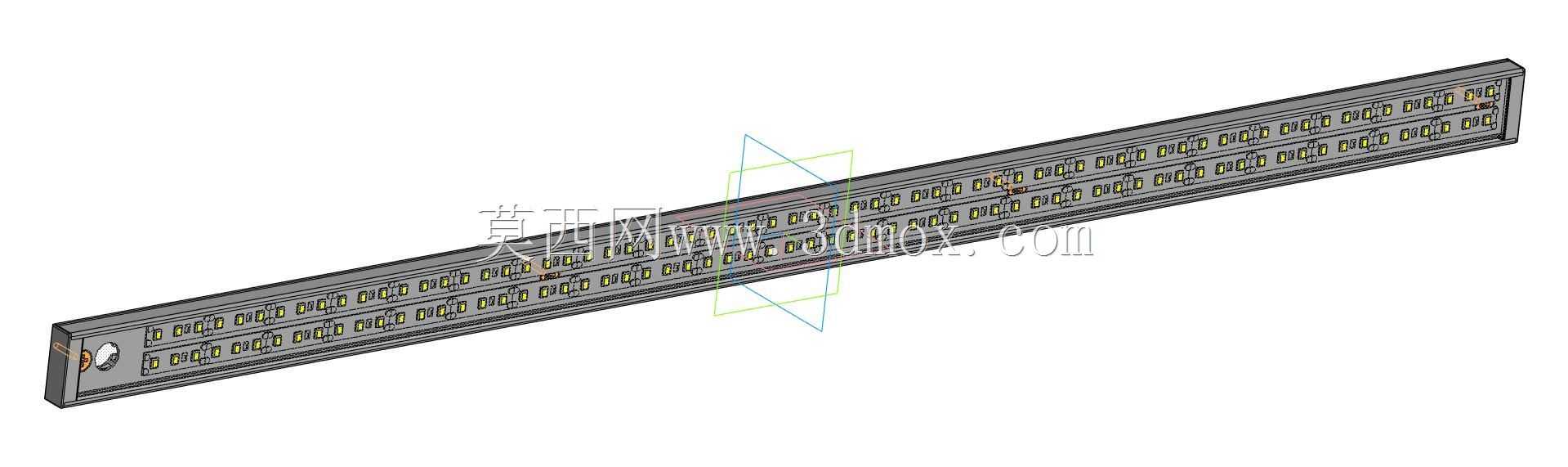

　　从结构设计思路来看，这款组件采用一体化长条形型材作为主体承载结构，整体截面为窄边矩形，外表面做哑光黑色处理，既可以减少LED光线射出时的多余反光，也能适配多数暗装场景的视觉隐蔽需求，避免构件本身破坏被安装面的整体视觉效果。主体型材的内腔预留了LED灯板、驱动线路的排布空间，侧壁设置有连续的卡槽结构，既可以用来卡合透光面罩，也能作为安装时的滑动定位槽，无需在型材表面额外打孔，避免了打孔带来的密封隐患与外观瑕疵。端部的锁固结构是整个组件的核心设计点，区别于传统线性灯采用的端部打胶固定、螺丝外露锁合的方式，这款PLS-LOCK结构的端部锁件采用隐藏式卡扣配合定位销的设计，相邻两段组件拼接时，只需要将端部锁件对位卡入相邻构件的对应卡槽，旋转锁止卡扣即可完成拼接固定，锁合后两段构件的拼接缝隙可以控制在0.2mm以内，既保证了外观的连续性，也能避免拼接处漏光的问题。

　　在安装边界与尺寸适配方面，这款组件的主体宽度控制在较窄的区间，适合安装在宽度有限的装饰槽、设备边框、建筑阴角位置，安装时既可以采用背部背胶粘贴的方式适配光滑平整的安装面，也可以通过卡槽内滑动的固定片配合螺丝完成承重要求更高的吊装、竖装场景固定。组件的整体壁厚经过受力校核，在1米长度的悬空安装状态下，中部挠度不会超过行业标准允许的范围，不会因为长期使用出现中部下弯变形的问题。针对户外使用场景，组件的拼接处预留了密封胶条的安装位，锁合结构配合密封胶条可以达到常规户外使用的防护等级，避免雨水、灰尘进入构件内腔损坏LED元件与线路。

　　从实际使用的功能特性来看，这款组件除了承担LED灯体的承载、固定、拼接功能外，本身的结构设计也考虑了后期维护的便利性，当某一段构件出现故障需要更换时，只需要解锁端部的锁止卡扣，即可将故障段单独拆下更换，无需拆解整段灯带，大幅降低了后期运维的工作量与成本。构件的外表面没有突出的螺丝头、拼接缝等结构，安装完成后整体呈现完整的长条形外观，光线从正面透光面均匀射出，不会因为结构突出产生不规则的阴影。在设计过程中，还针对不同安装场景的公差适配做了优化，卡槽结构预留了一定的调节余量，即使安装面存在轻微的不平整，也可以通过构件本身的微量形变完成适配，不会因为安装应力导致构件变形、灯板损坏。

　　对于结构设计从业者来说，这类线性照明构件的设计难点往往不在主体结构的强度，而在拼接精度、安装便利性、外观一致性三者的平衡，很多同类产品为了追求安装方便简化了锁固结构，导致长期使用后拼接处错位、缝隙变大，或是为了保证拼接精度采用过多的螺丝固定，增加了现场安装的工作量，也破坏了外观的完整性。这款PLS-LOCK组件的锁固结构设计，很好地平衡了这几个核心需求，隐藏式的锁合结构既保证了拼接精度，也没有增加现场安装的操作难度，同时兼顾了外观的整体性。在三维建模过程中，这类长条形构件需要重点关注截面的一致性、端部锁合结构的配合公差，卡槽与卡扣的配合尺寸需要预留合理的安装间隙，既要保证锁合后的牢固度，也要避免间隙过小导致现场安装时卡合困难，或是间隙过大导致拼接松旷。另外，型材主体的拔模角度、壁厚均匀性也需要符合挤出加工的工艺要求，避免生产过程中出现变形、缩痕等问题，影响最终的装配精度与外观效果。
